益智滚珠解谜立方体结构设计

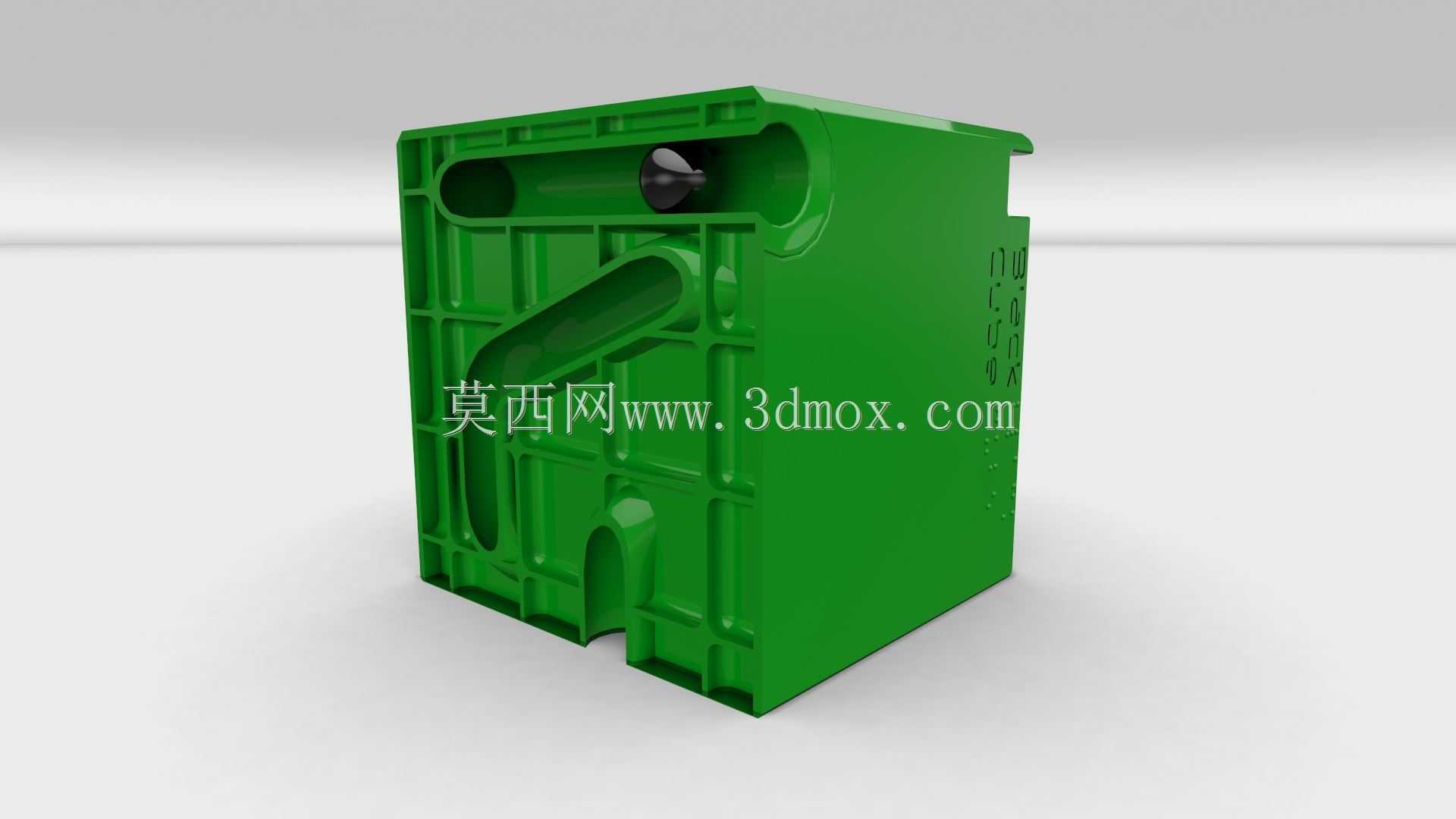

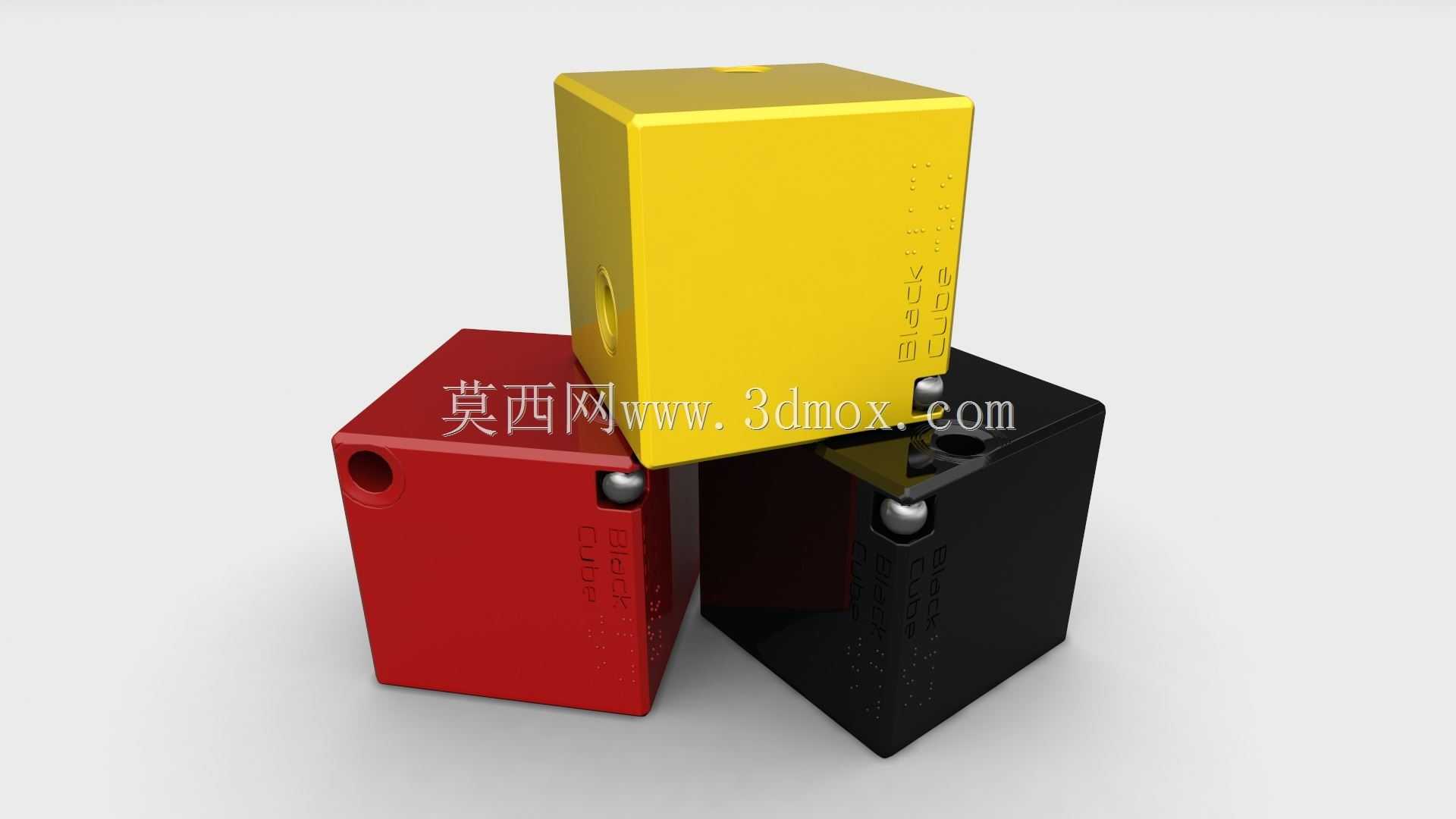

这类滚珠解谜立方体最初是作为桌面益智玩具进入大众视野，在3D打印普及后，逐渐成为创客、结构设计爱好者验证打印精度、测试装配公差的典型验证件，同时也常被用作机械专业入门教学中，讲解空间孔道布局、实体布尔运算、装配干涉检查的实操案例。从结构设计逻辑来看，整个立方体采用等边长正六面体外形，六个面的外表面均做了平整处理，可直接放置在平面上不会出现晃动，相邻面的垂直公差控制在0.1mm以内，保证堆叠摆放时的贴合度。每个立方体的面部分布有直径统一的通孔，孔道在立方体内部呈空间交错布局，并非简单的直通孔，部分孔道带有转向、错位的结构，滚珠在内部滚动时需要通过转动立方体调整姿态，才能沿着预设的路径从一个入口移动到指定出口，孔道的直径比配套钢珠的直径大0.2mm，既保证滚珠可以顺畅滚动，又不会因为间隙过大出现滚珠卡滞、随意窜动的问题。在三个立方体堆叠的接触位置，设计有内嵌的半球形定位凹坑，配套的钢珠可以嵌入凹坑内，实现三个立方体之间的无胶拼接定位，不需要额外的紧固件就可以保持堆叠状态的稳定性，拆分时只需要垂直提起即可分离，不会出现卡接过紧难以拆卸的问题。这类结构在设计时需要重点考虑内部孔道的连通性校验，很多新手建模时容易出现孔道未打通、内部存在多余实体挡边的问题，直接打印后会出现滚珠无法通行的情况，通常需要在建模完成后做截面剖切检查，逐段验证孔道的连通状态，同时还要注意外表面孔口的倒角处理，避免打印后出现的层纹凸起刮蹭滚珠表面，影响滚动的顺畅度。实际应用中，这类结构除了作为益智玩具，还可以拓展用作小型设备的配重块、桌面定位基准块，部分创客会在孔道内加装传感器，改造成姿态感应的交互装置，通过滚珠在不同位置的导通信号来识别立方体的摆放姿态，应用在简单的交互演示项目中。设计时的安装边界需要注意，单个立方体的边长控制在50mm时，整体重量约120g，堆叠三个的总重量不会超过400g，放置在普通桌面不会出现压痕，内部孔道的壁厚不小于2mm，保证3D打印时不会出现壁面过薄导致的透层、强度不足的问题，即使从1米高度自由落体到木质地面，也不会出现壁面碎裂的情况。
