诺基亚流光手机配套支架保护配件设计

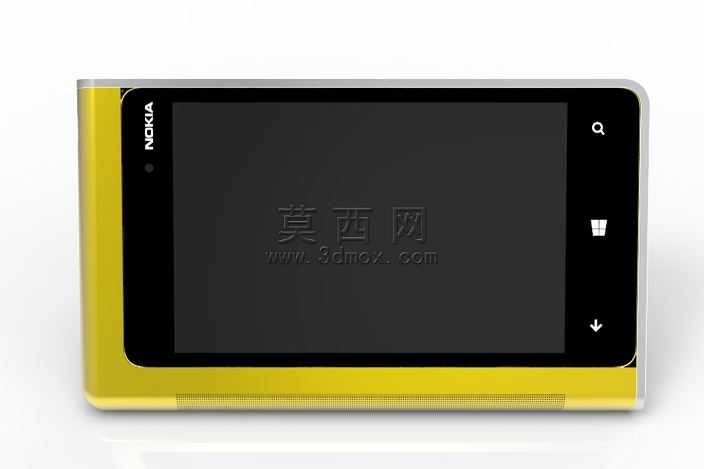

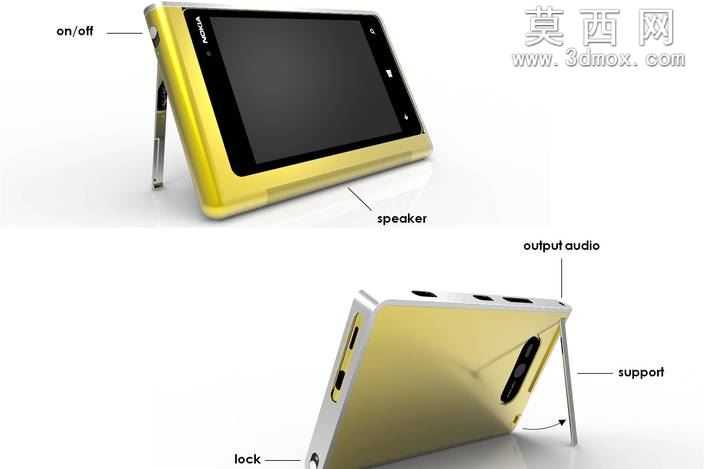

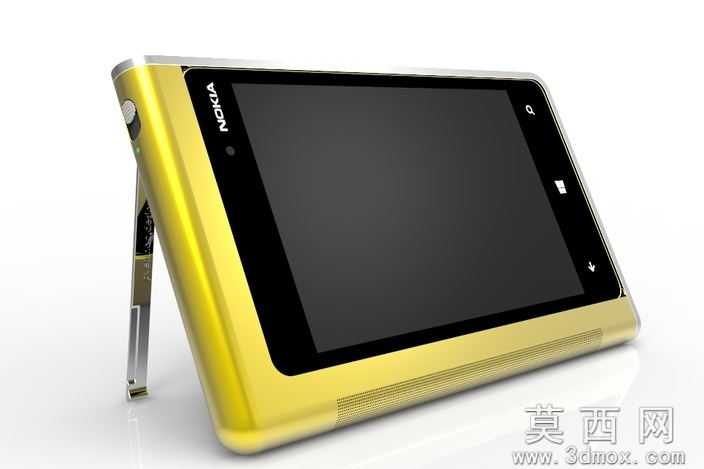

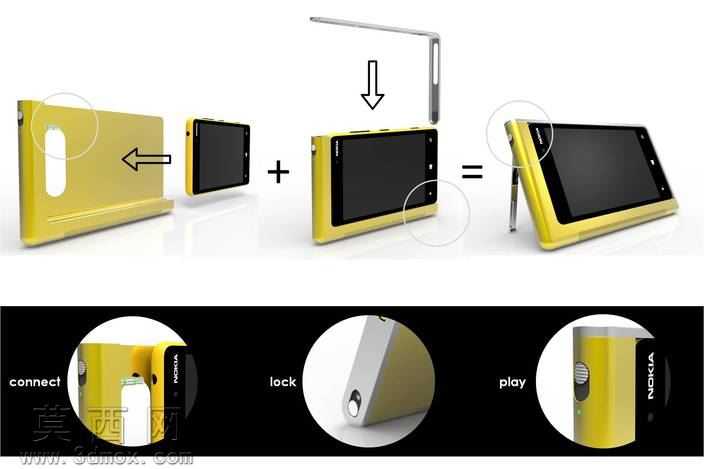

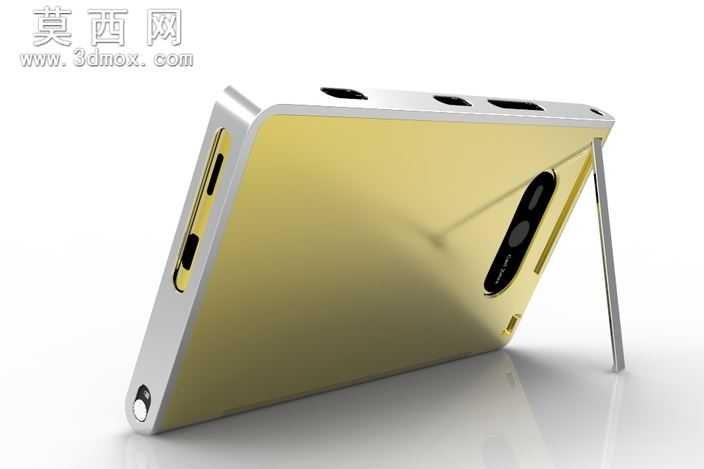

本作品为适配诺基亚流光系列手机设计的多功能集成配件，采用三维参数化建模方式完成全结构搭建，建模过程中严格匹配诺基亚Lumia820等对应机型的机身尺寸、接口位置与侧边弧度，确保配件与手机装配时的贴合精度，避免出现装配松动、接口遮挡等问题。模型整体采用一体化结构设计思路，将机身保护、支撑站立、外接音频扩展三大核心功能整合在同一配件结构中，没有冗余的拆分零件，兼顾了配件的便携性与实用性。建模阶段首先完成配件主体基底的曲面构建，针对手机侧边的金属倒角做了对应的避让槽设计，保护壳部分的内壁预留了0.15mm的装配间隙，既保证安装时的顺滑度，也能避免日常使用中刮花手机机身漆面。支撑结构部分采用隐藏式可翻转支脚设计，支脚与主体通过微型转轴结构连接，建模时对转轴的转动角度做了限位约束，支脚展开后可将手机支撑在适合观看影音的倾斜角度，无需额外搭配桌面支架即可稳定放置在平面上，满足用户观看电影、浏览照片时的视角需求。音频扩展部分在配件对应手机扬声器的位置做了导音腔结构设计，通过曲面导音通道将手机扬声器的出声方向引导至正面朝向用户的角度，同时对音腔内壁做了光滑曲面处理，减少声音传播过程中的损耗，提升外接播放时的音质表现，无需额外供电即可实现音频效果的优化。配件侧边预留了3.5mm音频耳机接口的对位开孔，用户在公共场合使用时无需拆下配件即可直接连接音频耳机，兼顾了私密使用的需求。材质渲染阶段，配件主体采用与手机同款的亮面聚碳酸酯材质做渲染表现，支脚部分搭配哑光金属材质做质感区分，转轴部分做了细微的磨砂金属质感处理，整体视觉风格与诺基亚流光系列手机的设计语言保持统一，没有突兀的视觉割裂感。建模过程中对所有结构的壁厚做了均匀化处理，主体壁厚控制在1.2mm，既保证配件的结构强度，避免日常使用中出现弯折断裂的问题，也不会过度增加配件的整体重量，影响手机的手持握持手感。所有开孔位置都做了0.2mm的倒角处理，避免尖锐边缘划伤用户手部，细节处的结构处理充分考虑了日常使用的实际场景，兼顾了外观美观度与使用实用性。
