拼装式木质创意机器人摆件结构设计

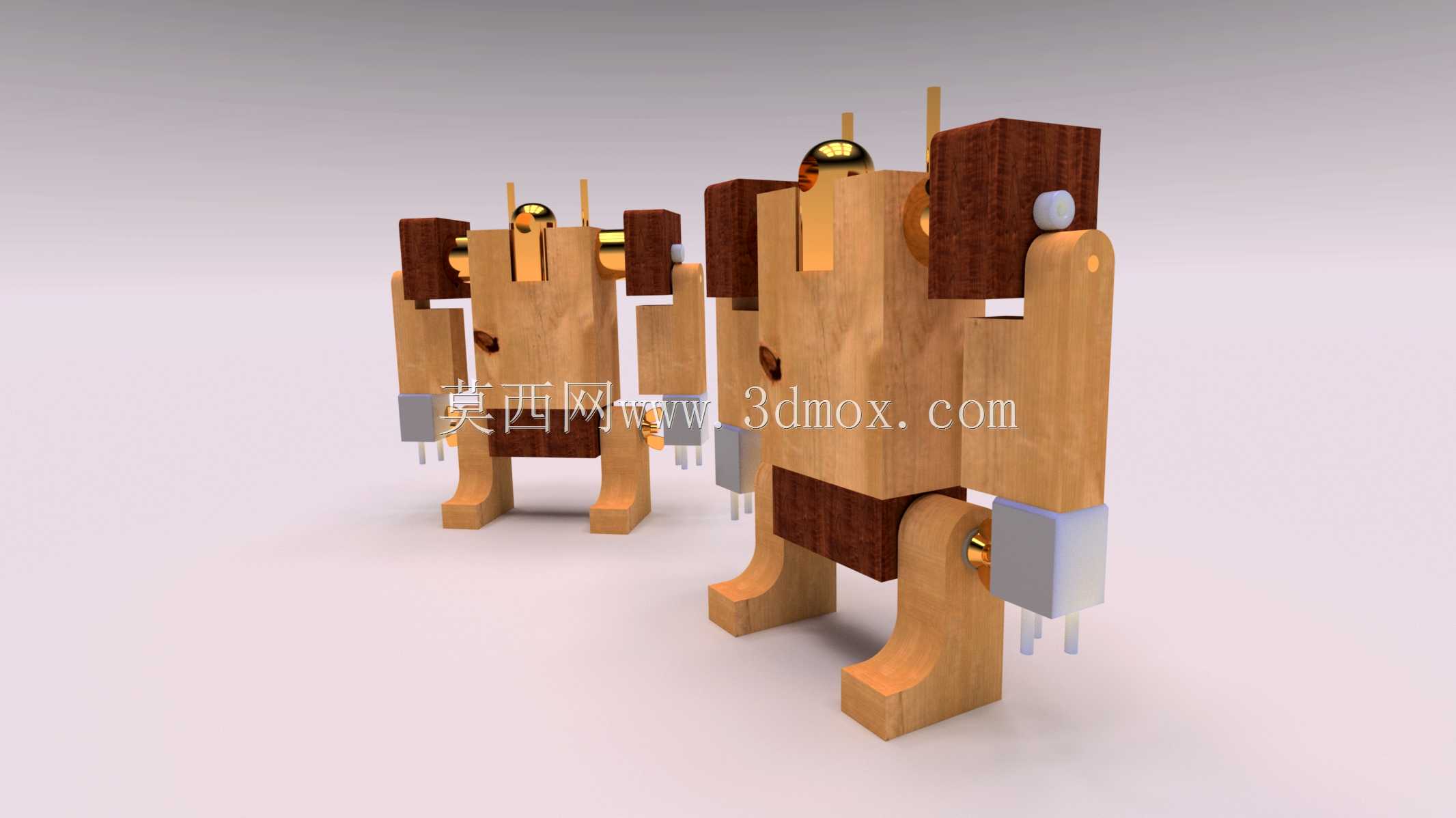

这款木质机器人的结构设计，最初的应用场景定位是面向青少年科创教育的拼装教具，同时也可作为桌面工艺摆件适配文创展示、手作体验工坊的实操项目。从实际用途来看，它既可以作为机械结构启蒙的教学载体，帮助学习者理解铰接结构、模块化拼接的基础原理，也能通过不同零件的组合调整，实现手臂、腿部的小幅度姿态变换，满足静态展示的造型多样性需求。设计思路上全程围绕木质材料的加工特性展开，主体躯干部分采用整块实木铣削成型，避免过多拼接带来的结构强度问题，躯干上预留的安装槽位全部采用过盈配合设计，不需要额外的金属紧固件就能完成四肢与主体的装配，适配激光切割、小型CNC雕刻的批量加工场景，也能满足手工爱好者使用线锯、砂纸手工制作的加工条件。外形尺寸控制上，整体高度控制在150mm左右，躯干宽度60mm，前后厚度40mm，单条腿部的支撑面宽度达到25mm，安装摆放时的重心投影完全落在双脚支撑面范围内，不需要额外底座就能保持稳定站立，不会出现侧翻问题。四肢的铰接位置采用隐藏式的木质转轴设计，转轴与安装孔的配合间隙控制在0.1mm，既保证转动时的顺滑度，又不会因为间隙过大出现松垮晃动的问题，手臂部分的末端预留了标准的拼接接口，可以根据使用场景更换不同的功能末端，比如夹持结构、装饰性配件，拓展不同的展示效果。头部的造型做了简化处理，金属质感的装饰件采用嵌入式安装，与木质主体的表面齐平，不会出现突出的棱角，作为教具使用时也能避免划伤风险。所有零件的边缘都做了R2的圆角处理，既符合木质产品的触感要求，也能减少加工过程中崩边的概率。从结构拆分来看，整套模型的零件数量控制在22件以内，没有复杂的曲面结构，所有特征都可以通过三轴加工完成，不需要特殊的工装夹具，加工时的材料利用率可以达到85%以上，边角料都可以用来制作小型的装饰配件。在安装边界的设计上，各个活动部件的转动行程都做了限位处理，手臂向前转动的最大角度为45度，向后转动30度，腿部前后摆动的角度控制在20度以内，避免转动角度过大导致零件脱出或者结构干涉，不需要额外的限位销，依靠零件本身的接触面就能实现行程限制，简化了装配步骤。
