带手柄塑料手持滤渣过滤勺结构设计

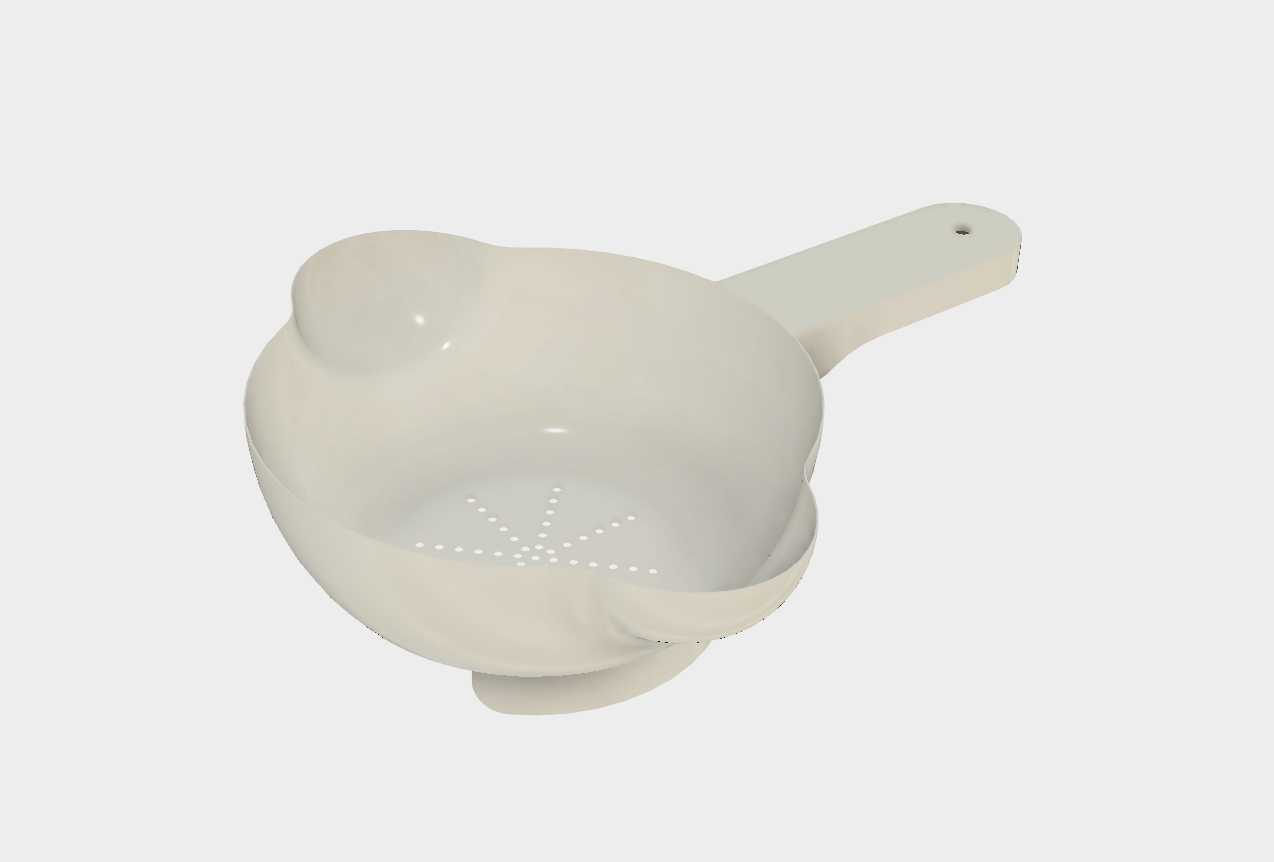

　　这款带手柄的一体式塑料过滤件，最初的设计需求来自民用餐厨场景的滤渣作业，同时也可适配小型实验室溶液粗滤、日化生产小批量物料沥水等轻量过滤场景，区别于工业级高压过滤设备，它的核心使用逻辑是依托手持操作的灵活性，完成无固定安装位的临时过滤作业，不需要对接管路、不需要额外固定支架，单人单手握持即可完成全部操作。从结构设计逻辑来看，整体采用一体化注塑成型思路，避免了多零件装配带来的缝隙藏污、连接强度不足的问题，滤腔主体为浅腹圆弧造型，腔体内壁做了顺滑的大圆角过渡，没有直角死角，既能够在过滤完成后快速倾倒滤渣，也能减少物料残留，降低清洁难度。手柄部分从滤腔侧缘延伸而出，做了符合人体工学的微弧抬升设计，握持时手部位置高于滤腔上沿，

　　倾倒滤出液时不会因为液体倾洒沾湿手部，手柄末端开设的小圆孔为悬挂收纳位，可直接挂在厨房墙面挂杆、实验室工位挂钩上，不需要额外占用台面收纳空间。滤孔的排布采用中心放射状布局，从滤腔底部中心向四周均匀扩散，孔径根据家用餐厨场景的常见滤渣尺寸做了匹配设计，既能够保证滤出液的通过速率，避免过滤过程中液体在滤腔内淤积溢出，也能有效拦截固体残渣，比如煮面后的面汤沥水、焯水处理后的蔬菜沥水、熬煮中药后的药渣分离、自酿果酒的粗滤除渣等场景下，都能完成固液分离作业。滤腔的边缘做了三处内凹的导流口设计，分别对应不同的倾倒方向，不管是左手握持还是右手握持，都能找到贴合倾倒角度的导流位，倾倒液体时液流会顺着导流口形成规整的水柱，不会出现沿外壁流挂的问题，这一点在处理高温液体时尤为重要，能够避免流挂的高温液体烫伤操作人员。滤腔底部做了三个微凸的支撑脚，当需要临时将滤器放置在台面或者容器口上时，三个支撑脚能够形成稳定的支撑面，不会因为滤腔底部的圆弧造型出现侧翻，同时支撑脚的高度预留了微小的沥水间隙，放置在台面上时滤腔底部不会直接贴合台面，残留的液体可以顺着间隙流出，避免底部长期积水滋生霉菌。从安装边界和尺寸适配的角度来看，这款滤器的整体外轮廓尺寸适配常规家用锅具的口径，滤腔的最大外径可以搭在直径16cm到24cm的锅具、容器口沿上，不需要额外的固定结构就能稳定架在容器上方完成过滤作业，手柄的长度控制在单手握持的舒适区间，不会因为过长导致操作时力矩过大握持费力，

　　也不会因为过短导致手部过于靠近高温容器出现烫伤风险。材质选型上采用食品级耐热PP材质作为设计基准，能够耐受100摄氏度以内的高温液体接触，满足日常餐厨场景下接触沸水、热汤的使用需求，整体壁厚做了均匀化设计，壁厚差控制在0.5mm以内，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，同时在滤腔和手柄的连接位置做了加厚的过渡筋，提升连接位置的抗弯折强度，即使握持手柄承载满腔的滤渣和液体，也不会出现连接位置断裂的问题。滤孔的成型采用碰穿结构设计，在注塑模具上对应位置做镶针结构，成型后滤孔边缘光滑无毛刺，不会出现毛边勾挂残渣、难以清洁的问题，滤腔的外表面做了细微的磨砂纹理处理，既能够提升握持时的摩擦力，避免沾水后打滑，

　　也能减少使用过程中表面划痕的明显程度，提升长期使用的外观整洁度。在实际使用场景中，这款滤器除了家用餐厨领域，也可在小型加工作业中完成小批量颗粒物料的分级筛分，比如不同粒径的塑料颗粒、五谷杂粮的粗筛，只需要匹配对应孔径的滤孔参数即可拓展使用场景，整体结构没有复杂的运动部件，不存在易损结构，长期使用的故障率极低，一体化的结构也能够适应洗碗机清洗、沸水消毒等日常清洁场景，不会因为清洁过程出现零件脱落、结构变形的问题。设计过程中特意规避了多余的装饰性结构，所有的外形特征都服务于功能需求，比如手柄的弧度是为了提升握持舒适度，导流口的内凹是为了避免液体流挂，支撑脚的凸起是为了提升放置稳定性，放射状的滤孔排布是为了提升过滤速率，没有为了外观增加无意义的凸起、凹槽结构，最大程度降低注塑成型的难度，也减少了后续清洁的死角。
