回收硬盘零件改制的3D打印悠悠球结构

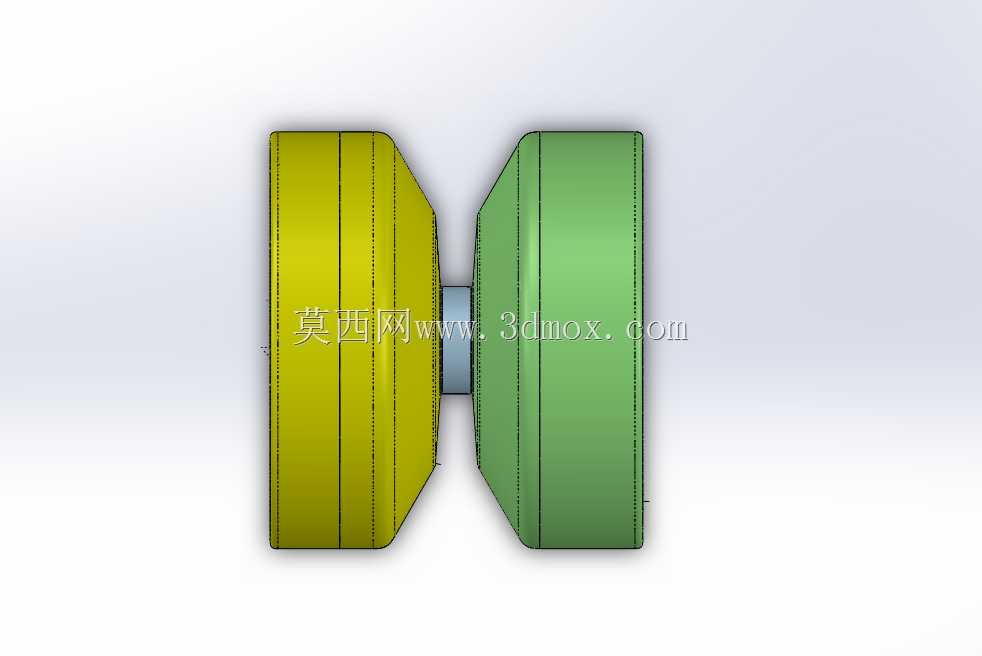

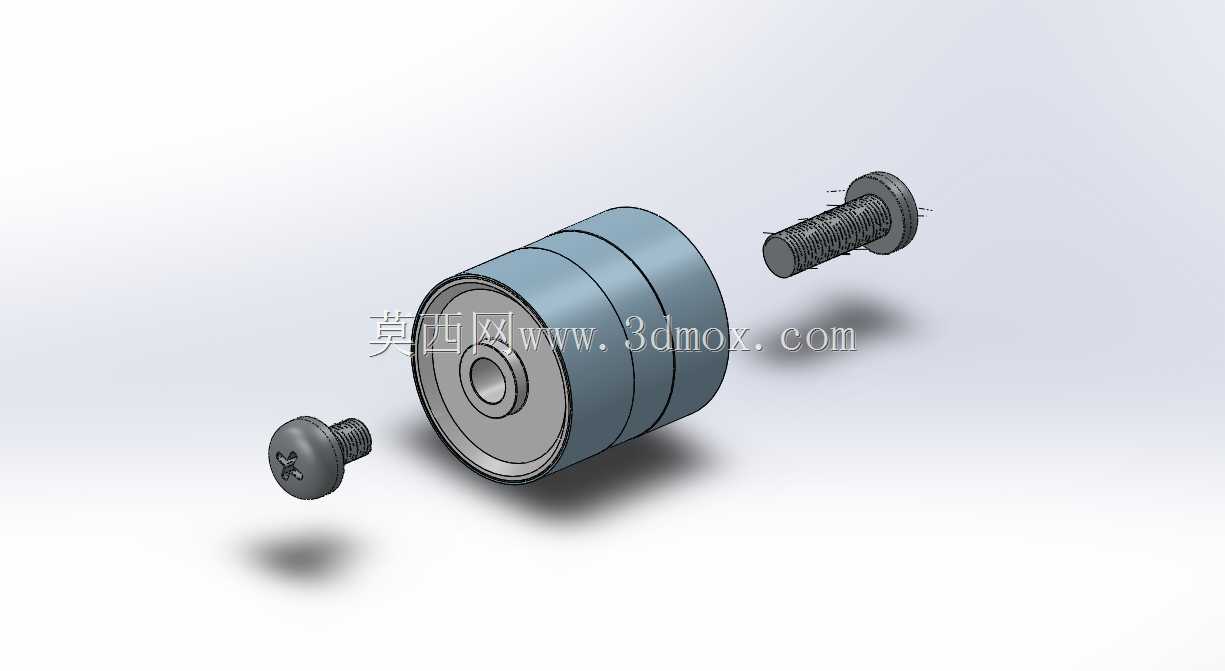

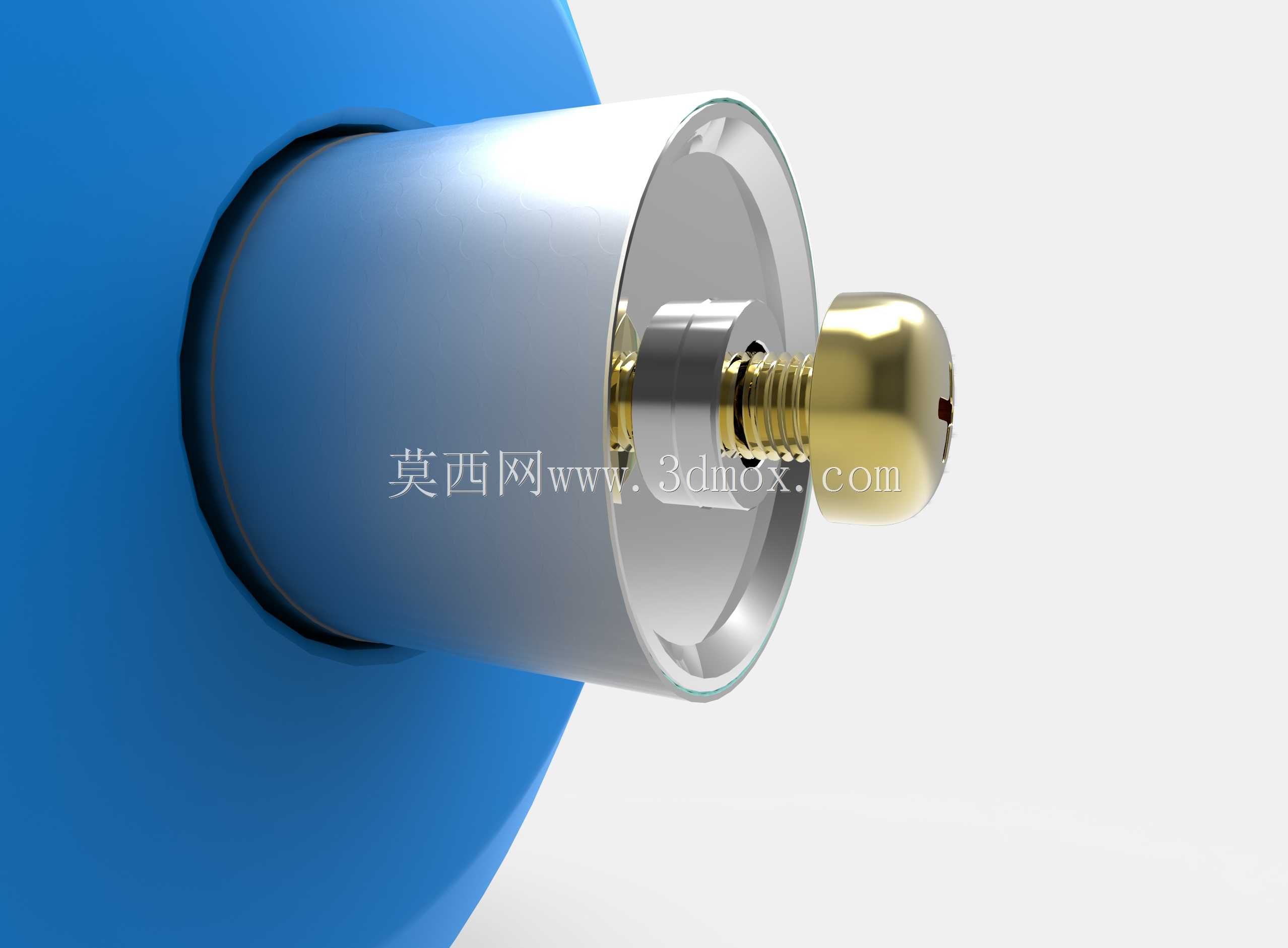

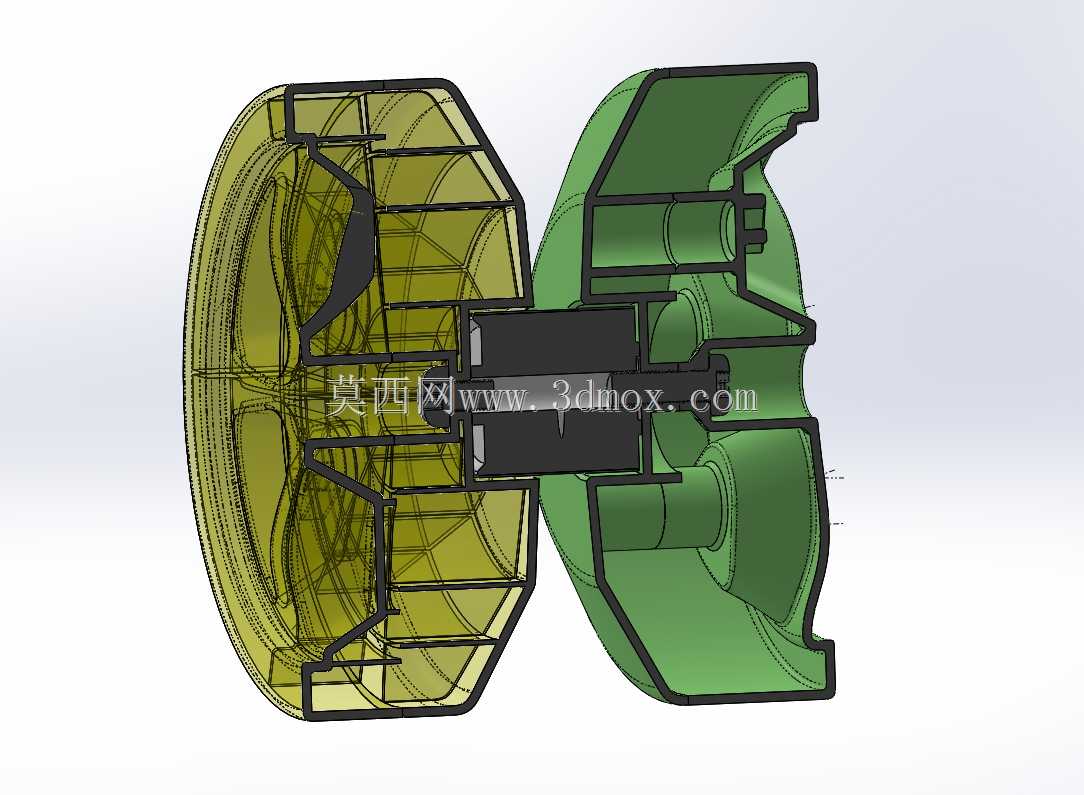

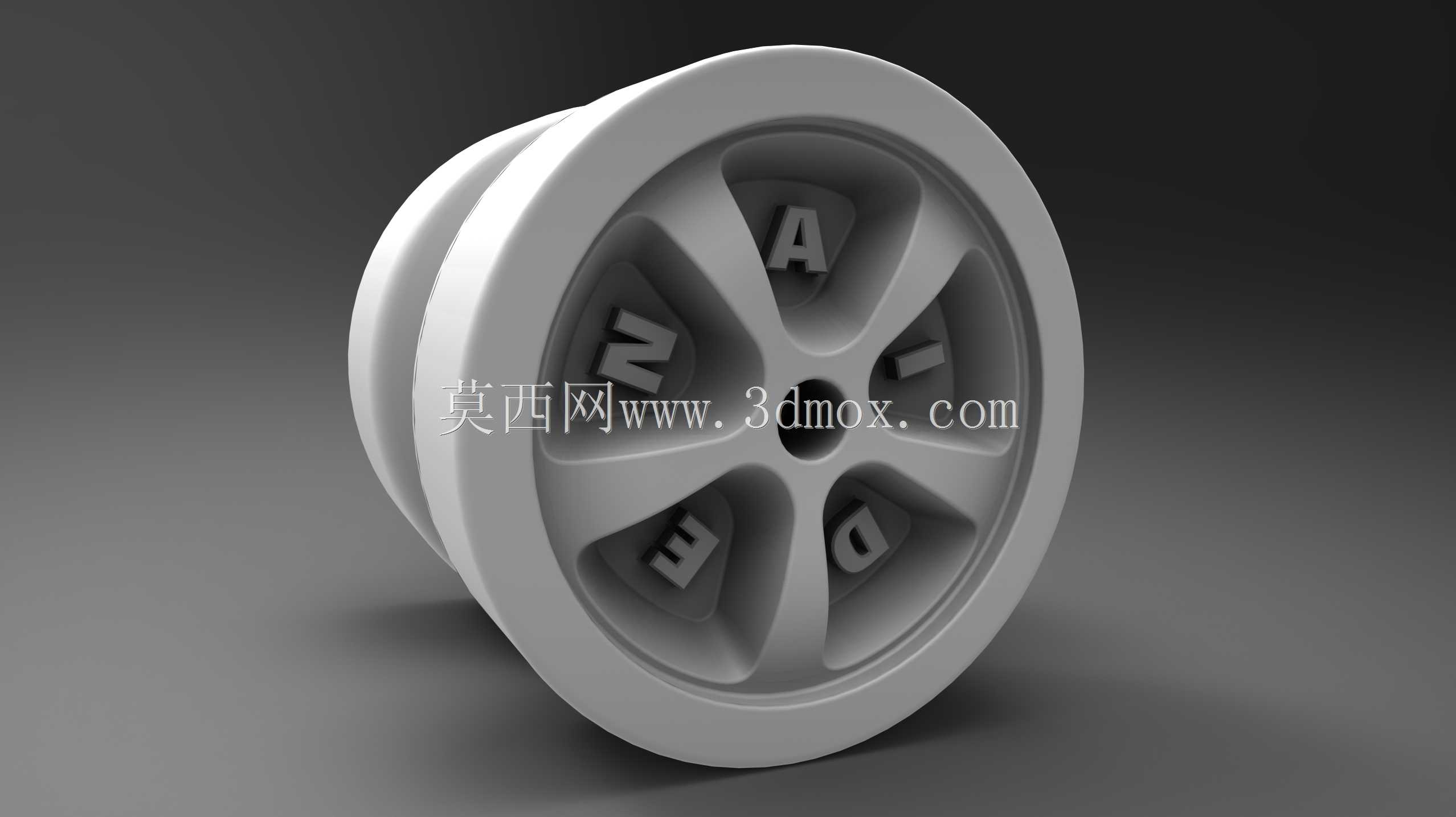

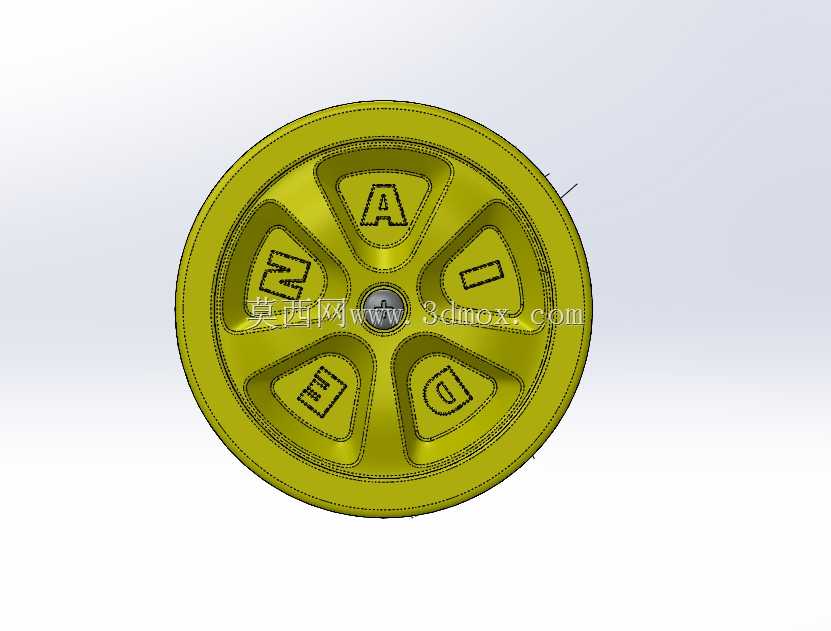

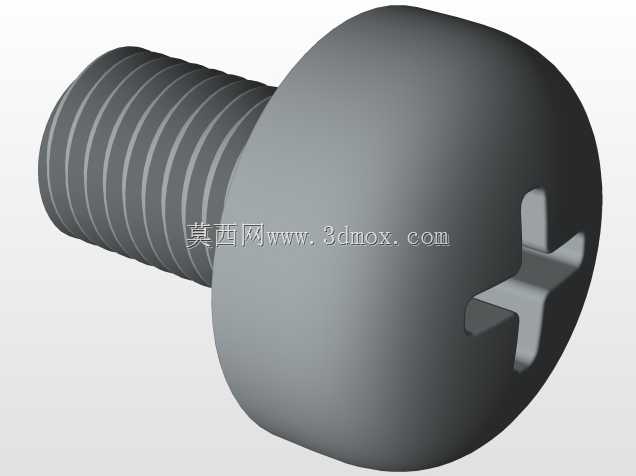

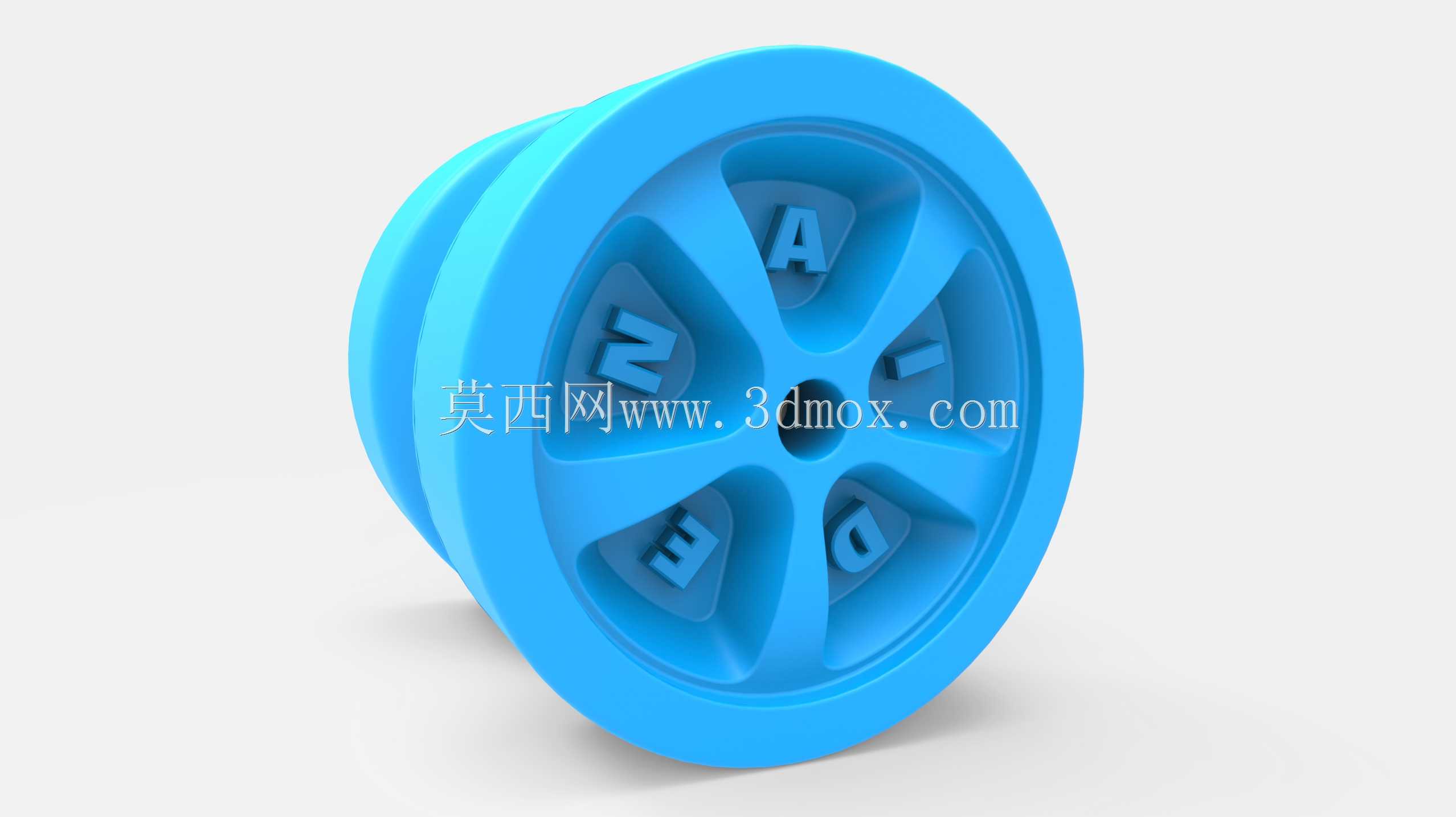

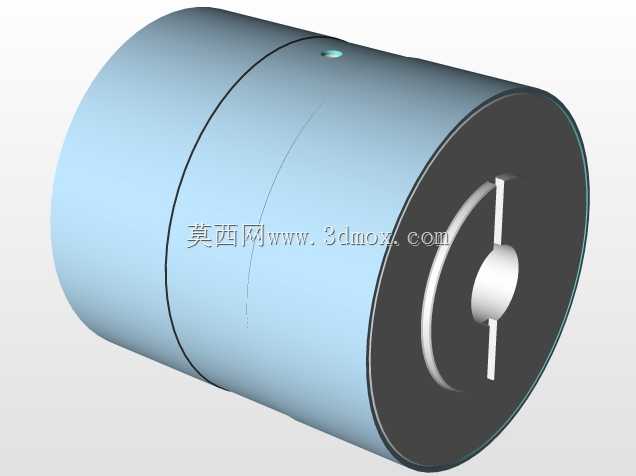

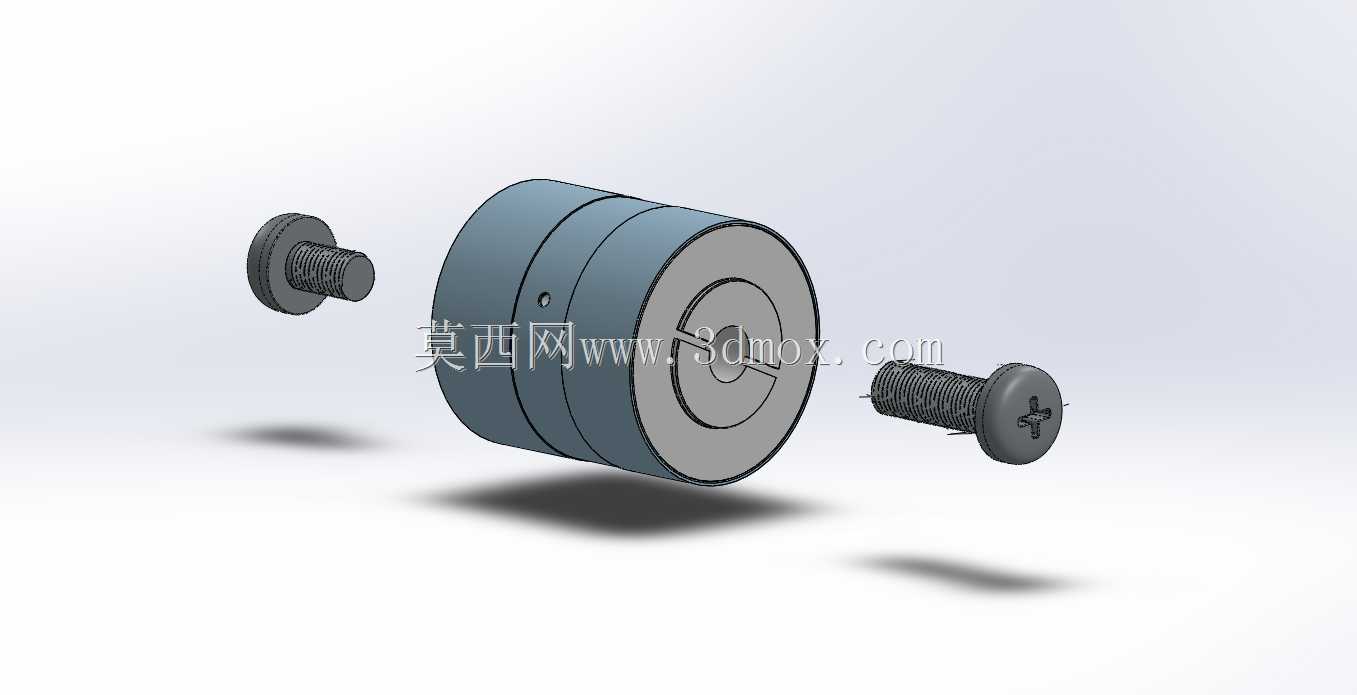

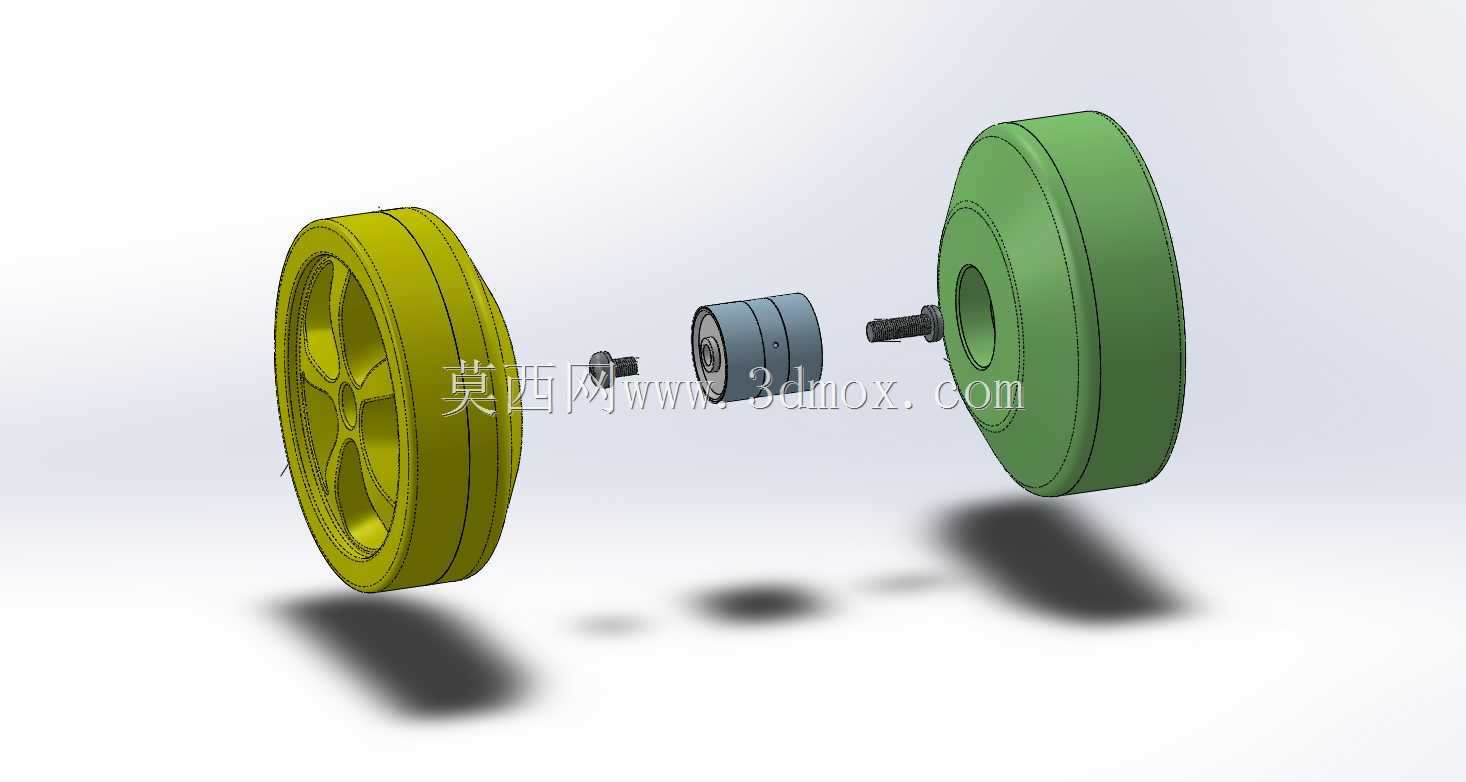

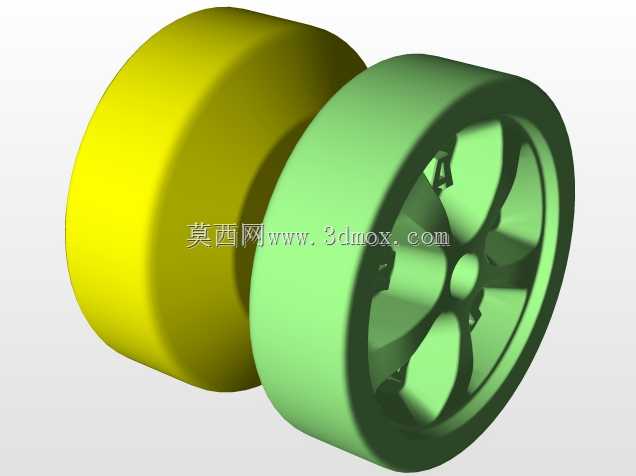

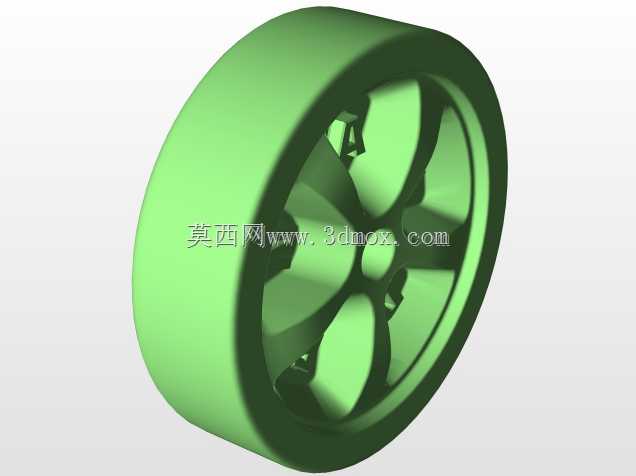

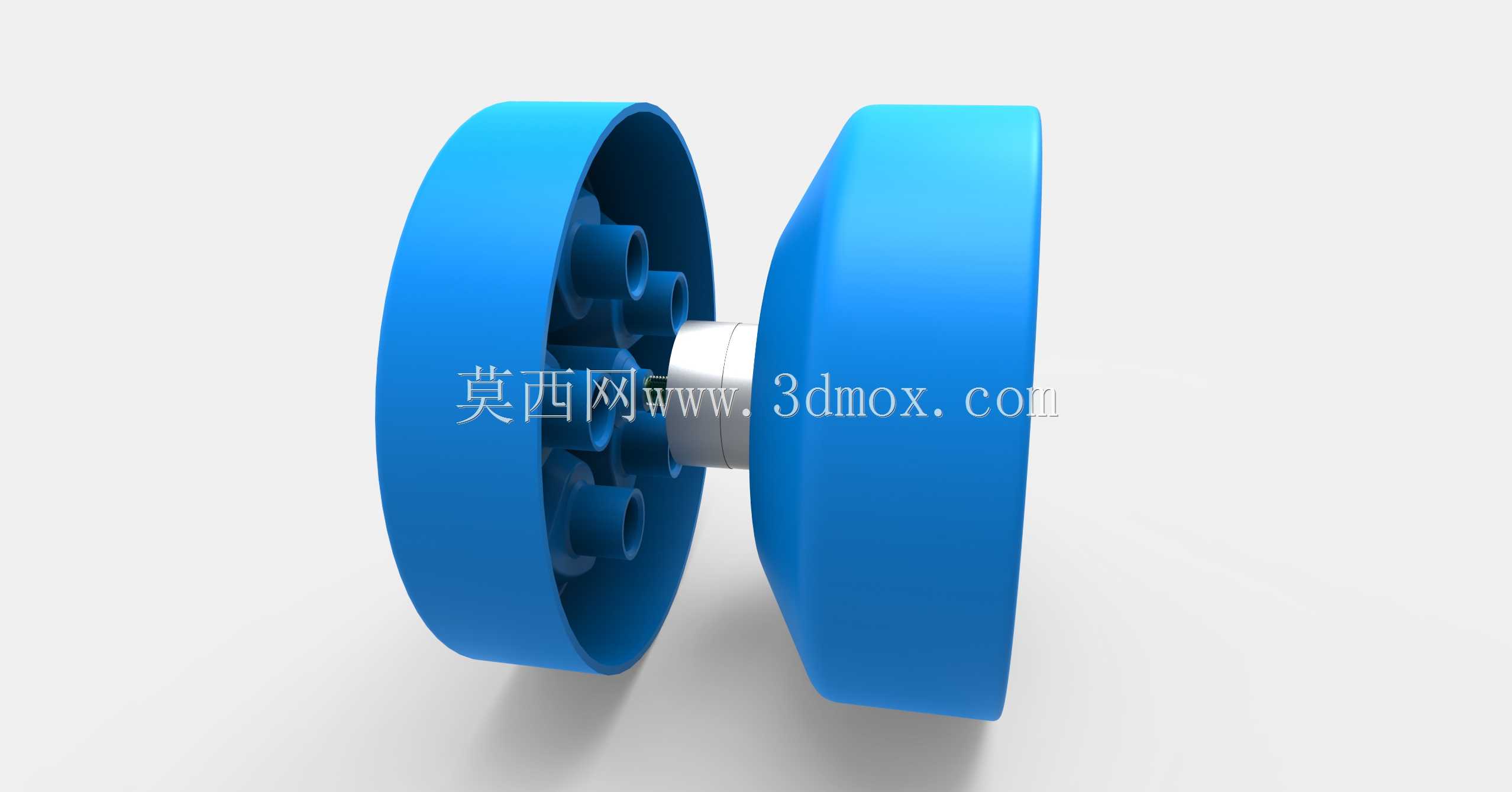

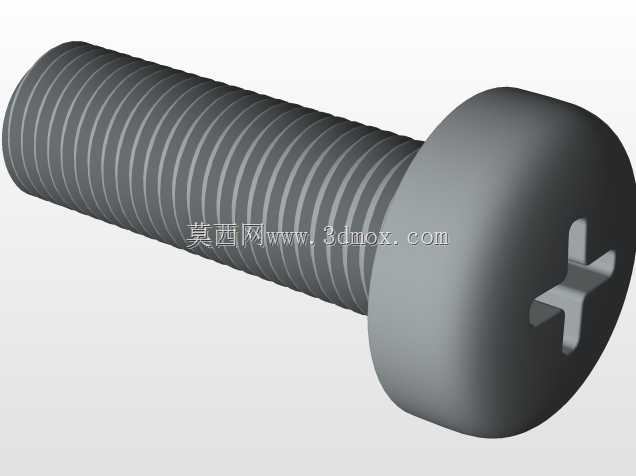

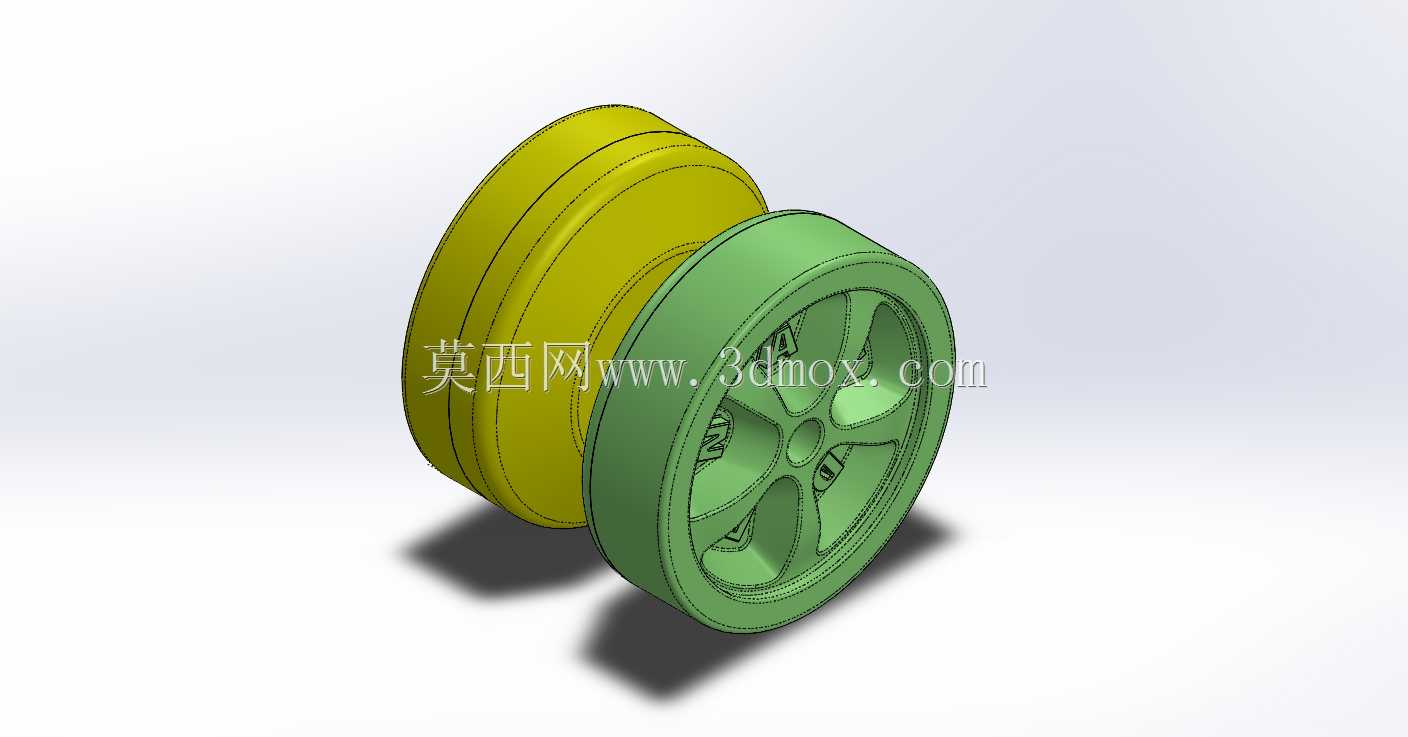

这款悠悠球的结构设计充分挖掘了废弃硬盘驱动器内可复用零件的价值，将报废硬件中的精密轴承、连接螺丝作为核心传动部件，搭配3D打印的轮体结构完成整体装配，既实现了电子废弃物的高值化再利用，也为手工爱好者提供了低成本制作高精度悠悠球的可行方案。从实际使用场景来看，这类改制悠悠球既可以作为青少年的休闲玩具，也能作为机械结构科普的教学载体，让使用者直观理解轴承传动、回转体动平衡的基础原理，相比全塑料一体打印的悠悠球，复用硬盘轴承的结构能大幅降低转动摩擦阻力，延长空转时长，提升实际游玩体验。设计过程中优先匹配了硬盘读卡器摆臂内取出的标准轴承安装尺寸，两侧轮体的中心安装孔严格按照轴承外圈的过盈配合公差设定，无需额外粘接即可实现轴承与轮体的可靠固定，中间的连接轴直接复用硬盘内的配套螺丝，轴径与轴承内圈完全适配，省去了额外定制金属轴的工序，降低了制作门槛。轮体外形参考了汽车轮毂的辐条式结构，在轮盘内侧设计了均匀分布的辐条支撑，既可以减少3D打印过程中的材料消耗，也能在控制整体重量的前提下保证轮体的结构刚度，避免高速回转时轮体发生形变影响动平衡；轮缘位置做了加厚处理，将整体质量集中在回转半径最大的区域，以此提升转动惯量，延长空转时间，同时轮缘表面做了圆弧过渡处理，避免使用过程中划伤手部。安装边界方面，两侧轮体装配完成后整体宽度控制在常规悠悠球的握持尺寸范围内，轮体外径适配常规悠悠球绳的缠绕需求，中间的连接轴长度刚好匹配两侧轮体的安装深度，锁紧后不会出现轴端突出刮擦绳子的问题，轴承安装位置预留了0.1mm的装配间隙补偿量，抵消3D打印过程中可能出现的尺寸误差，保证轴承转动顺畅无卡滞。轮体的分体式设计也方便后续维护，当绳子磨损或者轴承需要清洁时，只需拧开一侧轮体即可完成零件更换，无需破坏整体结构，两侧轮体的接触面做了平面度处理，锁紧后不会出现错位偏心的问题，保证高速转动时的稳定性。
