双材质抗摔便携电池盒结构设计

　　户外作业、应急抢修这类场景里，便携电源的磕碰摔落几乎是常态，常规硬质塑料电池盒摔一次就容易开裂露电芯，要么就是表面太滑沾了油污握不住，这款双材质电池盒的设计，刚好瞄准了这些实际使用里的痛点。做结构设计的时候最先卡的是安装边界，内部要容纳标准规格的18650电芯组、配套的充放电保护板，还要预留USB输出、直流电源接口、船型开关的安装位，所以内部腔体的尺寸公差得卡到0.2mm以内，不然电芯装进去晃荡，长期震动容易磨破绝缘层。外壳主体选黑色HDPE材质，就是看中这种材料的抗冲击韧性，低温环境下也不容易脆裂，哪怕从一米左右的作业台掉落到水泥地面，主体结构也不会出现贯穿性裂纹，能给内部电芯提供足够的结构防护。

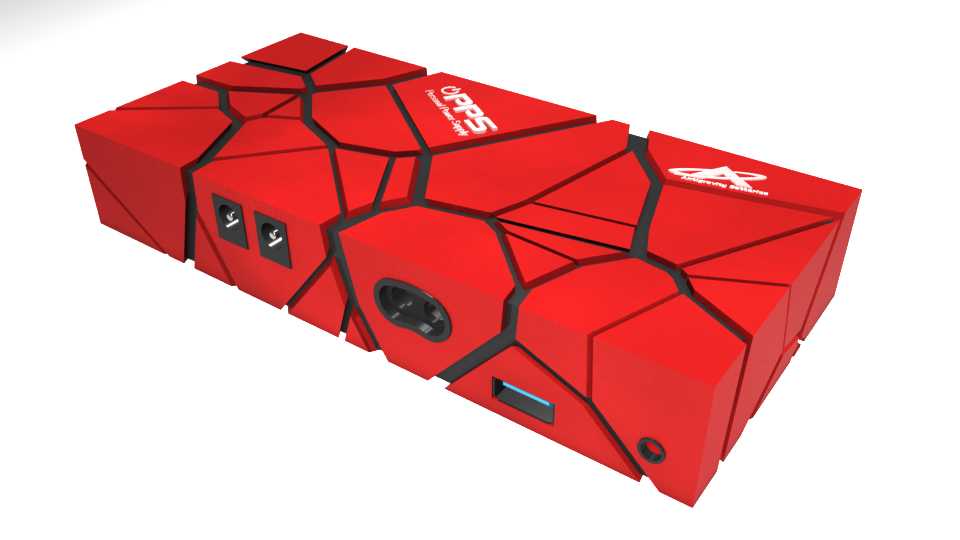

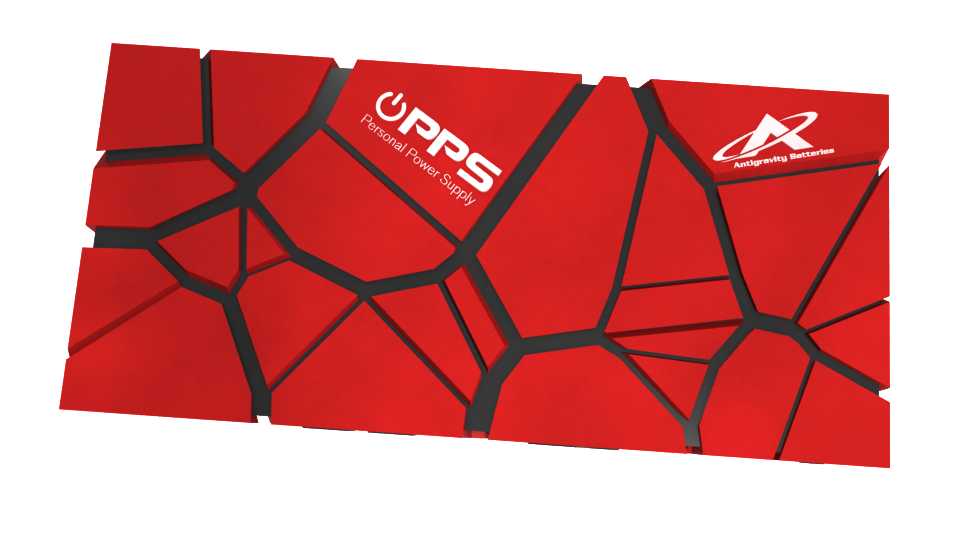

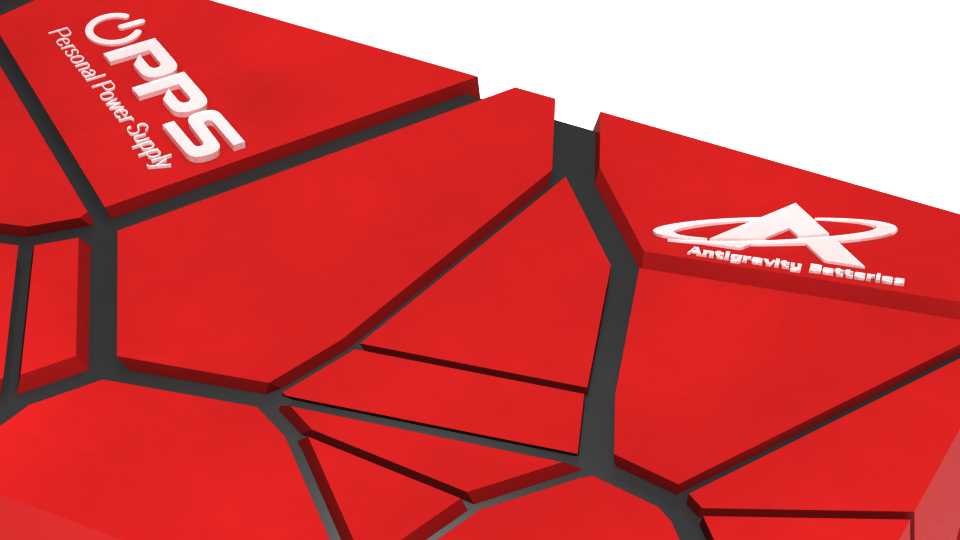

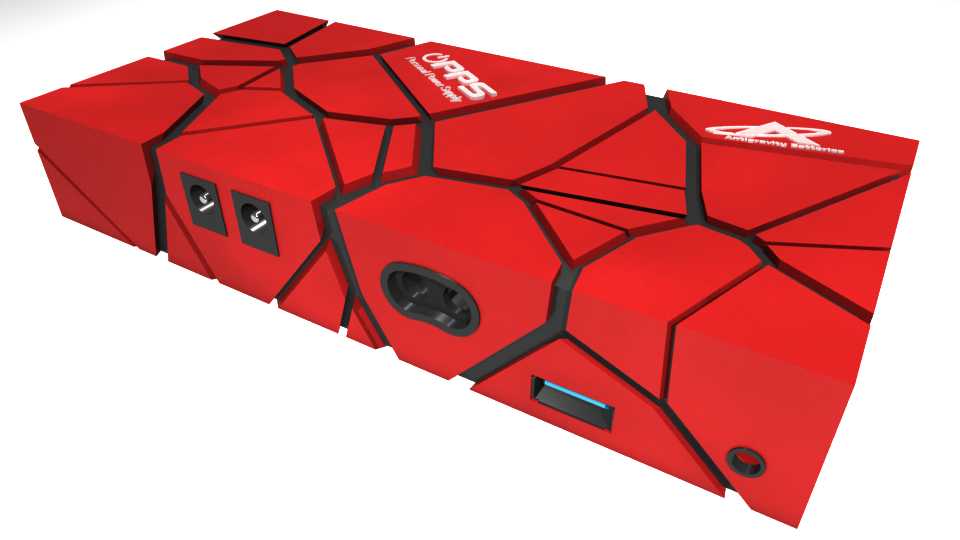

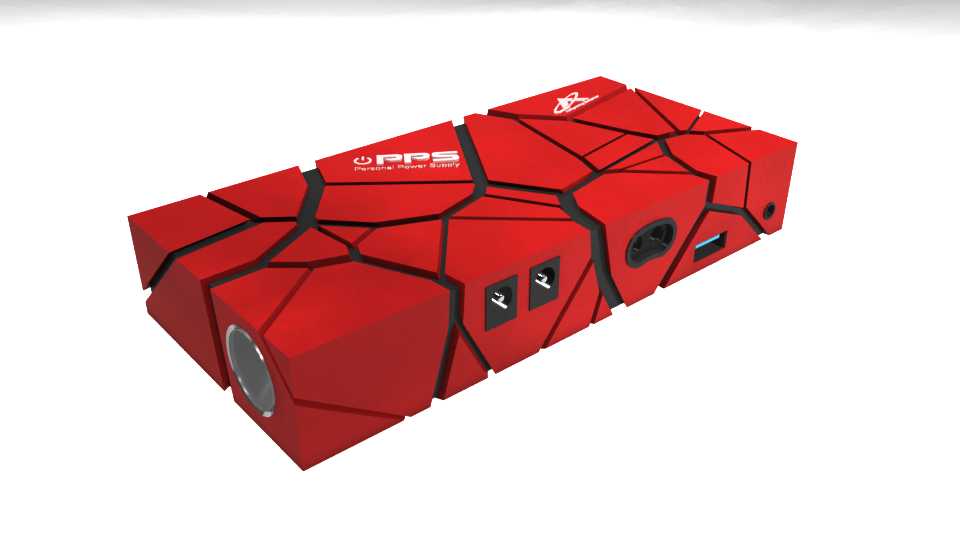

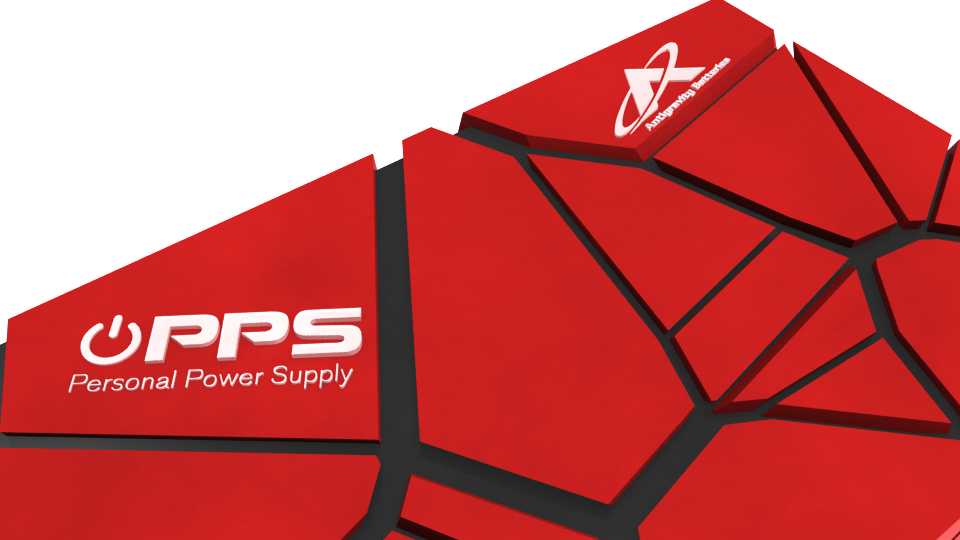

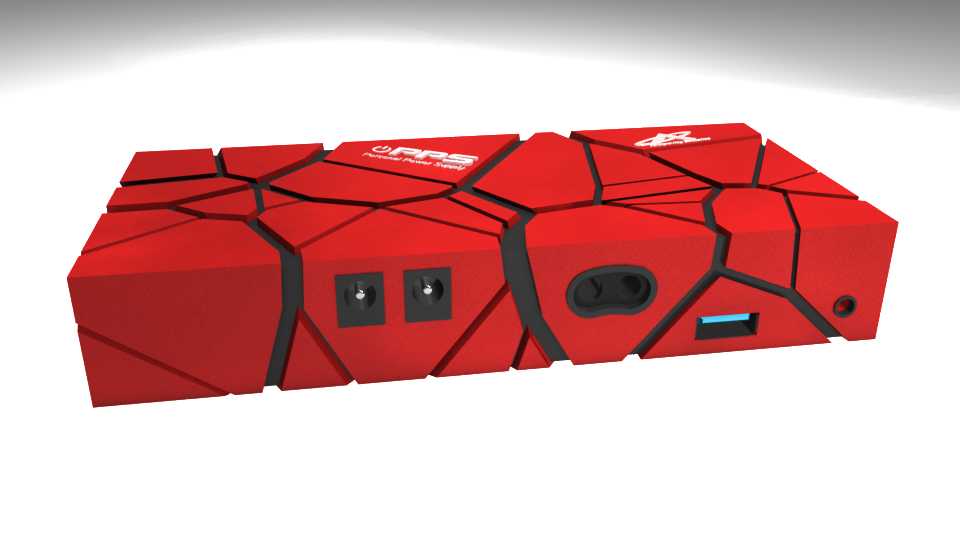

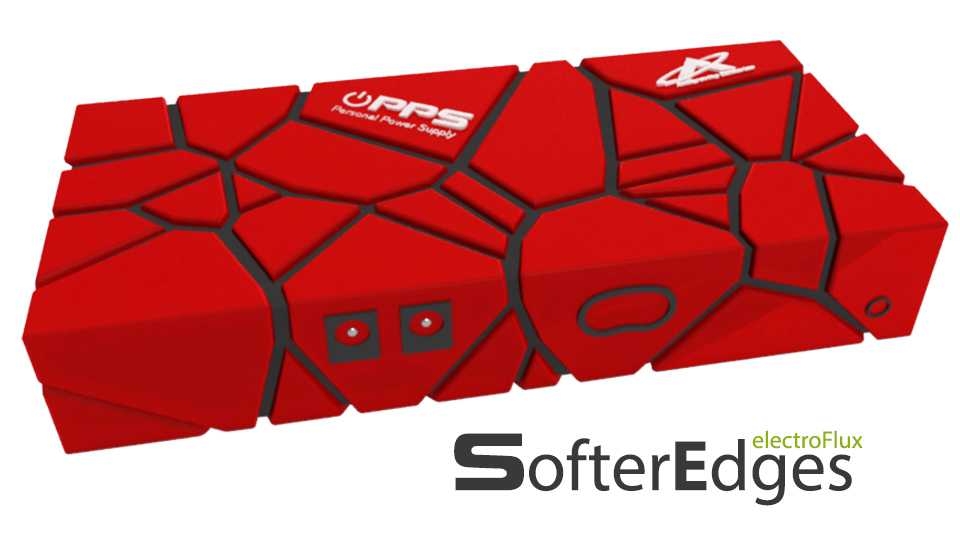

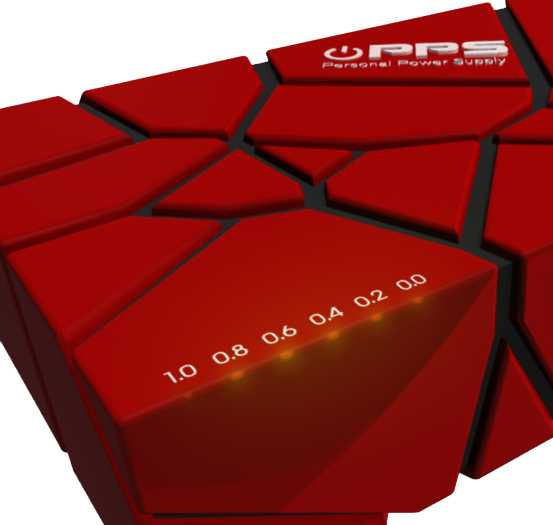

　　双射注塑的工艺不是为了做外观花活，外层覆的低密度红色硅胶层，厚度控制在1.5mm到2mm之间，刚好覆盖所有手持接触的区域，表面做了不规则的多边形分割棱线，一方面是增加握持时的摩擦力，哪怕手上沾了机油、雨水，抓握的时候也不容易打滑脱手，另一方面这些棱线相当于外置的加强筋，摔落的时候冲击力会顺着棱线分散到整个壳体，不会集中在某一个点位把壳体撞裂。接口位置的设计也做了针对性优化，直流输出口、USB口都做了内凹0.8mm的沉台，平时不用的时候不会被异物戳到接口内部的弹片，两个船型开关的按键高度比硅胶层表面低0.3mm，放在工具包里的时候不会被其他零件误触开关，造成不必要的电量损耗。

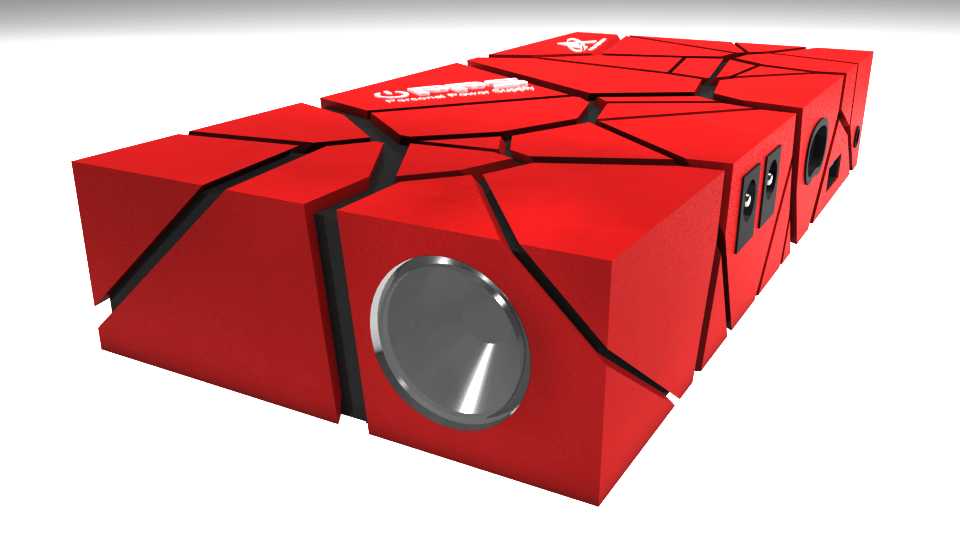

　　做三维建模的时候，要特别注意双射成型的封胶位设计，HDPE硬壳和硅胶外层的结合面做了一圈倒扣的咬花纹理，不用额外打胶水就能让两种材质牢牢粘在一起，长期高低温循环也不会出现硅胶层脱胶翘边的问题。壳体的合模线选在多边形棱线的分割位置，后续注塑生产的时候飞边容易处理，不会在手持握持的区域留下硌手的合模痕迹。端部的圆形开孔是为照明模组预留的安装位，搭配内部的电芯可以直接作为应急手电使用，不用额外携带单独的照明设备，对于户外巡检、线路抢修的使用者来说，能少带一样工具就少一份负重。

　　安装固定的结构也做了考量，壳体内部的电芯卡槽做了0.5mm的预压量，电芯装进去之后不会因为晃动产生位移，保护板的安装柱做了十字筋位，打自攻螺丝的时候不会出现柱子开裂的问题，上下壳的连接采用卡扣加超声波焊接的组合方式，卡扣用来做装配定位，超声波焊接完成之后壳体的密封等级能达到IP54，日常泼溅的雨水、灰尘不会进到壳体内部，不会造成电芯短路。很多同类产品为了追求外观光滑，把外壳做的完全平整，实际拿在手里很容易滑，这款设计的多边形碎面结构，除了分散冲击力之外，放在倾斜的工作台面上的时候，棱线能增加和台面的摩擦力，不会轻易滑落到地上。

　　做结构校核的时候，重点做了1.2米高度六个面的跌落仿真，硬壳主体的最大应力值远低于HDPE的断裂强度，硅胶层能吸收大概60%的冲击能量，哪怕边角位置先着地，也不会出现壳体碎裂的情况。壁厚设计上，HDPE主体的基础壁厚是2.2mm，卡扣位置、螺丝柱位置局部加厚到3mm，不会出现注塑缩痕的同时，也能保证整体的结构强度，硅胶外层的厚度在边角位置加厚到2.5mm，这些位置是摔落时最先接触地面的区域，加厚的硅胶能提供更好的缓冲效果。
