手持格鲁式冻结射线装置结构设计

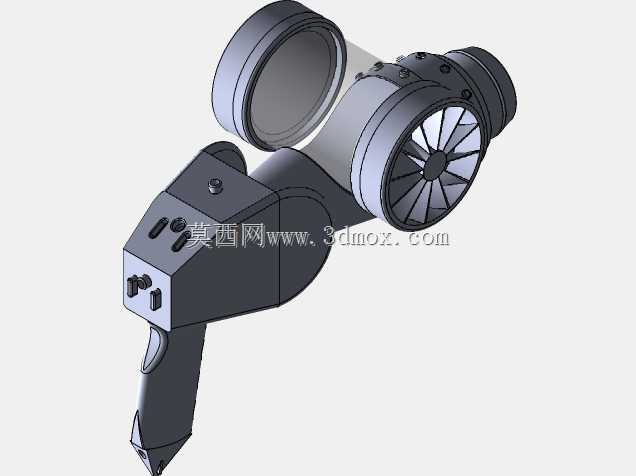

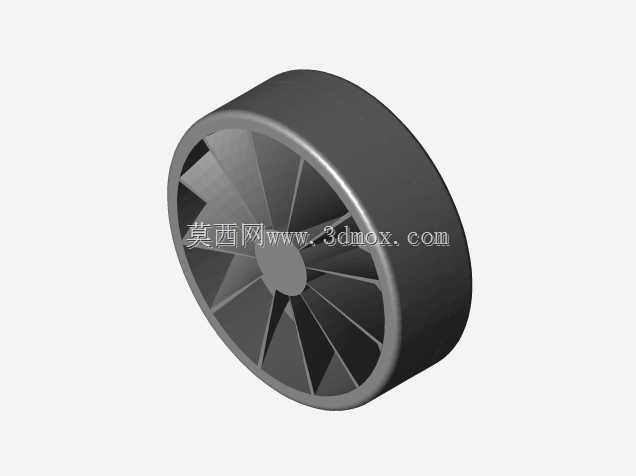

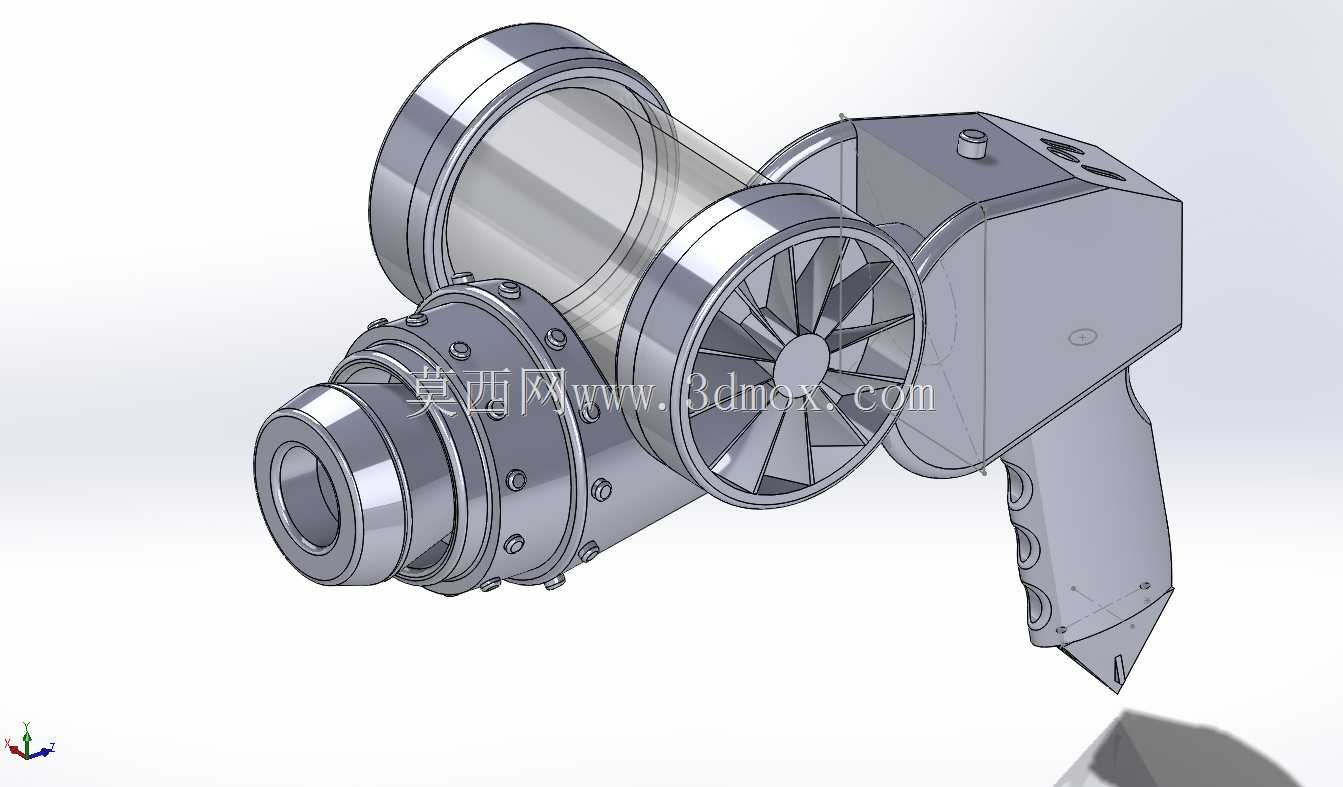

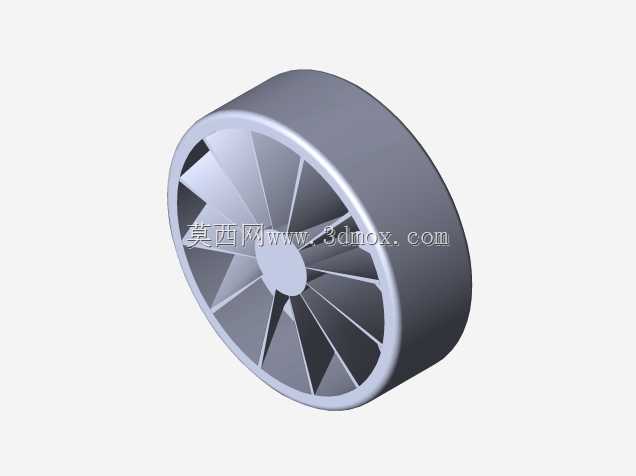

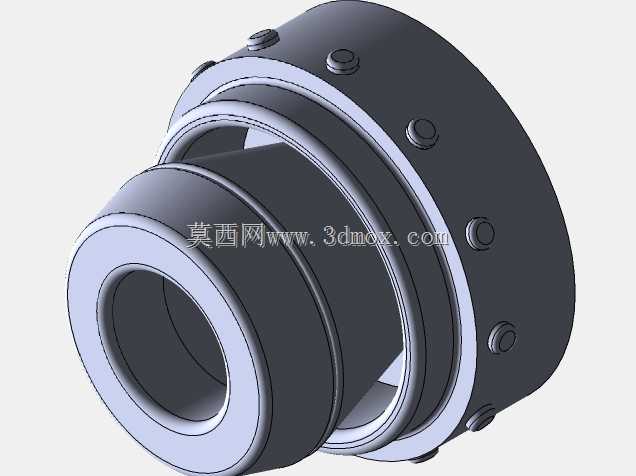

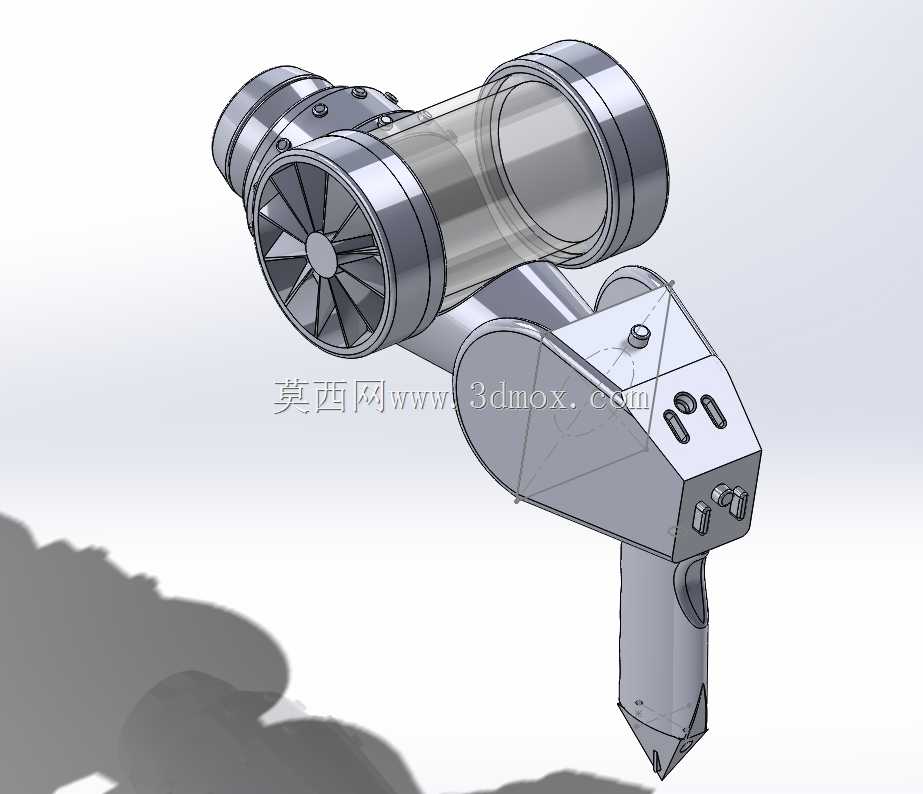

该手持装置的结构设计围绕单手握持操作的人机工程逻辑展开，握把区域做了贴合手掌弧度的曲面处理，表面预留的三处凹陷结构对应手指握持位，可降低长时间持握的疲劳感，整体握持边界控制在成年人手掌可完全包覆的尺寸范围内，无需额外辅助支撑即可完成单手持握操作。装置前端的圆筒形发射腔体为核心功能区，腔体与中部涡轮导流结构做了同轴度限位设计，涡轮叶片采用等距阵列排布，可在功能实现时引导内部介质形成稳定的定向流场，腔体两端的法兰连接结构通过周向均匀布置的紧固件实现密封固定，既保证腔体连接的结构强度，也便于后期拆解维护内部组件。腔体上方设置的透明观察段采用高透光材质，可直观观察内部介质的流动状态，观察段与两端金属法兰的衔接处做了台阶定位结构，避免装配时出现错位偏移。装置后侧的控制盒体与握把为一体化结构，盒体顶部预留的凸起接口为功能控制按键的安装位，盒体内部做了分层腔体设计，可分别容纳控制电路、供电组件，不同腔体之间设置走线槽，避免内部线路出现缠绕干涉。从实际应用场景来看，该结构可作为影视道具制作的原型参考，也可作为创意手持类功能设备的结构验证样件，设计时充分考虑了手持操作的动平衡特性，将重量较大的腔体组件布置在靠近握把的位置，避免持握时出现前端下坠的情况，握把底部的锥形结构做了圆角过渡处理，可避免持握时硌伤手腕。各组件之间的连接均采用标准紧固件，无特殊定制的异形连接件，可降低实物制作时的加工成本，所有外露的结构边缘均做了倒角处理，避免操作时出现划伤风险。涡轮结构与腔体之间预留了合理的装配间隙，既保证涡轮组件可顺畅转动，也不会出现间隙过大导致的介质泄漏问题，控制盒与腔体之间的连接支架做了加强筋处理，可承受日常使用过程中的磕碰冲击，不会出现连接断裂的情况。
