卡通小黄人趣味摆件立体造型设计

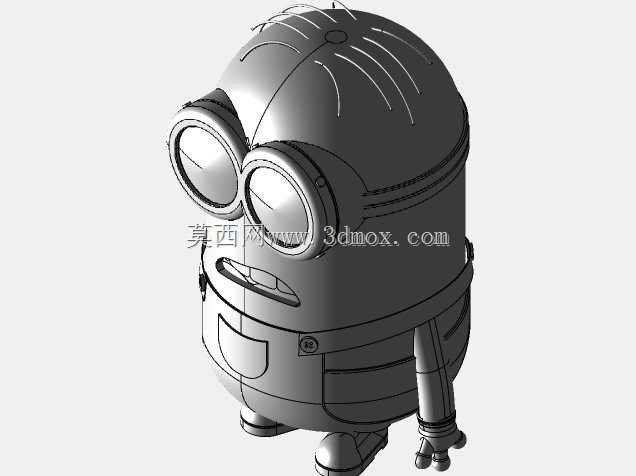

这款卡通形象立体造型的设计，最初的应用场景定位是桌面装饰摆件、潮玩手办开发以及文创周边衍生产品的结构打样，也可作为3D打印入门练习的建模参考案例，适配爱好者日常创作练习、文创产品打样验证的实际需求。从功能特性来看，整体造型采用一体化的主体结构设计，头部与躯干做了顺滑的曲面过渡，没有突兀的棱角，既保证了外观的圆润萌感，也能避免日常摆放时的磕碰划伤，眼部的双镜框结构做了分层设计，镜框与眼球部分预留了0.2mm的装配间隙，方便后期做分色喷涂或者不同材质零件的组装，口袋、背带这些细节特征都做了0.3mm的下沉刻线，不需要额外做蚀刻片就能在打印或者注塑后呈现清晰的轮廓细节，手臂与身体的连接位置做了隐藏式的转轴结构预留，可根据需求改装成可动版本，满足不同的产品开发需求。设计思路上没有采用复杂的曲面拆分，整体以回转类基础曲面为主体，头部的发丝纹理采用投影曲线做扫掠切除，既保证了纹理的自然走向，也没有增加过多的曲面面片数量，整个模型的曲面曲率连续，不存在碎面、尖角问题，不管是用于3D打印的STL导出，还是用于注塑模具的分模设计，都能直接提取曲面进行后续处理，不需要额外做几何修复。外形尺寸方面，整体高度控制在120mm左右，躯干最大直径为65mm，底部的支撑脚做了15mm的加宽处理，摆放时的重心落在双脚支撑面的中心位置，倾斜15度以内不会出现倾倒问题，不需要额外配置底座就能稳定放置在平整桌面，安装边界上没有外凸的尖锐结构，整体外轮廓的最小包络尺寸为120mm*70mm*65mm，不管是做FDM3D打印还是小型注塑件生产，都不需要过大的成型空间，普通桌面级3D打印机的成型仓就能完整打印，也适配小型注塑机的模架尺寸，小批量生产的开模成本也能控制在较低区间。建模过程中所有的圆角过渡都做了统一的R值处理，外露边缘的圆角最小为R1，避免打印或者注塑时出现应力集中导致的开裂问题，眼部的镜片位置做了0.5mm的内凹，既可以粘贴透明亚克力片模拟镜片效果，也可以直接做亮面喷涂处理，呈现不同的质感表现，嘴部的细节做了浅浮雕处理，深度控制在0.8mm，不会因为过深导致打印时出现支撑残留，也不会因为过浅导致细节模糊。
