带安装座圆柱螺旋压缩缓冲弹簧结构

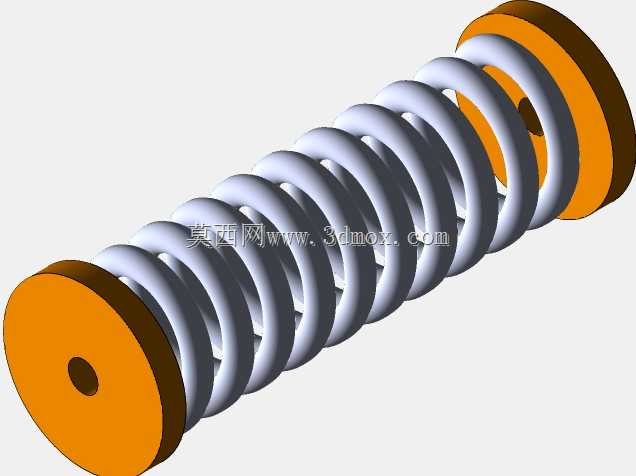

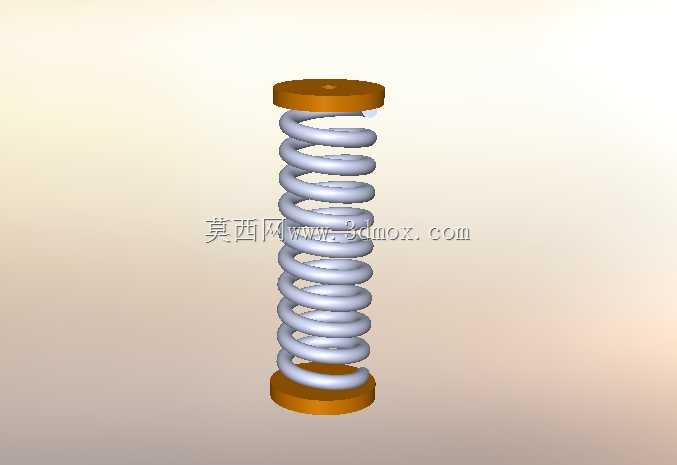

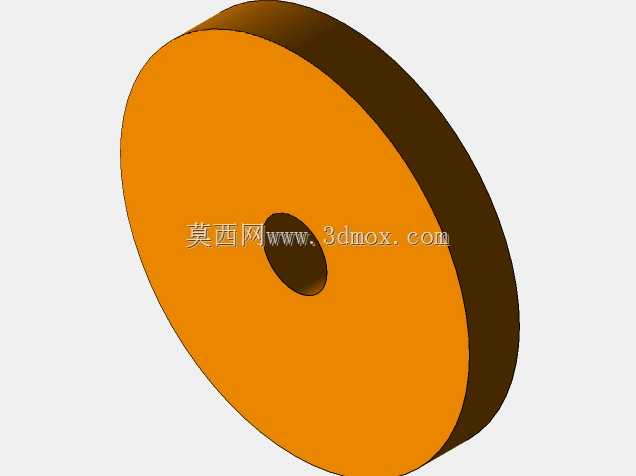

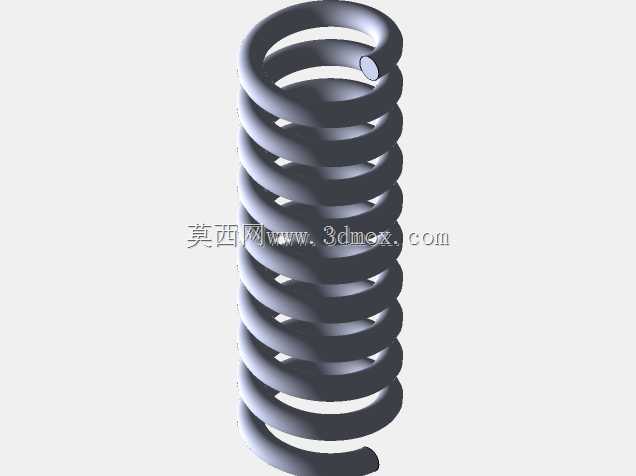

这类带上下安装座的圆柱螺旋压缩弹簧，在工业场景里主要承担直线方向的缓冲、复位与蓄能作用，常见于自动化输送线的挡停机构、小型冲压设备的缓冲工位、工装夹具的压紧复位结构，也会用在各类需要直线往复弹性支撑的设备连接处。从设计逻辑来看，上下两端的圆形安装座是为了规避普通弹簧端面不平整导致的受力偏斜问题，安装座上预留的定位结构可以直接和设备端的定位柱配合，不需要额外做弹簧导向套的精加工，能降低配套安装位的加工成本。弹簧本体采用等节距圆柱螺旋结构，这种结构的线性刚度表现稳定，在额定压缩行程内，弹力输出随压缩量的变化呈线性关系，方便工程师在选型时直接根据所需弹力、行程匹配参数，不需要做复杂的非线性刚度校核。设计时需要注意安装边界的尺寸控制，上下安装座的外径要比弹簧外径大3到5毫米，既可以防止弹簧压缩过程中出现径向窜动脱出，也能避免安装座和周边相邻结构发生干涉；弹簧的自由长度要匹配安装位的初始间距，预留10%到15%的预压缩量，防止设备空载运行时弹簧出现松脱异响，同时最大压缩量不能超过弹簧压并高度的80%，避免长期过载运行导致弹簧出现永久塑性变形，丧失弹性性能。实际应用中，这类带座弹簧不需要额外配置导向轴也能保持稳定的直线伸缩轨迹，在安装空间受限、无法布置长导向杆的工位上适配性很强，比如小型电子元器件装配设备的压头缓冲位，用这种结构的弹簧可以直接通过安装座的螺丝孔固定，装配效率比普通无座弹簧高40%左右，后期维护更换时也不需要拆解周边的导向结构，直接拆卸安装座的固定螺丝就能完成替换。建模过程中要重点保证弹簧两端的支撑圈和安装座端面完全贴合，支撑圈的磨平角度要和安装座平面匹配，避免出现点接触导致的局部应力集中，同时弹簧螺旋升角要符合常规冷卷弹簧的工艺范围，保证设计结构可以直接通过常规冷卷工艺加工生产，不需要特殊定制工装。
