木柄圆头手锤结构设计三维数模

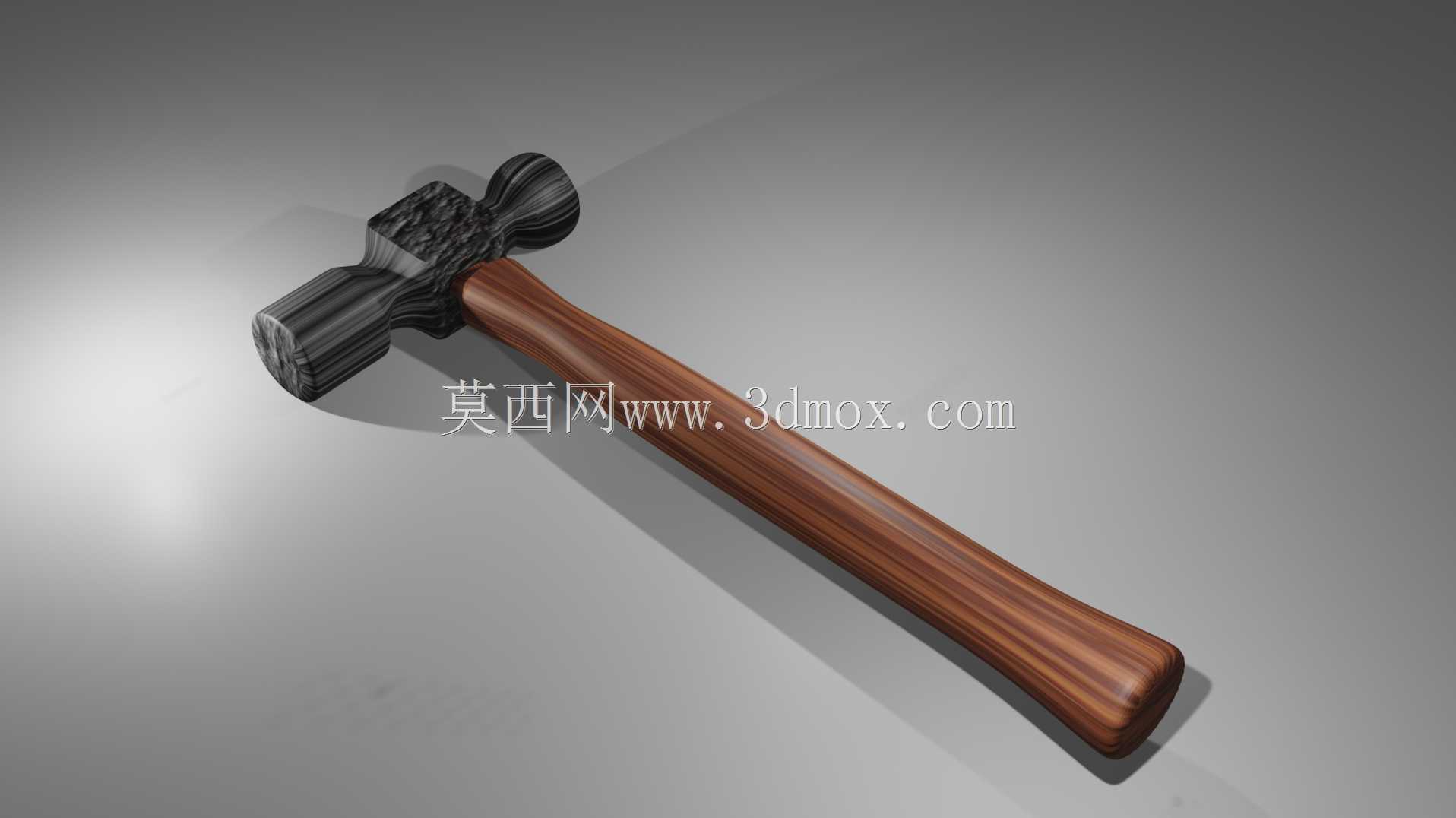

　　这款手锤的设计首先围绕实际敲击作业的受力需求展开，锤头部分采用两端功能区分的结构，一端为平面敲击端，用于常规的工件敲击、装配对位、錾削辅助等作业场景，平面端的端面做了微弧倒角处理，避免长期敲击后边缘崩裂产生飞屑，同时保证敲击时的接触面积稳定，减少敲击偏载带来的力矩损耗。另一端为圆头球面结构，主要用于钣金整形、铆钉成型、曲面工件的校形作业，球面的曲率经过反复校核，既保证敲击时的应力集中可控，不会在工件表面留下过深的点状压痕，又能提供足够的局部敲击力，满足曲面整形的作业需求。锤头与锤柄的连接部位采用了传统的楔紧结构设计，锤头的安装孔做了微锥度处理，靠近锤头端部的孔径略大于外侧孔径，当木柄装入后，从端部打入金属楔钉，

　　让木柄端部在锥孔内膨胀涨紧，从结构上避免使用过程中锤头脱落的安全隐患，这种连接结构经过了上百年的工业应用验证，可靠性远高于普通的胶粘或者螺纹连接结构，能够承受大冲击力下的反复载荷。锤柄部分采用符合人体工学的流线型变截面设计，握持区域的截面为椭圆状，贴合人手握持时的掌面弧度，减少长时间握持的疲劳感，从连接端到握持端的截面逐渐过渡，既保证了靠近锤头部位的结构强度，避免敲击时锤柄在应力集中位置断裂，又让握持端有足够的摩擦力，防止挥锤时出现打滑的情况。锤柄的尾部做了圆弧收边处理，没有尖锐棱角，即使握持位置靠近尾部，也不会硌伤手掌。从应用场景来看，这款手锤覆盖了钳工装配、设备维修、五金加工、家居安装等多个场景，在机械装配作业中，

　　可以用来敲击轴承内圈完成装配对位，也可以配合錾子完成金属板材的切削作业；在设备维修场景中，能够用来敲击锈蚀的螺栓松动，也可以对变形的设备护板、支架进行校形；在日常安装作业中，也能满足钉子敲击、构件对位的需求。设计过程中对整体的重心做了优化，重心位置落在锤头几何中心偏下10mm的位置，挥锤时能够借助锤头自身的重量提供足够的敲击力，不需要使用者施加过多的额外力量，降低长时间作业的劳动强度。锤头的材质选用高碳钢锻造，整体经过淬火加中温回火处理，表面硬度控制在HRC45-50之间，既保证足够的硬度避免敲击时出现凹陷变形，又有足够的韧性，不会因为冲击力过大出现锤头碎裂的情况。锤柄选用硬木材质，纹理顺直无结疤，木材的纤维方向与锤柄长度方向一致，

　　能够承受最大程度的弯曲载荷，避免横向受力时出现断裂。外形尺寸方面，整体长度控制在320mm左右，锤头长度为110mm，最大直径为40mm，整体重量控制在500g级别，属于通用型手锤的重量区间，既不会因为过重导致长时间握持疲劳，也不会因为过轻导致敲击力不足。安装边界上，锤头与锤柄的装配过盈量控制在0.2-0.3mm之间，楔钉的打入深度为锤头安装孔深度的三分之二，保证涨紧力均匀分布在整个接触面上，不会出现局部应力过大导致木柄开裂的情况。在细节处理上，锤头的表面做了发黑防锈处理，避免潮湿环境下使用出现锈蚀，影响使用寿命；锤柄的表面做了打磨光滑处理，没有毛刺，握持时不会划伤手掌，同时木材表面做了浸油处理，能够防止木材吸水变形，延长锤柄的使用寿命。整个模型的结构完全按照实际工业级手锤的生产标准进行建模，所有的配合尺寸、倒角、圆角都符合实际加工要求，没有出现无法落地的理想化结构，不管是用于结构教学、装配模拟，还是用于五金工具的产品设计参考，都能够提供准确的结构参考依据。建模过程中对各个部件的装配关系做了完整的约束，能够直接用于装配干涉检查、运动模拟，也可以导出工程图用于生产加工的参考。
