Arduino适配SD卡读写模块结构设计

在嵌入式开发与小型智能设备搭建场景中，SD卡存储扩展是十分常见的功能需求，这款适配Arduino开发平台的SD卡模块，正是为解决单片机类主控设备的外置数据存储需求设计的功能组件。从实际工程应用来看，这类模块常被部署在环境监测节点、小型数据采集终端、DIY智能硬件作品中，用来存储传感器采集的时序数据、设备运行日志、离线音频或图像素材，弥补主控芯片自带Flash存储空间不足的短板，也能实现数据的离线导出与跨设备转移。

从功能特性上看，该模块通过标准排针接口与主控板连接，采用SPI通信协议完成数据交互，板载集成了必要的电平转换、稳压与信号调理电路，能够直接兼容Arduino系列开发板的IO口电平，无需额外搭建外围电路即可直接插装使用，模块自带标准SD卡卡槽，支持常规尺寸的SD卡插拔，卡仓带有防脱限位结构，可避免设备在轻微振动工况下出现存储卡松脱、接触不良的问题。

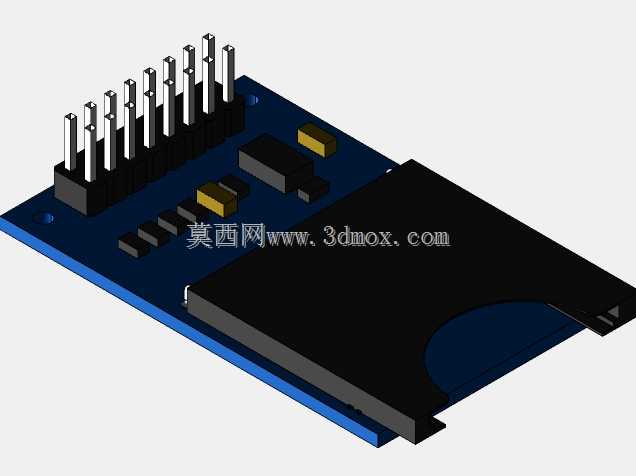

设计层面，这款模块采用双层PCB板作为载体，元器件布局遵循信号流向排布，通信排针统一设置在板体一侧，方便与面包板或扩展板直插连接，卡槽区域做了局部沉板处理，保证SD卡插入后整体板面平整，不会出现卡体凸起过高影响周边器件安装的问题。板上的阻容元件、电源管理芯片均采用贴片封装，在缩小模块整体体积的同时，也降低了手工焊接的难度，板边预留了标准安装孔位，可通过铜柱将模块固定在设备壳体内部的安装柱上，适配不同的壳体内部安装空间。

从安装边界来看，模块整体为矩形板状结构，排针引脚间距采用标准2.54mm排距，兼容通用面包板、杜邦线的连接尺寸，卡槽开口方向与板边平行，SD卡插拔方向沿板体平面延伸，不会额外占用板体垂直方向的空间，在做堆叠式安装时，该模块的厚度可控制在较低范围，不会与上层扩展板产生结构干涉。模块的供电引脚做了防反接设计，避免接线错误导致的板上器件烧毁，信号引脚旁均印有清晰的丝印标识，工程人员在接线时可直接对照丝印完成接线，无需额外查阅引脚定义文档，能有效缩短硬件搭建的调试周期。在实际选型使用时，这类模块可直接嵌入到小型智能设备的主控仓内，无需额外设计复杂的存储电路，能够大幅降低小型智能硬件的开发门槛，缩短产品从原型到落地的开发周期。
