复古蒸汽风格玩具小火车结构设计

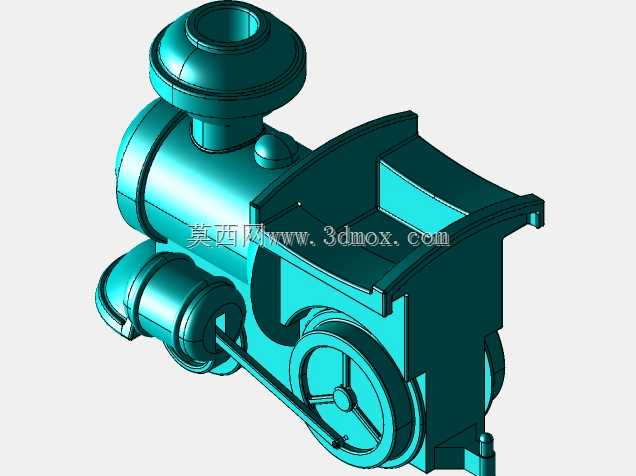

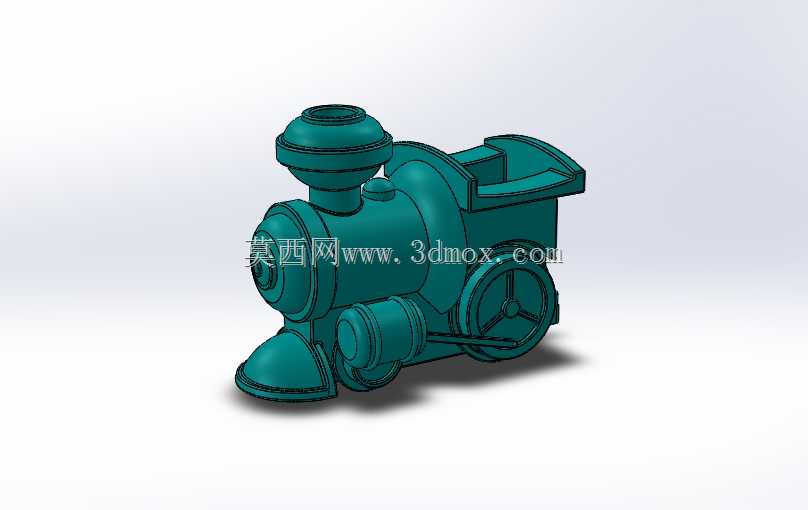

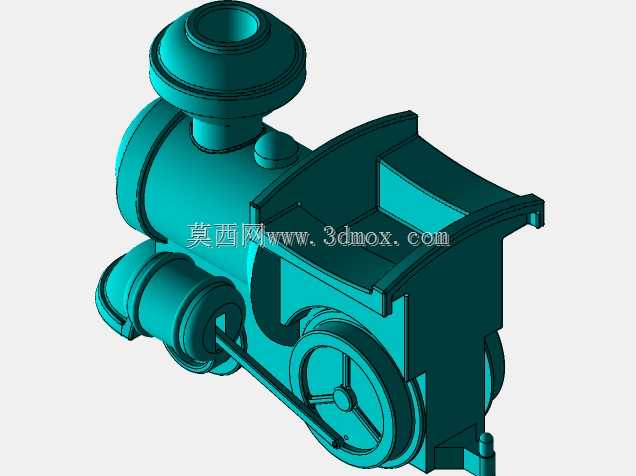

这款玩具小火车的结构设计，核心面向低龄儿童玩具的量产落地场景，同时可作为机械结构教学的演示载体使用。从实际应用场景来看，该结构既可以适配木质、注塑类玩具的生产工艺要求，也能作为3D打印个性化定制玩具的参考结构，在儿童益智玩具开发、机械启蒙教具制作领域都有对应的适配空间。设计过程中优先考虑了玩具类产品的安全边界，所有外露棱边都做了R2以上的圆角过渡，不存在尖锐凸起结构，避免儿童使用过程中出现磕碰划伤的风险。整体外形参考了早期蒸汽机车的经典造型，前部设置了圆润的烟腔结构，上方搭配凸起的烟囱造型，中部预留了仿真汽笛的凸起结构，后部设置了开放式的煤斗造型区域，还原经典蒸汽火车的视觉特征的同时，没有设置易脱落的小尺寸零件，符合玩具产品的安全设计规范。行走部分采用了大直径驱动轮搭配小直径从动轮的布局，轮组之间通过简化的连杆结构实现联动，推动车身时轮组可以顺畅转动，没有卡滞点位，连杆与轮体的连接位置做了限位结构，避免运动过程中连杆脱出。尺寸设计上，整体长度控制在120mm左右，宽度控制在55mm，整体高度在70mm上下，刚好适配3-6岁儿童的抓握尺寸，单手握持时不会出现滑脱问题。结构拆分上，整个车体分为上下两个主体壳体，配合轮组、连杆四个独立零件，总零件数量控制在6件以内，适配注塑模具的简化开模需求，不需要设计复杂的抽芯结构，能有效降低量产时的模具成本。壳体壁厚统一设置为2.5mm，既保证了ABS材质注塑成型时的流动性，避免出现缺胶、缩痕问题，也能保证成品的抗摔性能，从1.2m高度自由跌落至水泥地面时不会出现壳体碎裂的问题。轮组与车体的连接采用卡入式转轴结构，不需要额外加装金属轴件，装配时直接将轮轴卡入车体预设的轴孔即可完成组装，能大幅提升产线的装配效率，减少紧固件的使用。烟腔前部做了内凹的仿真车灯造型，不需要额外加装独立零件，一体成型即可实现对应的视觉效果，煤斗区域的内凹深度控制在10mm，既保留造型特征，也避免儿童手指卡入的风险。整个结构没有设置复杂的内部传动机构，依靠纯机械结构实现推行滑动的功能，不需要额外加装电子元件，既降低了产品的整体成本，也避免了电子元件带来的电池漏液、电路短路等安全隐患，适合作为低龄儿童的入门类玩具产品。
