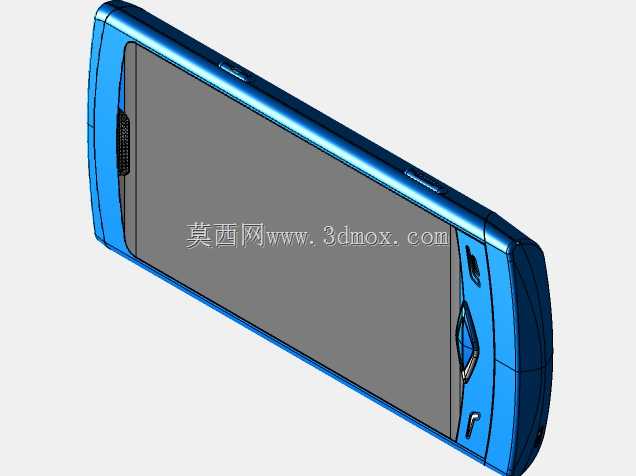

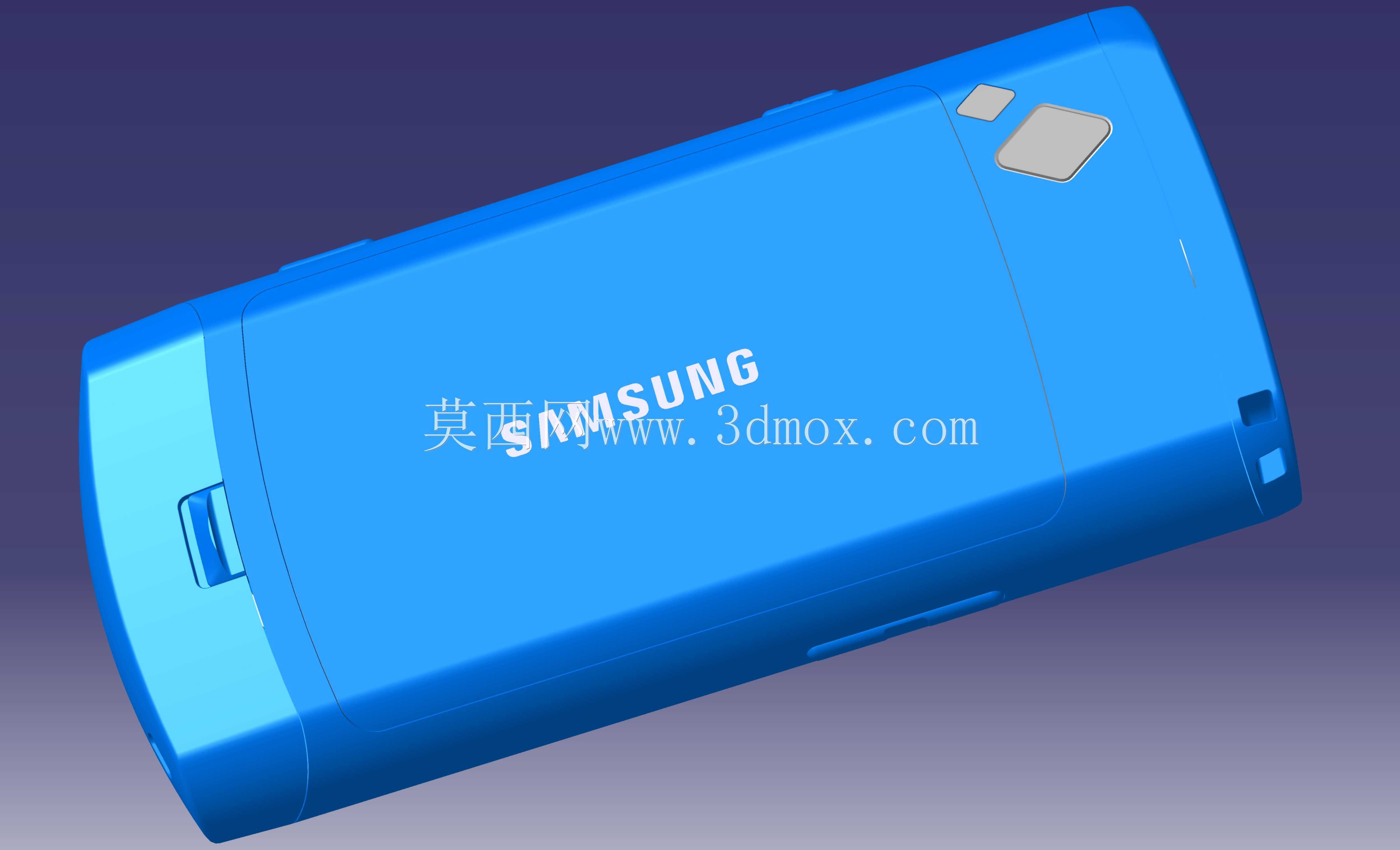

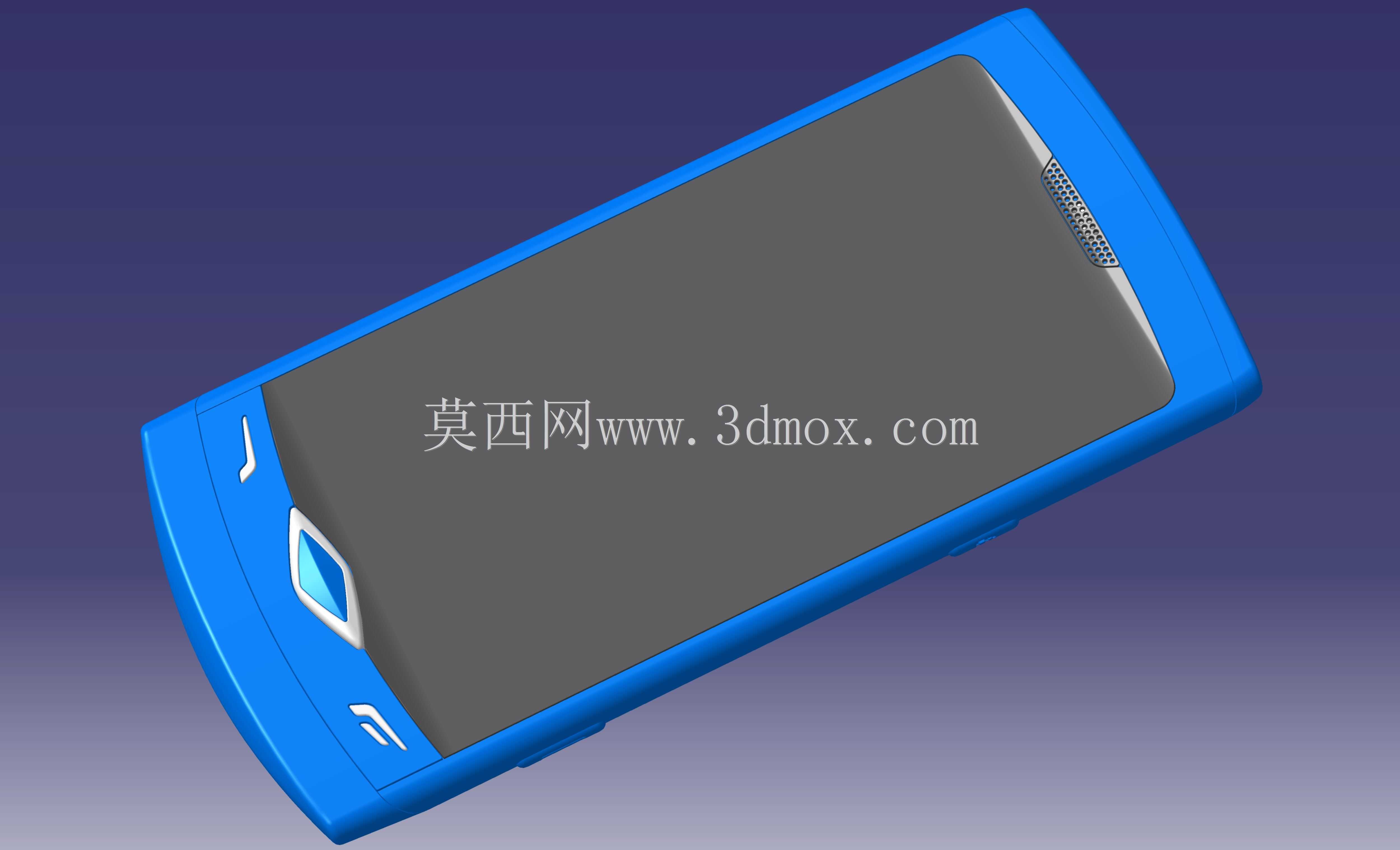

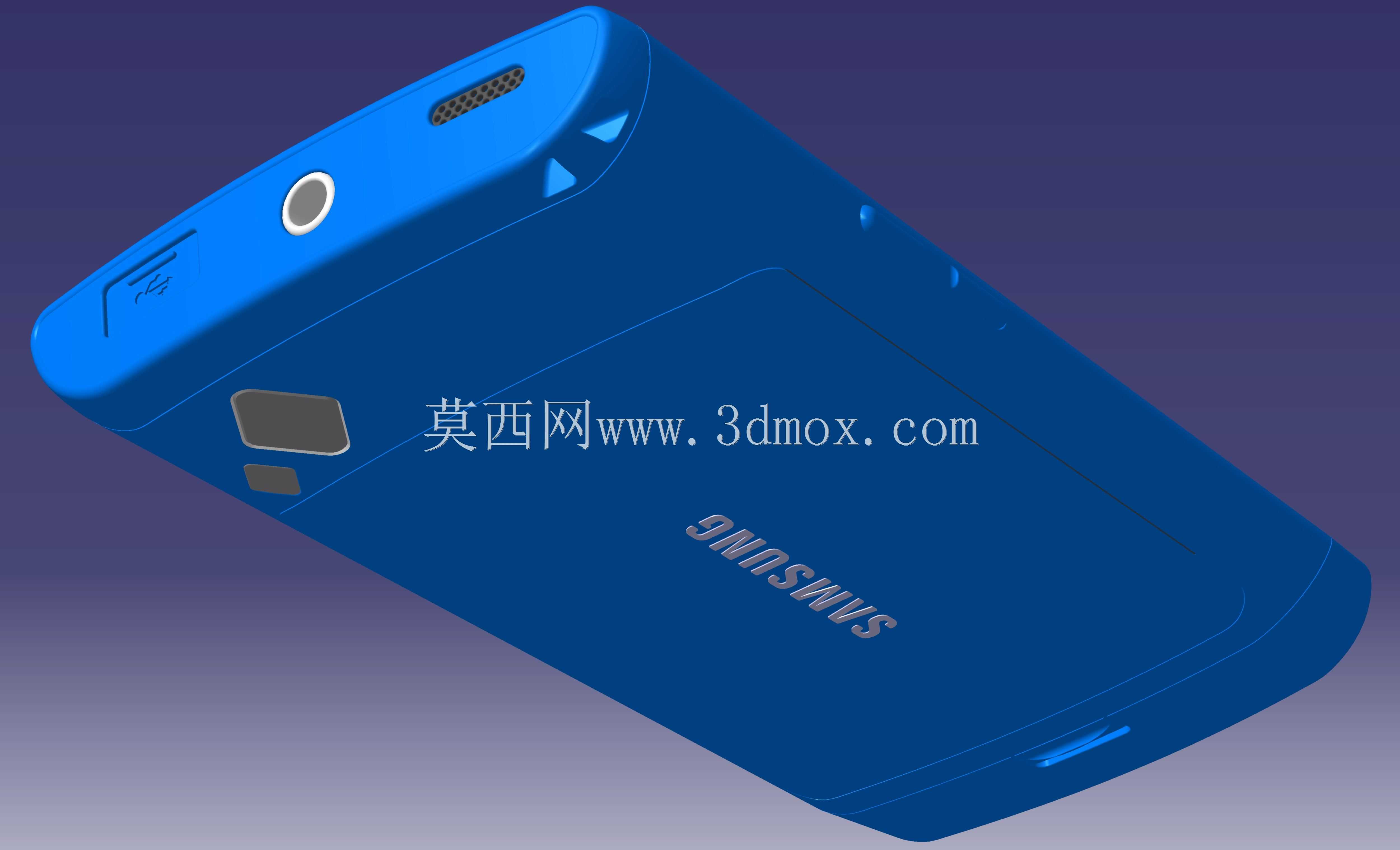

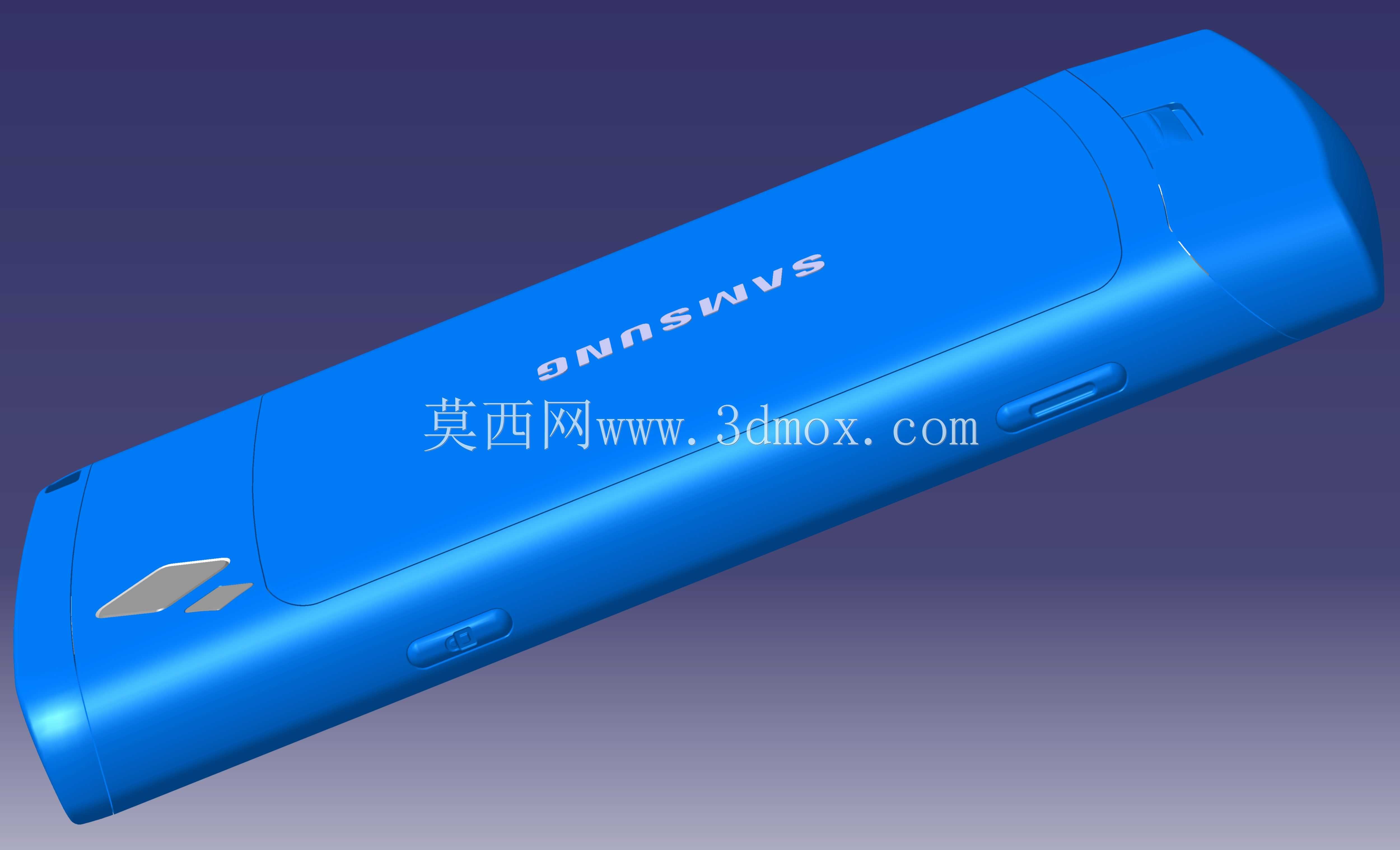

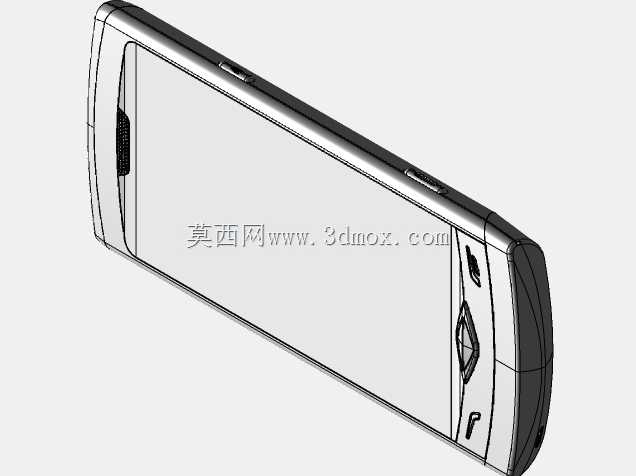

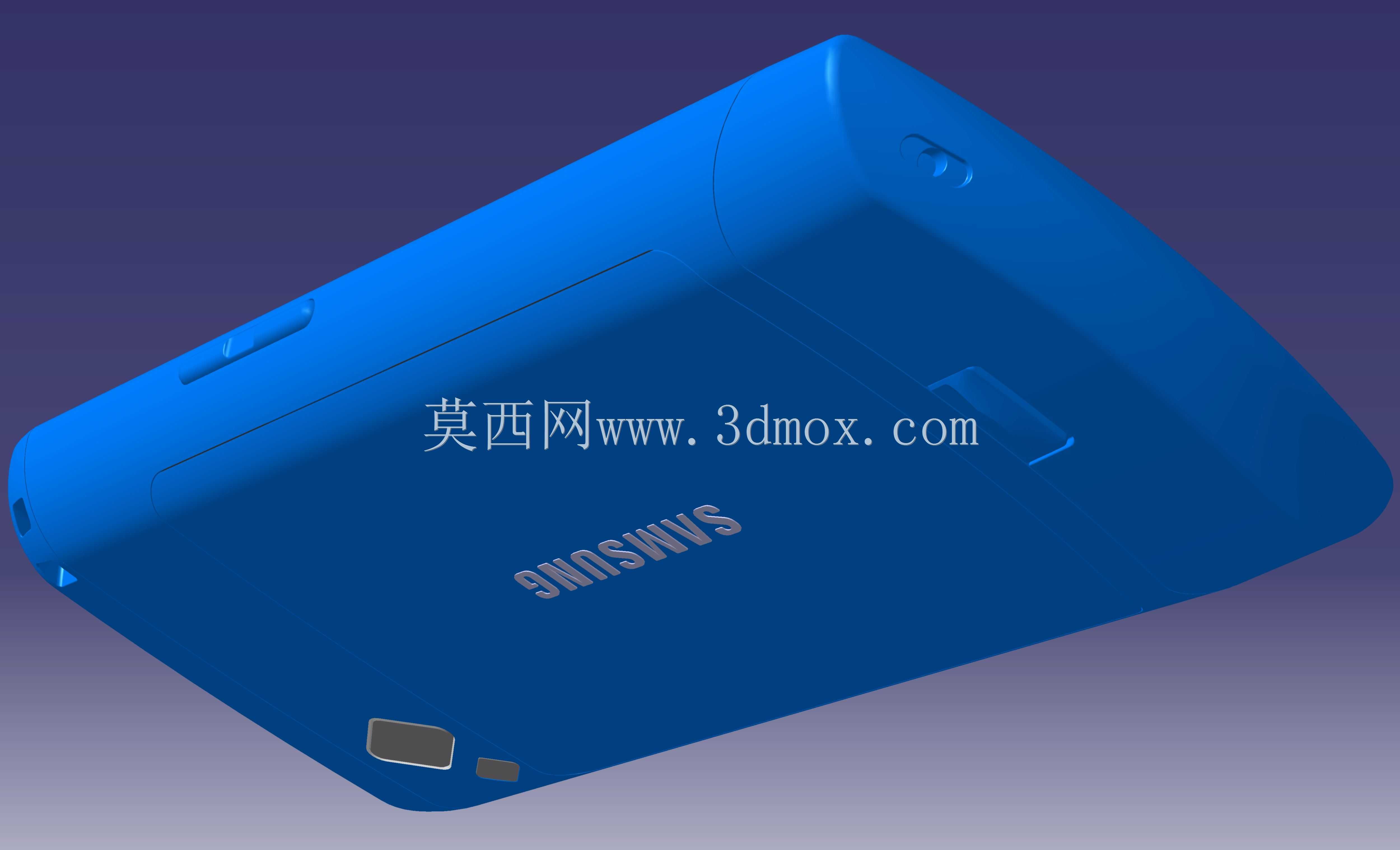

三星GT S8500直板手机外观结构三维数模

　　这款直板手机的三维结构数模，完整还原了三星GT S8500的整机外观与装配边界，在消费电子结构设计领域可作为直板触控机型的参考样本，适用于手机保护套开发、周边配件适配、外观方案迭代等实际工程场景。从实际使用场景来看，这类直板触控机型在当年主打便携通讯与移动多媒体功能，整机的握持弧度、按键布局都围绕单手握持操作的人机需求设计，数模中完整保留了机身背部的弧度过渡，侧边按键的凸起高度，以及摄像头区域的局部凸起结构，这些细节直接决定了后续配件开模时的贴合精度，比如做TPU保护套的时候，侧边按键的让位槽深度、摄像头区域的开孔避让尺寸，都可以直接从数模中提取参考，不需要反复逆向扫描实物，能大幅缩短配件开发的前期周期。

　　从设计思路层面拆解，这款机型采用一体化直板机身，没有滑盖、翻盖的活动结构，整机的结构强度更容易控制，数模中可以看到机身中框与后盖的衔接止口位置，做了均匀的错位搭接设计，这类设计既可以保证装配后的缝隙均匀度，也能在日常跌落时分散冲击力，避免后盖直接脱开。机身背部的品牌标识区域做了轻微的凹陷处理，既可以保证标识印刷后的附着力，也能避免日常放置时标识被桌面摩擦磨损，这类细节处理在早期直板触控机型中非常典型，是兼顾外观质感与耐用性的常见设计手法。

　　数模中呈现的整机外形尺寸符合当年3G直板手机的主流便携边界，机身厚度控制在单手握持不硌手的范围，边角做了大R角过渡，握持时的受力面积更大，长时间持握不会有明显的压痕。机身顶部与底部的接口区域，数模预留了对应的装配让位空间，虽然没有呈现内部的主板堆叠结构，但外观面的所有开孔、凸起、凹陷特征都完整还原，包括侧边的音量按键、电源按键的位置与凸起高度，背部摄像头与闪光灯的相对位置，以及底部的挂绳孔、麦克风开孔位置，这些特征对于做外观验证、手板制作来说精度足够，不需要额外补充外观面的逆向数据。

　　在实际工程应用中，这类消费电子的外观数模还可以用于人机交互的模拟验证，比如在数模中导入手部模型，模拟单手握持时拇指的操作覆盖范围，验证按键位置是否符合多数用户的操作习惯，也可以用于展示类场景的渲染素材，不需要重新搭建外观模型就能直接输出不同角度的产品展示图。另外在结构教学场景中，这款机型的数模可以作为直板消费电子的典型案例，讲解一体化机身的止口设计、外观面的拔模角度处理、局部凸起结构的壁厚过渡原则，比如摄像头区域的凸起位置，数模中做了均匀的壁厚过渡，没有出现壁厚突变的位置，能有效避免注塑生产时出现缩痕、翘曲等缺陷，这类细节处理对于刚接触消费电子结构设计的工程师来说，是非常直观的参考样本。

　　从安装与适配的角度来说，数模的外观面公差控制在消费电子配件开发的允许范围内，做贴膜、保护壳、桌面支架等周边产品时，可以直接提取外观曲面进行配合结构设计，比如保护壳的内表面可以直接偏移机身外曲面0.15-0.2mm的间隙，预留装配公差与涂层厚度，不需要反复调整配合间隙。机身侧边的按键位置，数模中准确还原了按键的轮廓与凸起高度，做保护壳的按键让位时，可以直接对应按键轮廓做全包或者镂空设计，保证按键按压时的手感不受影响。摄像头区域的凸起高度也在数模中准确呈现，做保护壳时可以对应做0.1mm左右的高出设计，避免日常放置时镜头直接接触桌面被刮花，这些细节的准确还原，让数模的实际工程应用价值远高于单纯的外观展示模型。
