机架式24通道音频接口设备结构建模

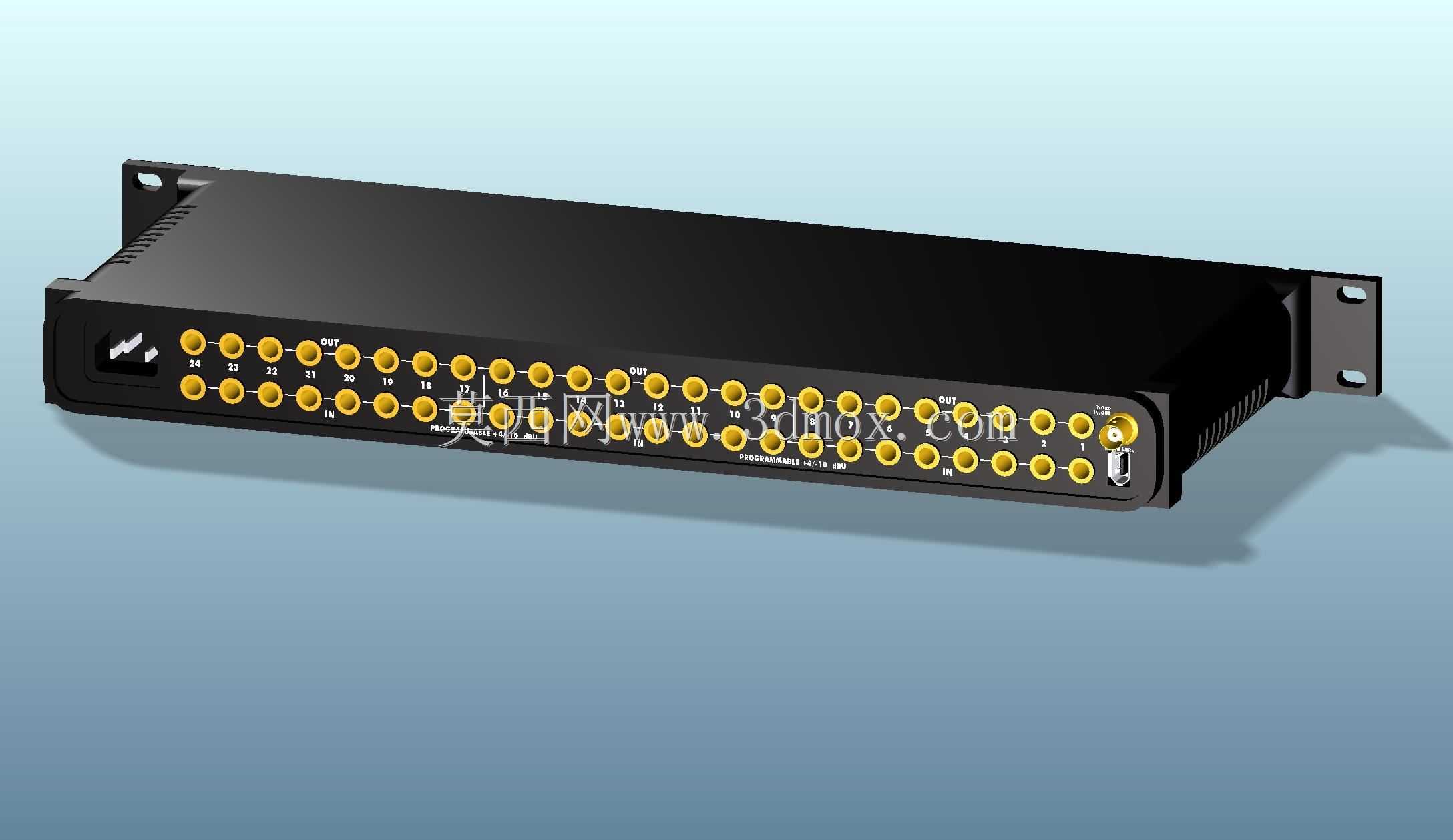

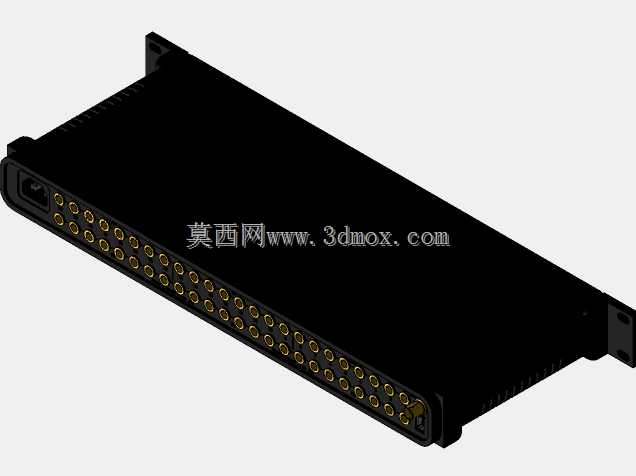

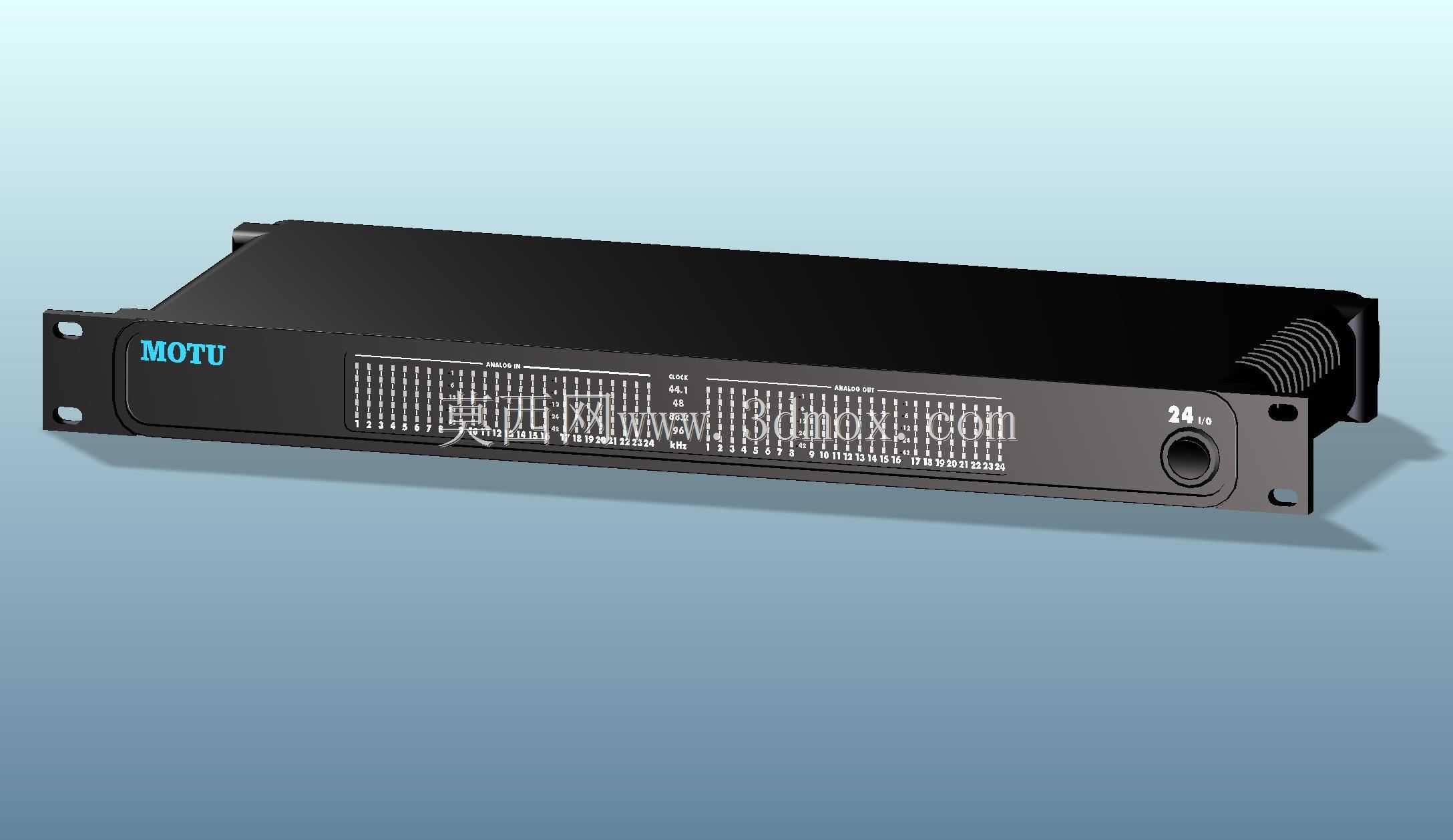

本次建模的24通道音频接口，是面向专业录音棚、中小型音乐工作室、现场扩声系统搭建的核心音频处理设备，建模过程完全参照标准1U机架式设备的安装规范开展，首先确定设备整体宽度为标准19英寸机架适配尺寸，深度控制在常规机架设备安装预留的250mm区间内，高度严格遵循1U机架单元的44.45mm标准，确保模型导入工作室布局装配体后，能直接匹配标准机柜的安装孔位，不会出现装配干涉问题。从设备实际用途来看，这类多通道音频接口承担着模拟音频信号与数字信号双向转换的核心作用，24路输入通道可同时接入多路话筒、乐器线路信号，输出通道可对接监听系统、效果器、多轨录音设备，是搭建中小型录音系统时信号链路的核心枢纽，建模时针对前面板的功能区域做了精细化还原：左侧预留品牌标识区域，中部为24路通道的信号状态指示灯阵列，每一路指示灯的排布间距、透光区域尺寸都参照实物比例设置，右侧设置耳机监听输出接口，接口周边做了凹陷式的结构处理，避免插拔耳机时与相邻机架设备产生空间冲突。设备两侧的机架安装耳做了加厚结构处理，安装孔位严格对齐标准19英寸机架的孔距规范，耳片与机身主体的连接位置做了圆弧过渡，既保证结构强度，也避免锐边在安装过程中划伤操作人员。机身侧面的散热格栅采用斜向开槽结构，建模时还原了格栅的通风间隙，既保证设备长时间工作时的空气流通散热需求，也避免开槽过大导致内部结构外露影响外观整体性。后面板的各类接口区域在建模时预留了足够的插拔操作空间，接口排布遵循常规专业音频设备的布局逻辑，信号输入输出接口分区设置，电源接口放置在边角位置，避免线缆缠绕干扰信号传输。建模过程中优先考虑工作室布局规划的使用需求，模型的外形轮廓、安装尺寸完全匹配实际工程安装标准，结构设计师在做工作室机柜排布、系统搭建方案验证时，可直接调用该模型完成装配，提前预判设备安装位置、线缆走向、散热空间预留等实际工程问题，减少现场安装时的调整工作量。设备外壳采用一体冲压成型的金属壳体结构，边角做了小圆弧钝化处理，既提升壳体结构强度，也避免运输安装过程中的磕碰损伤，前面板的指示灯区域做了内凹设计，表面覆盖半透明透光片，建模时对不同材质的外观特征做了区分，方便后续渲染时呈现真实的材质质感。
