棘轮快扳手动工具三维结构设计

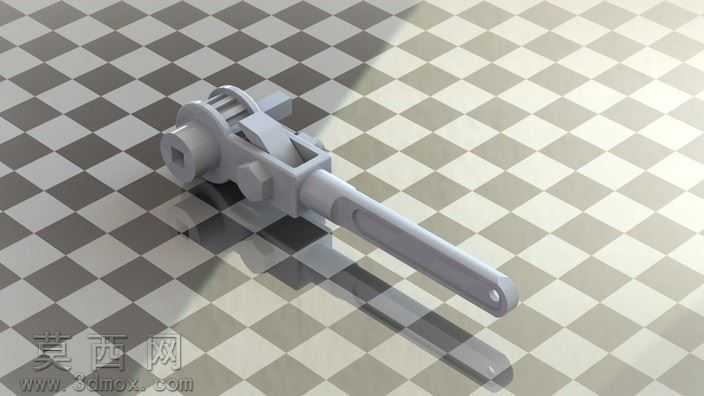

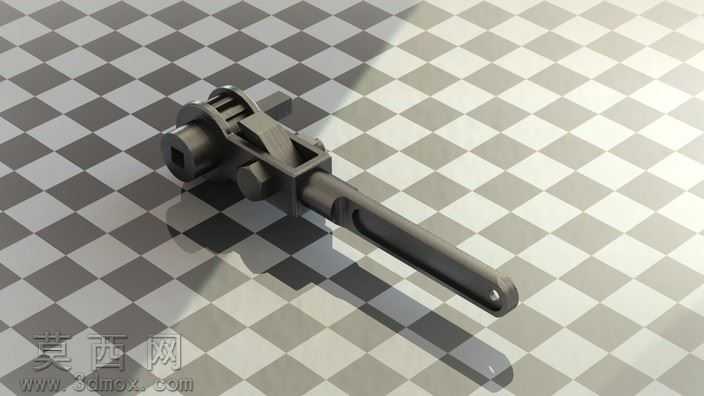

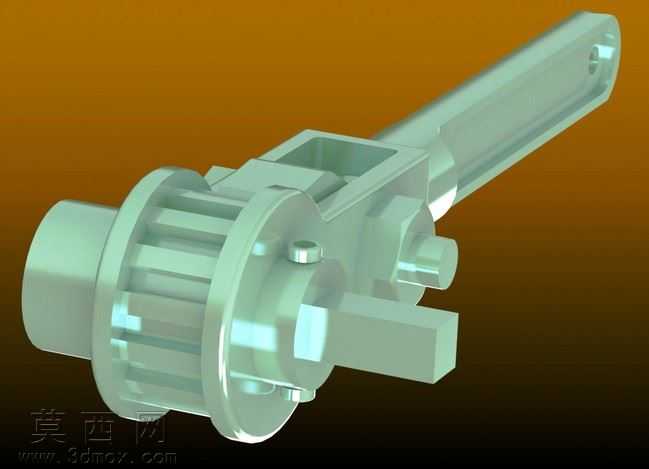

本作品为棘轮快扳类手动紧固工具的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据手动棘轮扳手的实际功能尺寸，拆分出扳手头棘轮腔体、棘爪卡位结构、换向拨块、长握持手柄、尾部挂孔等独立零部件，对每个零件的装配配合关系做精准约束，确保棘轮单向锁止、换向切换的运动逻辑符合真实工具的使用特性。建模过程中对棘轮齿形做了细节优化，齿面的啮合角度、棘爪的复位弹簧安装位都做了1:1的结构还原，手柄部分做了符合人体工学的弧面收窄与防滑槽设计，既保证握持的贴合度，也还原了真实产品的外观细节。材质与渲染阶段，整体模型赋予哑光磨砂合金钢材质，调整金属材质的粗糙度、反射率参数，模拟经过发黑防锈处理的工具表面质感，棋盘格地面采用高对比度的哑光灰白格材质，搭配柔和的影棚布光，通过主光、辅光、轮廓光的三层打光方案，清晰呈现扳手表面的结构转折、边角倒角细节，阴影做了柔化处理，避免生硬阴影遮挡结构细节，最终渲染图可以清晰展示扳手的整体形态与各部分结构特征。设计思路上，这款棘轮快扳主打狭小空间内的紧固件拆装作业，因此整体结构做了紧凑化处理，扳手头的外径控制在合理范围，长手柄提供足够的扭力臂，无需大角度摆动即可完成紧固件的旋紧或旋松，换向结构集成在扳手头侧面，拨动手感清晰，可快速切换旋向，尾部的挂孔设计方便工具收纳悬挂，整体结构没有冗余设计，所有特征都服务于手动紧固作业的实用需求，建模过程中对所有活动部件做了干涉检查，确保虚拟装配状态下各部件运动无卡滞、无穿模，完整还原了实物产品的装配逻辑与功能特性。
