手动杠杆式易拉罐罐头破碎机结构设计

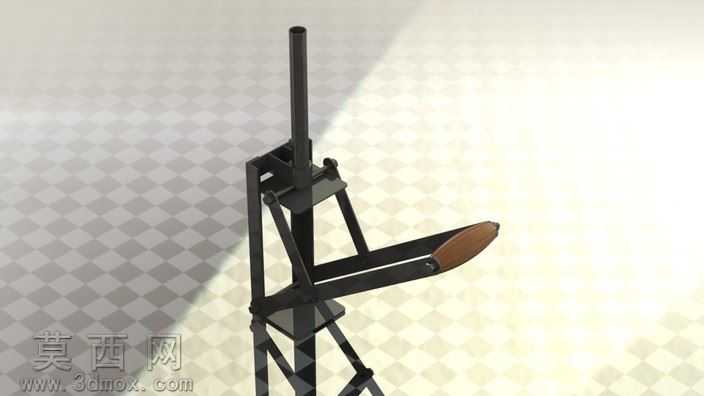

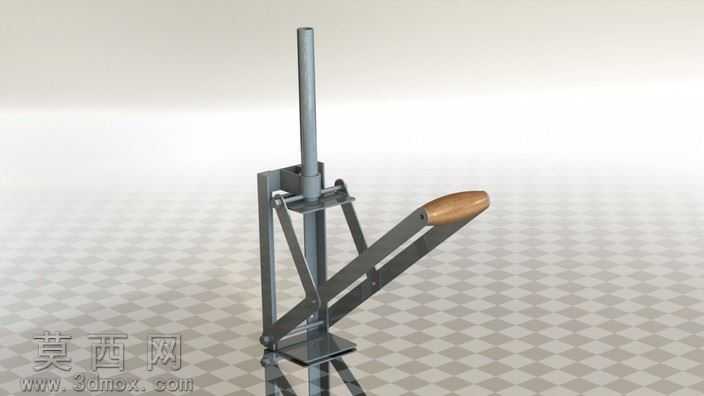

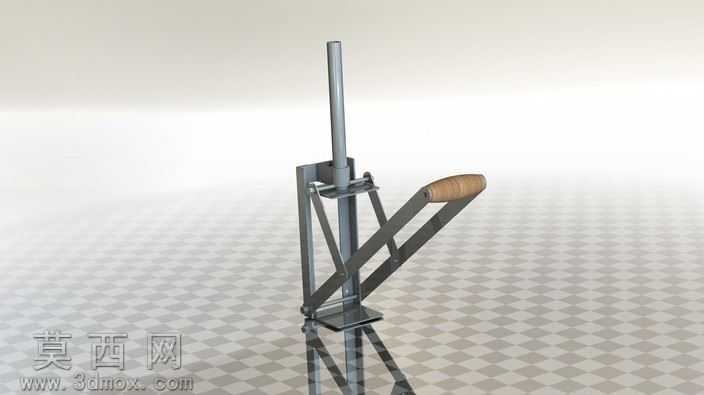

本作品为手动杠杆式小型破碎设备，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，从基础的底座定位结构开始搭建，依次完成竖向导向立柱、杠杆施力臂、压合执行端、木质握持手柄等独立零件的建模，每个零件均添加了符合实际加工要求的圆角、倒角特征，避免出现尖锐的工艺死角，同时对各活动铰接位置添加了同轴心、重合等标准装配约束，完整还原了设备的活动行程范围，可在软件环境下模拟手动压下手柄时压块沿立柱向下运动的完整动作过程，验证结构运动无干涉。渲染阶段采用工作室渐变灰白背景，搭配棋盘格地面环境，添加了柔和的顶光与侧补光，对金属结构件赋予哑光冷轧钢材质，还原金属表面细微的磨砂质感，对手柄部分赋予实木纹理材质，清晰呈现木材的自然纹理走向，地面添加了符合物理规律的软反射效果，让整体渲染效果真实自然，清晰展现设备的结构比例与外观细节。结构设计上采用二级杠杆增力结构，通过合理设置杠杆支点与力臂的长度比例，让使用者仅需施加较小的握力即可在压合端产生足够的压碎力，轻松实现易拉罐、薄铁皮罐头的压合变形，竖向立柱为压块提供精准的垂直导向，避免压合过程中出现偏载卡顿，底部方形底座可稳定放置在桌面等平面上，保证操作过程中的设备稳定性。设计思路围绕家用、小型废品回收场景的轻量化需求展开，摒弃了电动破碎设备的复杂结构与供电需求，整体结构简单可靠，零部件数量少，加工难度低，普通机加工条件即可完成全部零件的制作，维护成本极低，能够满足日常零散废品的压减体积需求，帮助用户减少废弃易拉罐、空罐头的存放空间，提升废品收纳与回收的便利性。
