乐高列车用多工位旋转编码器安装基座

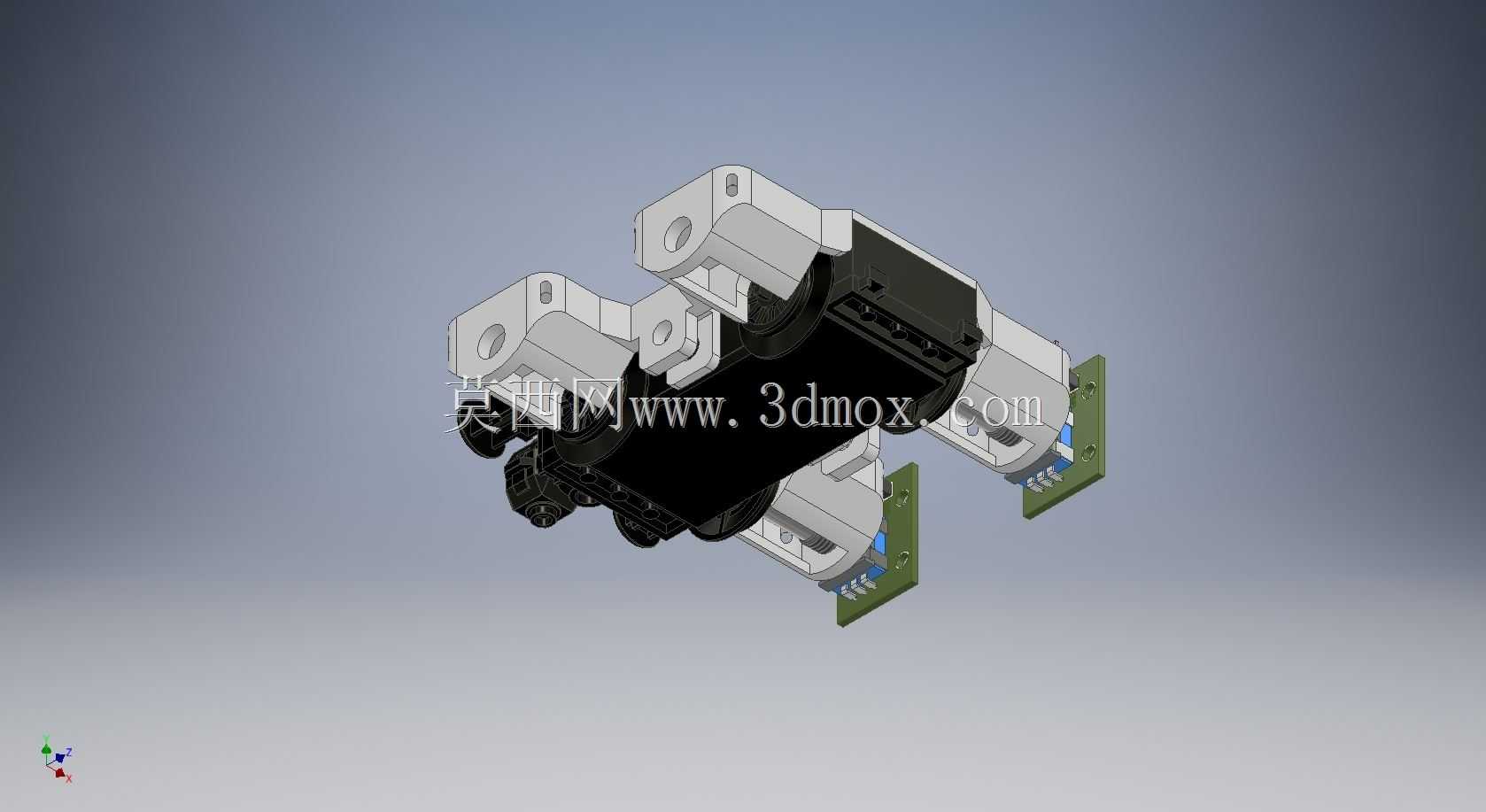

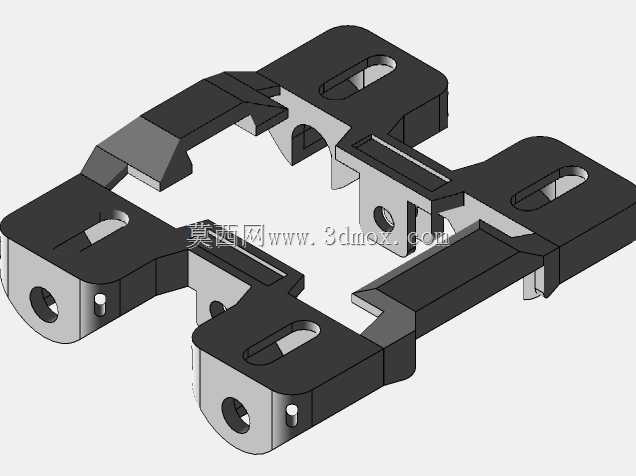

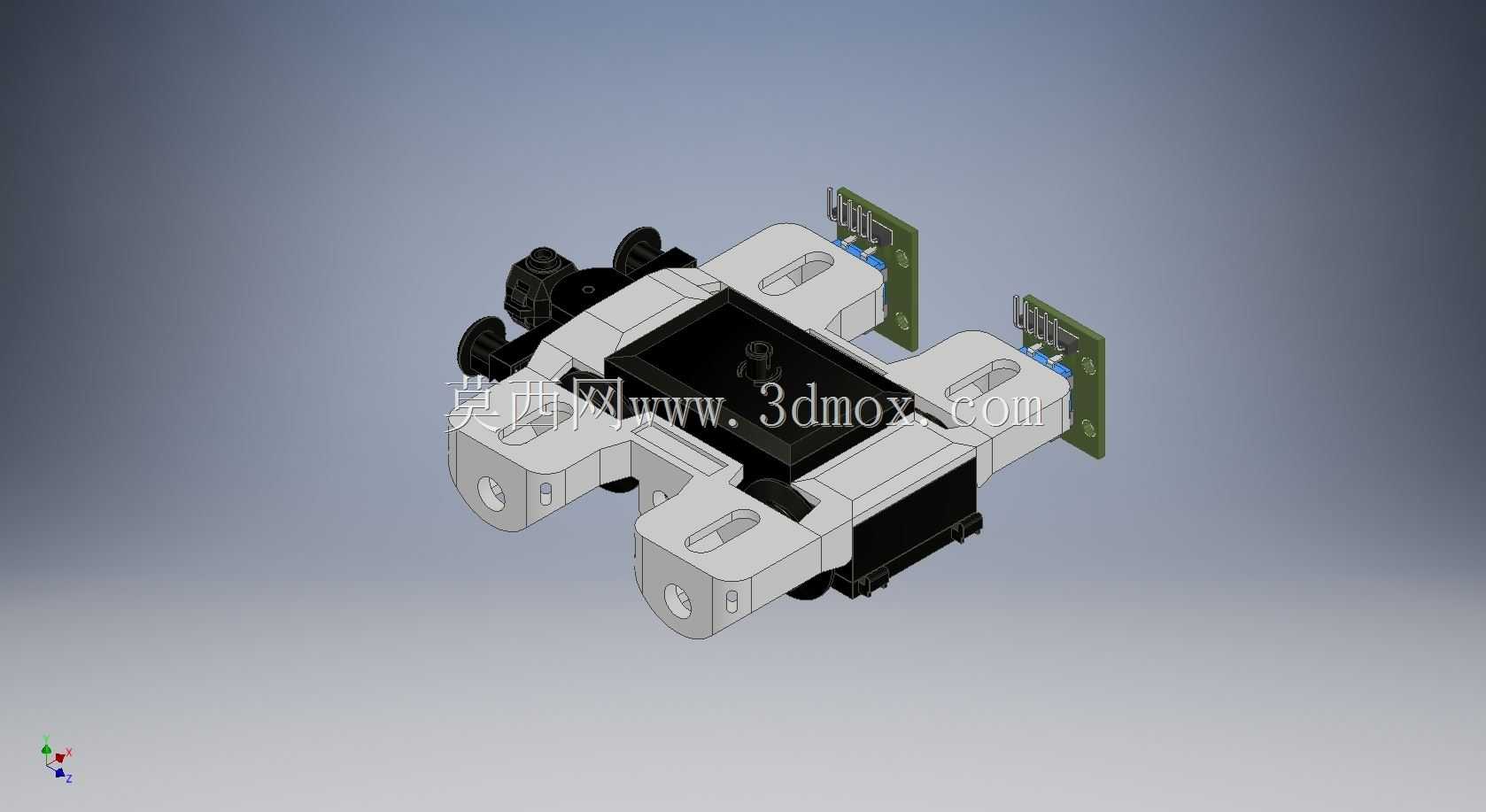

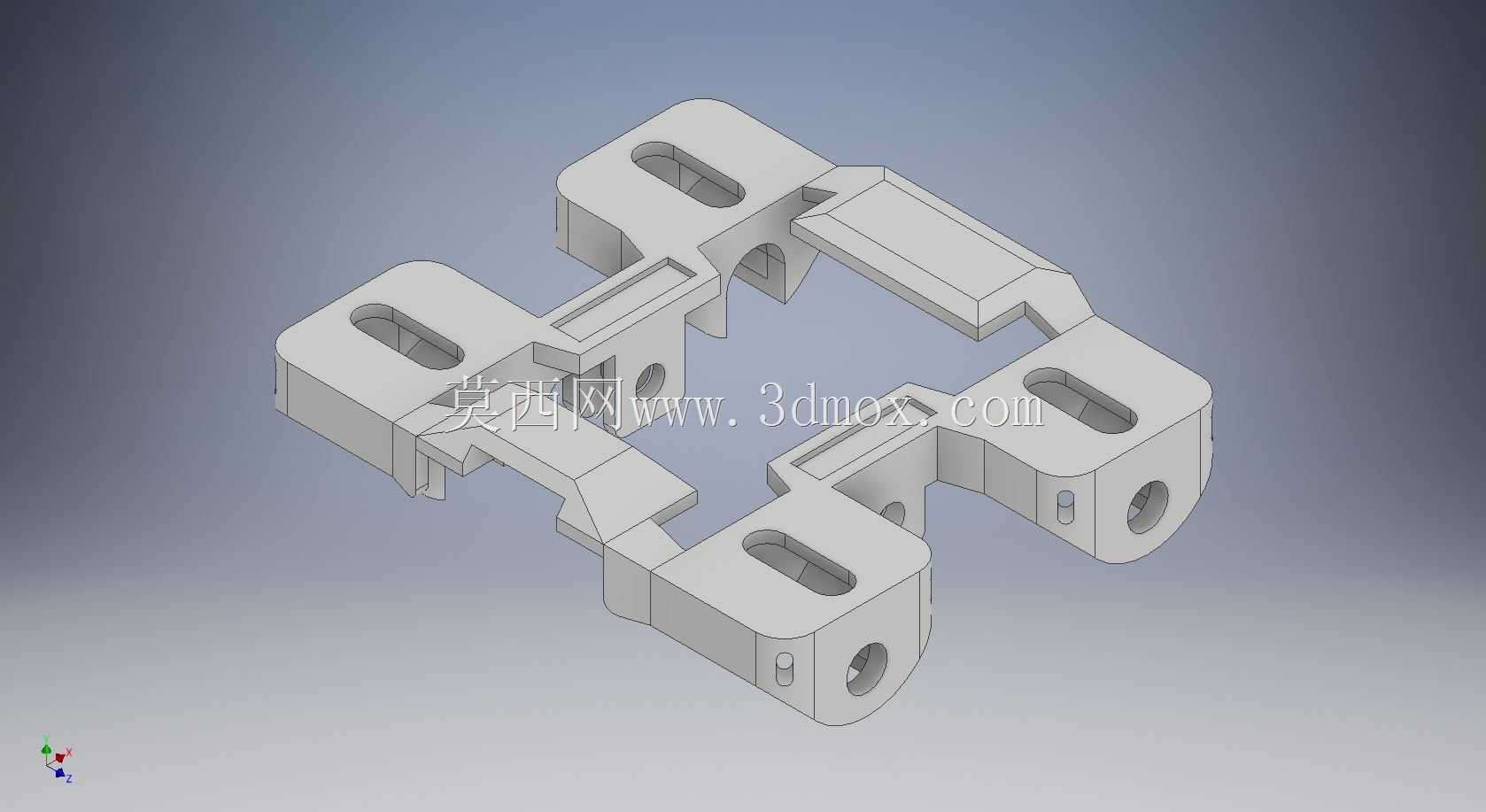

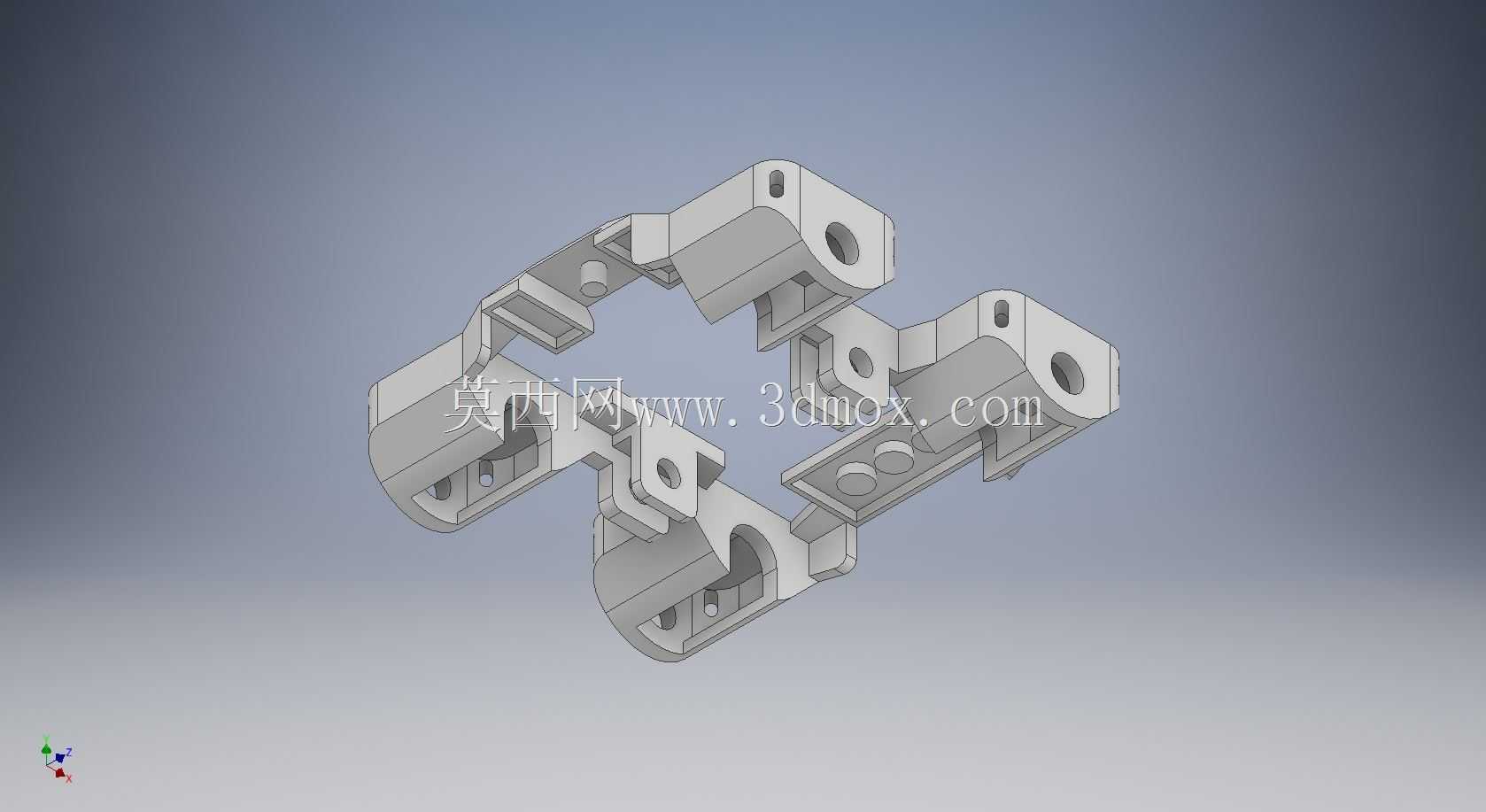

在积木类科教模型与小型轨道载具的二次改装场景中，旋转编码器的安装固定一直是容易被忽略却直接影响测速、定位精度的核心环节，这款适配乐高列车结构的编码器安装基座，正是针对多编码器同步布设的需求完成的结构设计。日常做乐高列车的动力改装、轨道运行数据采集时，很多玩家会遇到编码器安装位不足、固定后同轴度偏差大、运行中支架受震动松脱的问题，单点位的编码器安装只能采集单轴转速，无法实现差速检测、转向角度反馈这类更精细的控制需求，这款基座在设计之初就把多工位集成作为核心目标，整体结构完全匹配乐高积木的标准安装孔位间距，不需要额外对积木梁、轴做破坏性修改，就能直接卡装在列车底盘的预留安装位上。从结构布局来看，基座采用对称式的分体连接设计，四个编码器安装位沿基座中心呈环形均匀排布，每个安装位都预留了和标准旋转编码器外径匹配的卡接槽，槽位侧边设计有带通孔的固定凸耳，既可以用乐高标准销钉完成编码器的侧向顶紧固定，也能穿过细小的扎带做二次加固，避免列车在轨道接缝处行驶产生的震动导致编码器移位。基座中间的连接筋采用镂空式设计，在保证四个安装位相对位置精度的前提下尽可能降低自身重量，不会给乐高列车的动力输出增加额外的负载，连接筋上预留的多个标准孔位，还可以兼容不同尺寸的乐高轴、连接件穿过，方便根据实际的底盘布局调整安装高度，适配不同规格的列车电机输出轴间距。实际安装时需要注意，基座的下边缘和列车底盘的安装面完全贴合，四个安装位的中心轴线和对应轮轴的轴线偏差控制在0.1mm以内，能有效避免编码器转轴因为偏心产生的额外径向力，延长小型编码器的使用寿命，每个安装位的侧边都预留了编码器走线的缺口，线束可以顺着缺口规整排布到列车底盘的线槽内，不会和运行中的轮组、传动齿轮产生干涉。针对乐高列车常见的底盘空间狭窄问题，这款基座的外形轮廓做了切角处理，四个角位的多余材料全部去除，不会和底盘上的电池盒、电机驱动板等原有部件产生位置冲突，安装边界完全控制在乐高标准2x6积木块的投影范围内，不管是改装老式的9V电机列车，还是 newer的PF动力系统列车，都能找到合适的固定点位。在做闭环控制的乐高列车改装时，四个编码器可以分别对应四个轮轴的转速采集，通过对比四个轮轴的转速差，就能精准判断列车是否出现轮组打滑、过弯时的内外轮差状态，给控制系统提供更精准的运行数据，相比单编码器的采集方案，数据采样的维度更丰富，控制精度也能提升一个层级。基座的卡接结构采用和乐高积木一致的公差配合标准，插拔力度适中，既不会因为配合过松导致行驶中脱落，也不会因为配合过紧造成安装拆卸困难，固定凸耳的厚度经过反复验证，既能提供足够的夹紧力，也不会因为长期受力出现塑性变形，即使反复拆装调整编码器位置，也能保持足够的固定强度。日常使用中不管是做科教类的列车运行实验，还是搭建自动化的轨道调度模型，这款基座都能解决多编码器同步安装的痛点，不需要玩家自行切割、粘接积木件来制作临时支架，所有安装点位的位置精度都经过三维结构校验，安装完成后不需要反复调整编码器的同轴度，能大幅缩短改装调试的时间。
