乐高列车电机与旋转编码器轴间转接套筒

　　在桌面级小型运动控制实验、乐高城市列车改装以及教学演示平台搭建过程中，经常会遇到标准乐高动力组输出轴与第三方旋转编码器转轴之间轴径、截面形状不匹配的问题。乐高列车驱动电机多采用带十字孔或特定截面的塑料输出端，而微型增量式编码器普遍伸出圆轴并依赖紧定螺钉、抱紧套实现周向固定，二者直接对接时容易出现打滑、偏心、轴向窜动，导致脉冲计数失真、速度闭环波动。这个转接套筒正是为填补这一安装间隙而设计的薄壁空心轴套类零件。

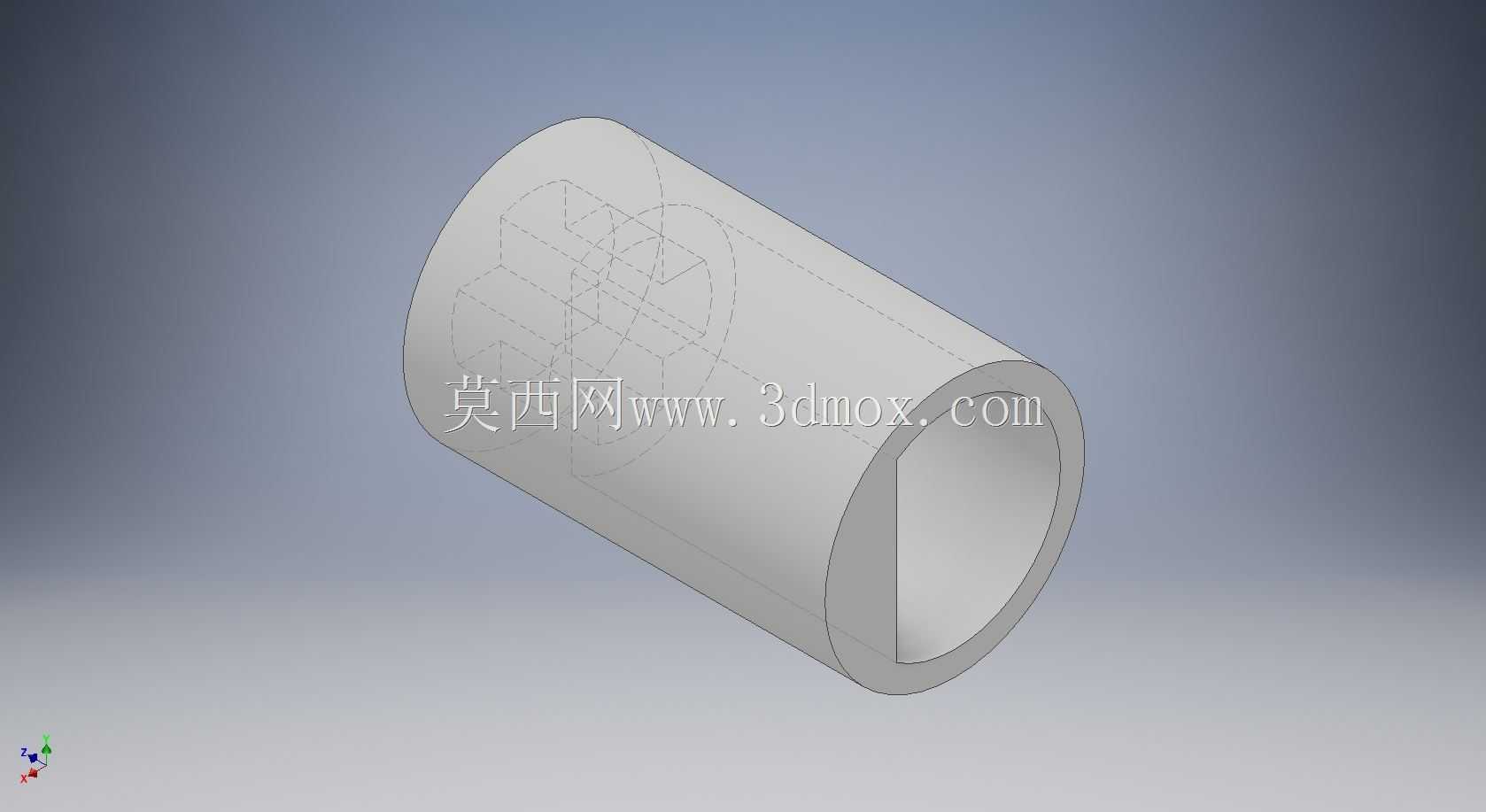

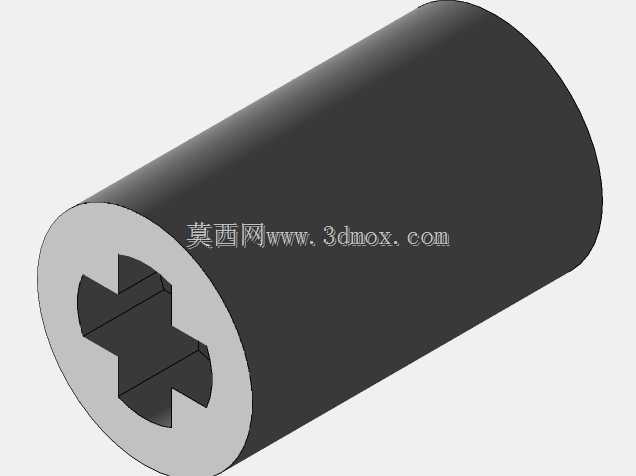

　　从结构上看，零件整体呈圆筒形态，一端内孔按照乐高电机轴的配合特征成型，能够容纳十字轴或对应截面并传递扭矩；另一端内孔按编码器圆轴尺寸设计，可通过侧壁紧定螺钉、抱紧切口或粘接方式与编码器轴锁紧。外圆保持连续圆柱面，既作为装配时的握持与对中基准，也可在需要时穿过轴承或支架孔，形成中间支撑。套筒壁厚经过权衡：过薄会在注塑或3D打印后出现翘曲、开裂，承受启停冲击时容易变形；过厚则增加转动惯量，对小功率列车电机和高分辨率编码器的动态响应不利，还会挤占本就狭窄的转向架安装空间。

　　设计思路上优先保证同轴度，因为编码器用于测量转速、位置和走行距离，若转接件两端孔不同心，电机每转一圈都会产生周期性径向跳动，编码器轴承承受附加径向载荷，输出脉冲相位也会不稳定。建模时将两端配合孔放在同一旋转轴线上，外圆与内孔采用同轴约束；乐高端配合略留装配间隙，方便手工拆装且不致松旷，编码器端则偏向较紧的过渡配合，依靠螺钉压紧消除回程间隙。筒身长度覆盖两根轴的插入深度，同时避免与电机壳体、编码器外壳或线缆发生干涉。

　　实际安装时，先将套筒压入或套入乐高电机输出轴，确认端面贴合、卡接到位，再把编码器轴从另一端插入，调整编码器支架使壳体保持固定、轴系自由旋转。编码器本体不能随轴转动，通常通过L型支架、铝型材或乐高梁夹持固定；套筒只负责旋转轴之间的扭矩传递，不承担编码器重量。若用于列车轮速测量，应尽量把编码器布置在电机输出端或减速后稳定旋转的位置，减少齿轮间隙带来的角度误差。若用于位置闭环，还要在装配后手动盘车，观察全行程内有无卡滞、异响和偏心摆动。

　　外形尺寸方面，这类转接件的外径受乐高车辆底架限界约束，需落入电机与转向架之间的剩余空间；内孔长度要保证乐高轴插入后不顶死，编码器轴插入深度又足以让紧定螺钉压在轴的平面或有效圆面上。端面倒角不可省略，它能引导轴件快速入孔，并降低塑料件边缘崩裂风险。侧壁若设置紧定螺钉孔，孔位应避开乐高轴截面的薄弱区域，螺钉压紧点优先对应编码器轴的平整部位；采用抱紧槽结构时，槽宽和螺钉间距要控制在可产生足够夹紧力、又不使套筒断裂的范围内。

　　在教学和原型验证场景中，该套筒还承担快速切换传感器的作用。同一台乐高列车可通过更换不同内孔尺寸的转接件，适配不同外径的编码器，进而测试脉冲数、测速分辨率和闭环控制参数。选材上若采用3D打印，应关注层纹对孔配合的影响，孔轴公差可根据打印收缩率适当补偿；若采用机加工塑料或金属件，则能获得更稳定的同轴度和耐磨性，但质量增加后需重新评估电机负载。整个零件虽然结构简单，却直接决定速度反馈链路的可靠性，建模时不能只按外观画成空心圆筒，而应把配合截面、锁紧方式、安装边界和轴系对中一起纳入结构考量。
