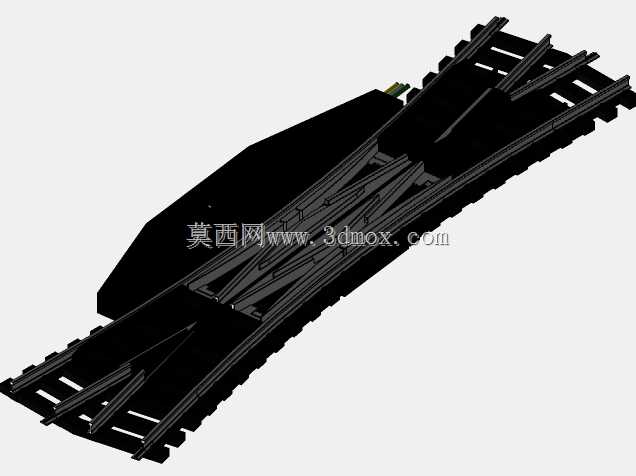

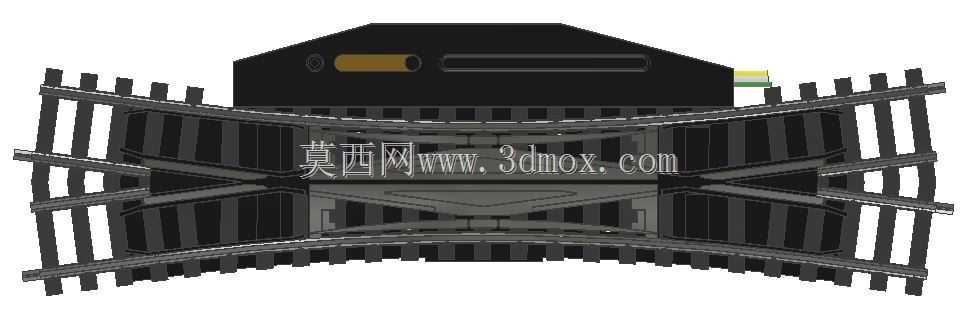

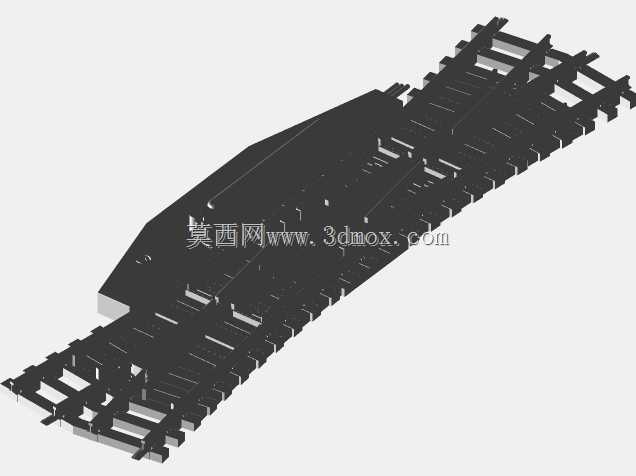

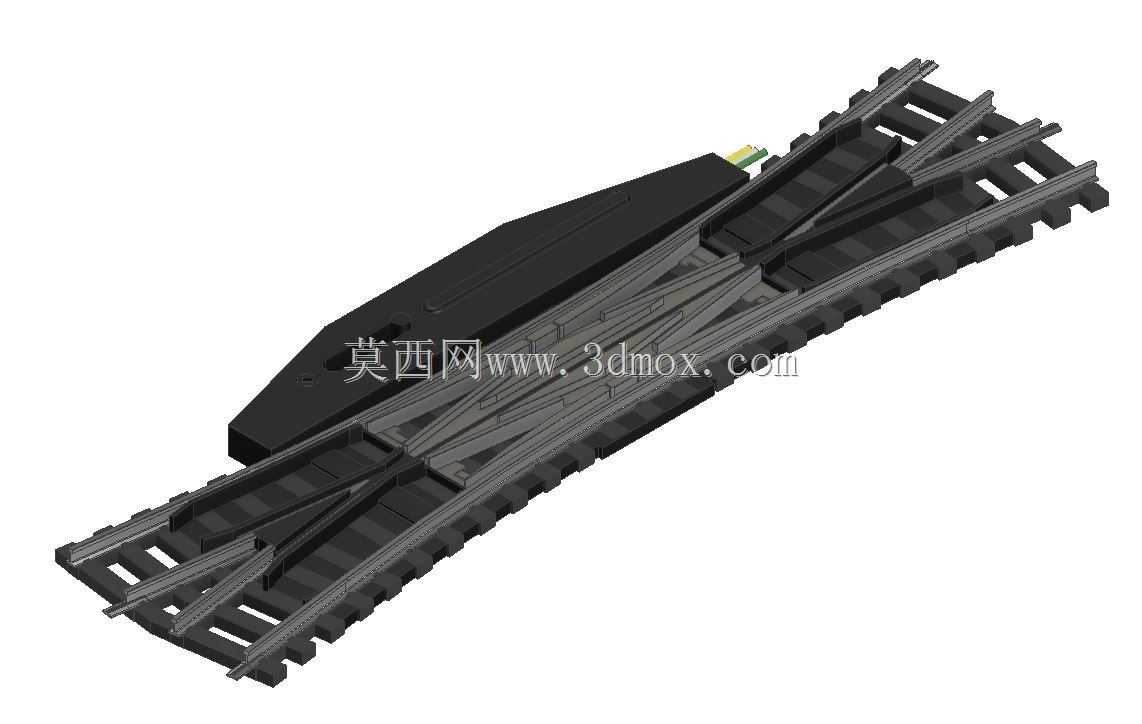

N比例15度电动双交叉铁路道岔结构

该款15度双交叉电动道岔主要应用于N比例铁道模型沙盘的线路布设场景，可在有限的沙盘空间内实现两条交叉线路的多方向通行切换，解决小比例沙盘线路交叉时的通行路径冲突问题，适配1:160比例的N轨距轨道系统，能够满足模型铁路运行时的多股道调度需求，还原真实铁路枢纽的交叉渡线作业逻辑。从实际功能来看，该道岔集成了电动驱动结构，无需手动拨叉即可完成辙叉位置的切换，可通过外接控制电路实现道岔通行动作的远程操控，匹配模型铁路的数字化控制系统，在沙盘运行时可配合信号系统完成列车的路径引导，避免列车在交叉区段出现脱轨、挤岔的问题。设计层面上，该道岔采用了真实铁路双交叉渡线的结构等比例缩放，辙叉部分的翼轨、心轨轮廓严格按照15度交叉角的几何关系排布，保证轮缘槽的宽度适配N比例车轮的轮缘尺寸，轨距保持在9mm的N轨距标准范围内，轨条排布兼顾了交叉点的强度与走行平顺性，底部的道床结构采用一体化成型设计，既还原了真实铁路道砟的视觉效果，也为轨条提供了稳定的安装基准，侧边的电动驱动模块采用内嵌式布局，不会超出道床的外轮廓边界，避免与沙盘上的其他场景部件产生安装干涉。安装边界方面，该道岔的整体长度、宽度尺寸适配N比例沙盘的常规轨道模数，两端的接口与同系列标准轨道的连接卡扣完全匹配，可直接拼接在直轨、弯轨段之间，无需额外裁切调整，底部为平面结构，可直接通过粘接或者卡扣固定在沙盘基板上，驱动模块的接线端位于道岔侧方，预留的接线空间足够容纳常规模型导线的布设，不会出现走线挤压导致的道岔动作卡滞问题。结构细节上，道岔的尖轨与心轨的联动结构做了简化缩放处理，在保证动作可靠性的前提下缩小了整体体积，辙叉处的护轨结构完整，能够在列车通过交叉点时引导车轮轮缘顺利通过有害空间，避免车轮骑上轨面引发脱轨，轨条表面的细节还原了真实钢轨的顶面轮廓，走行面的平整度满足小比例模型列车的低速通行需求，道床侧面的轮廓做了倒角处理，拼接时与相邻轨道段的道床衔接自然，不会出现明显的拼接缝隙影响沙盘整体观感。
