带刻度标识的克莱因瓶结构造型设计

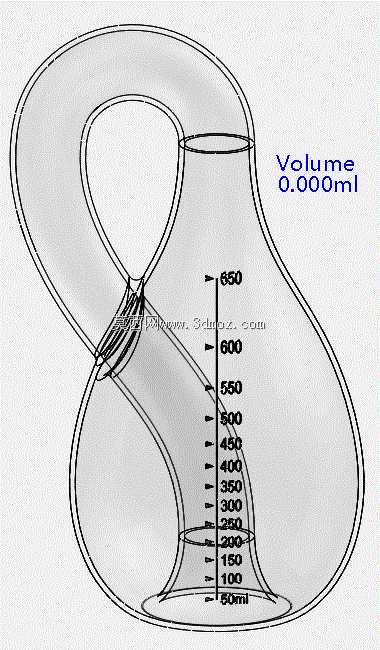

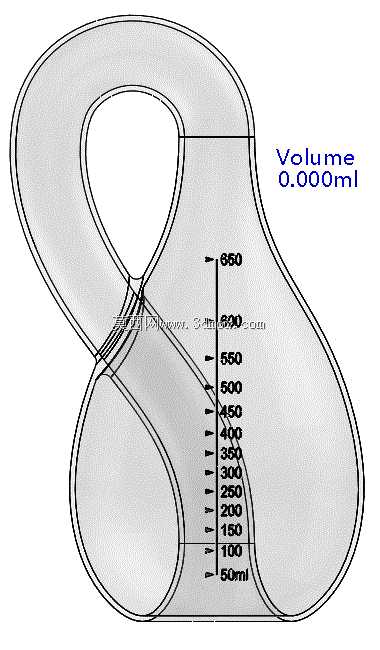

这款带刻度的克莱因瓶结构，在拓扑学教具展示、科普装置陈列、创意容器开发场景中有着独特的应用价值。区别于常规无标识的克莱因瓶造型，该结构在曲面瓶身外侧集成了连续的容积刻度线，能够直观呈现这类无定向曲面的空间容积分布特性，解决了传统拓扑展示模型仅能呈现结构形态、无法量化空间容积的问题。从设计思路来看，建模过程中首先需要构建克莱因瓶的连续闭合曲面，保证瓶颈与瓶身的贯穿过渡处曲率连续，避免出现曲面褶皱、曲率突变的问题，同时要兼顾透明材质的壁厚均匀性，整体壁厚控制在2mm左右，既保证结构的成型强度，也能满足透明材质的透光展示效果。刻度线的排布沿着瓶身外侧的曲面母线方向布置，每一条刻度线都垂直于所在位置的曲面法向，避免因曲面弧度导致刻度读数出现视觉偏差，刻度标识的数值从瓶底向上依次排布，覆盖瓶身有效容积区间，读数精度可达到10ml量级。从安装与摆放边界来看，该结构底部设计有平整的圆形支撑面，支撑面直径为瓶身最大直径的三分之一，放置在水平台面上时重心落在支撑面范围内，无需额外辅助固定结构即可稳定摆放，整体高度控制在200mm区间，最大横截面宽度为90mm，不会占用过多展示空间，适配常规展柜、桌面的摆放尺寸要求。在实际应用中，该结构既可以作为高校数学、力学专业的拓扑学教学演示教具，帮助学生直观理解单侧曲面的空间特性，也可以作为创意文创产品的结构原型，通过透明树脂、玻璃等材质成型后，作为特色陈列装置使用。建模过程中对曲面的顺滑过渡做了专项优化，瓶颈与瓶身的相交处做了圆角过渡处理，避免尖锐棱边导致的成型应力集中，同时也能减少透明材质成型时的光线折射畸变，提升整体展示的视觉效果。瓶身的刻度标识采用凹陷式结构设计，成型后可通过填色处理提升刻度辨识度，不会因长期擦拭、触摸导致刻度磨损脱落，兼顾了展示实用性与结构耐用性。
