开关齿轮耐久性能测试设备结构设计

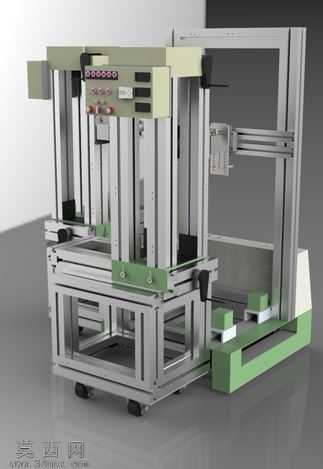

本模型为开关齿轮耐力测试机的三维设计方案，整体采用模块化建模思路完成搭建，在三维建模过程中优先以铝型材搭建主体框架结构，通过参数化建模方式对型材的切割长度、安装孔位进行精准定位，确保框架拼接后具备足够的结构刚性，能够承载测试过程中产生的往复载荷与振动冲击。模型的外观渲染部分采用工业设备常用的配色方案，主体框架赋予哑光银白金属材质，底部移动脚轮、功能安装板等部件分别赋予黑色橡胶、哑光绿烤漆材质，控制面板区域则采用浅灰塑料与深色按键的材质搭配，通过调整材质的粗糙度、反射率参数，还原真实工业设备的视觉质感，渲染视角选取斜向45度展示角度，可同时呈现设备的正面操作区与侧面测试工位结构，清晰展现整体布局逻辑。结构设计上，设备分为上层控制安装区、中层测试执行区、下层承载基座区三个功能模块，上层区域预留了控制元件、显示模块的安装位，中层区域设置多组可调节的测试工位，可适配不同规格开关齿轮的装夹需求，执行端集成了往复驱动、载荷施加、位置感应的相关安装结构，能够模拟开关齿轮实际使用过程中的反复动作工况，完成耐久性能的验证测试，下层基座内部预留了电气元件、动力组件的安装空间，底部配置带锁止功能的脚轮，兼顾设备移动便利性与测试时的位置稳定性。设计过程中针对测试工位的调节结构做了专门的适配设计，通过线性导轨搭配锁紧组件实现工位位置的灵活调整，可根据被测件的尺寸参数快速调整装夹间距，无需额外更换定制工装，提升设备的通用适配能力，整体装配关系严格按照实际设备的组装逻辑设置，各部件之间的连接、运动避让关系均经过干涉检查，不存在结构冲突问题，可直接用于后续的工程出图、加工组装参考，作为初代设计方案虽存在部分细节可优化空间，但核心功能结构完整，能够清晰展现开关齿轮耐力测试设备的整体设计思路与功能实现逻辑。
