蒸汽引擎组件连杆盖结构三维设计

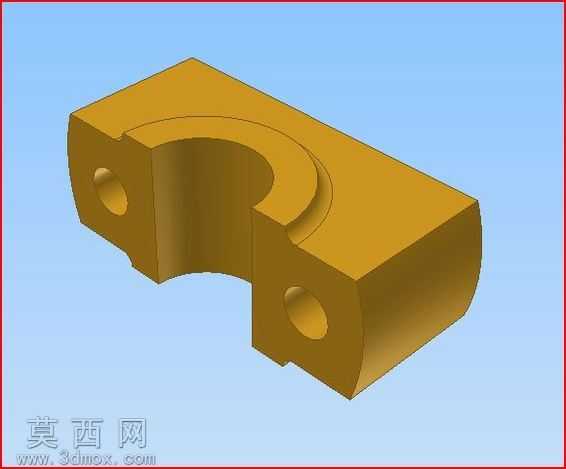

本作品为蒸汽引擎组件中的连杆盖三维建模成果，建模过程围绕连杆盖的实际装配功能与结构特性展开，依托三维建模软件完成全参数化设计，确保各结构尺寸可追溯、可调整，适配后续的结构优化与装配验证需求。建模初期先梳理连杆盖的功能定位：作为连杆组件的上半部分，其核心作用是与连杆体配合抱紧曲轴，实现动力的稳定传递，因此结构设计需兼顾连接强度、装配精度与工况适配性。建模时首先绘制主体基准草图，确定整体长方体基座的轮廓尺寸，随后通过拉伸特征生成主体基体，再针对核心的半圆轴孔结构进行切除拉伸，该轴孔的圆弧尺寸与连杆体的下半轴孔完全匹配，保证合装后形成完整的圆形轴孔，满足与曲轴的配合公差要求。在主体结构的两侧，分别设计了同轴的螺栓安装通孔，两个孔位的同轴度、孔距公差经过严格参数约束，确保装配时螺栓可顺利穿入，实现连杆盖与连杆体的紧固连接，孔口位置做了微小的倒角处理，既去除加工锐边，也能引导螺栓顺利导入，提升装配便利性。模型的边角位置均做了适配的圆角过渡处理，避免应力集中问题，符合机械零件的结构设计规范，提升零件在交变载荷下的使用寿命。材质渲染阶段选用了金属黄铜质感的材质，还原老式蒸汽引擎零部件的经典材质特征，渲染时调整了材质的反光度、粗糙度参数，模拟金属加工后的哑光金属质感，同时通过环境光影的调整，清晰展现各结构的棱边、曲面过渡与孔位结构，让模型的结构细节直观呈现。整体建模过程遵循从整体到局部的设计思路，先确定主体轮廓再细化功能结构，每一步特征都添加了对应的参数约束，确保模型修改时各关联尺寸可同步更新，既还原了连杆盖的真实结构形态，也为后续的工程图导出、装配模拟、有限元分析提供了精准的三维模型基础，完整呈现了蒸汽引擎连杆盖的结构特点与设计逻辑。
