偏置式曲柄滑块传动结构三维建模

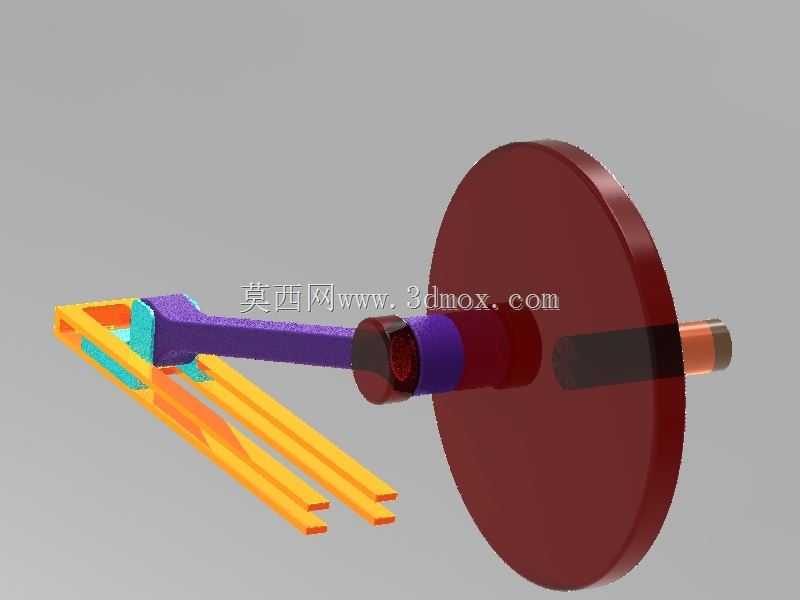

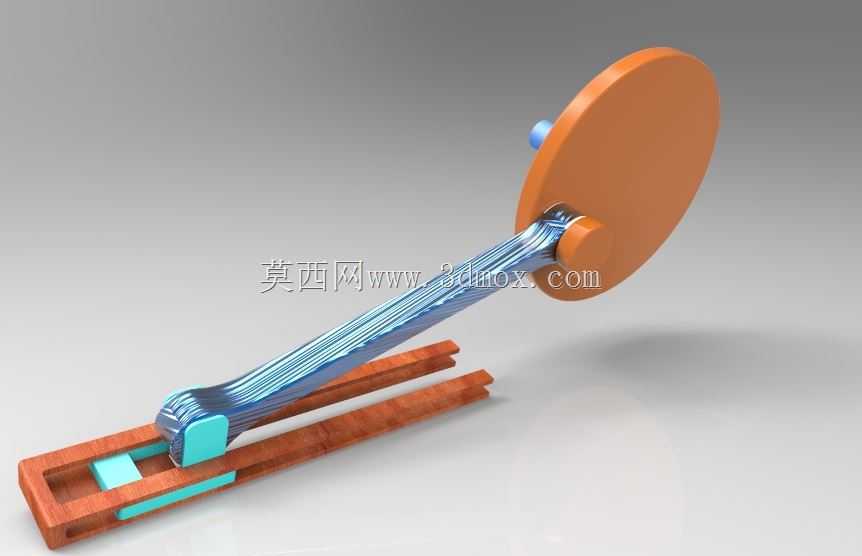

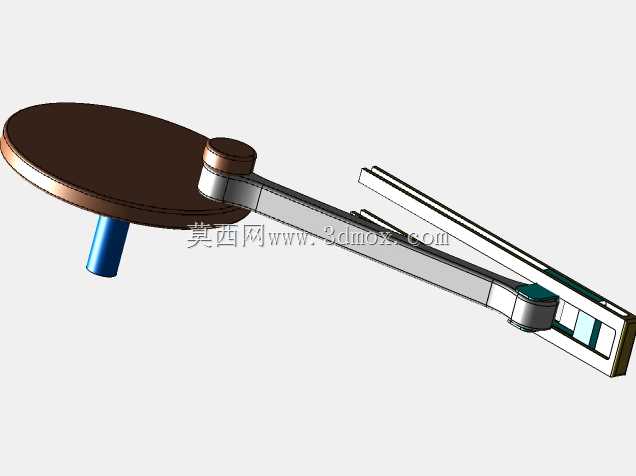

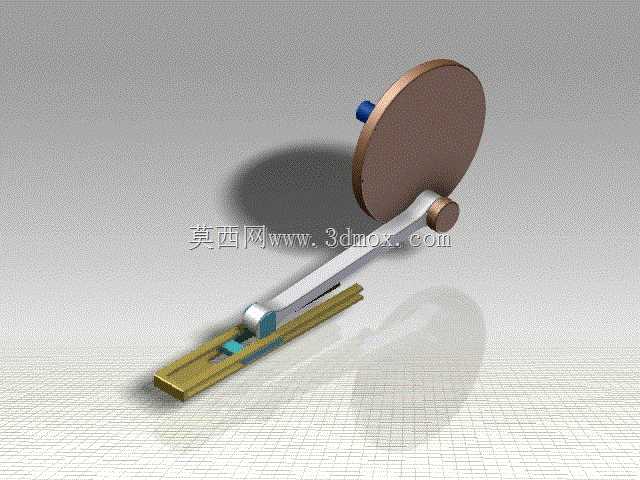

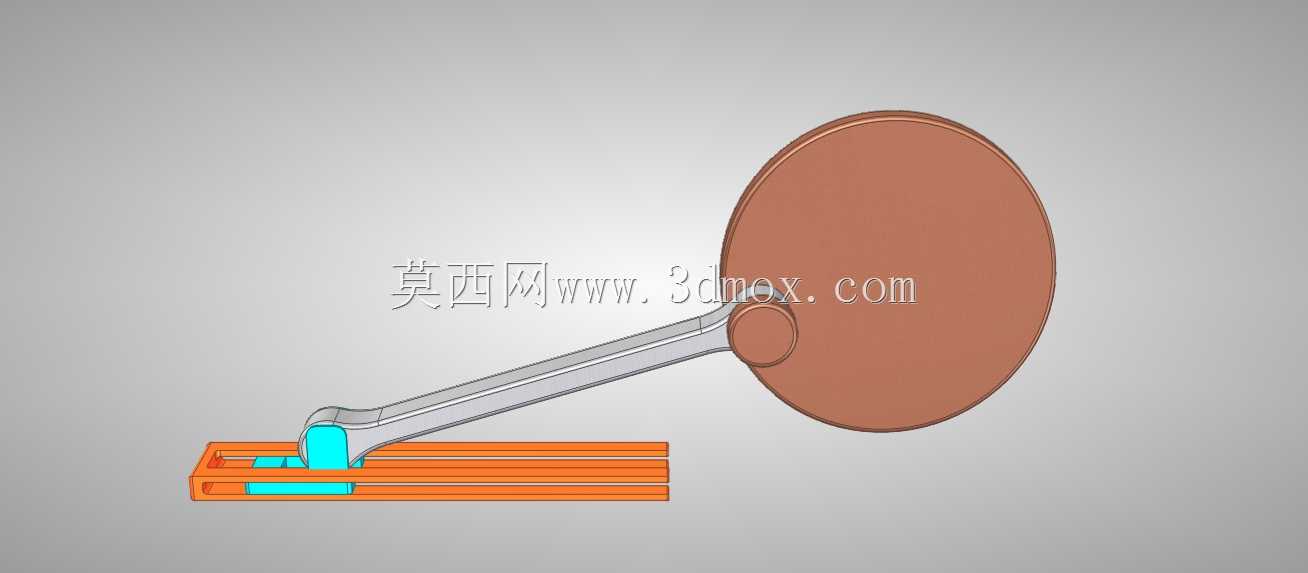

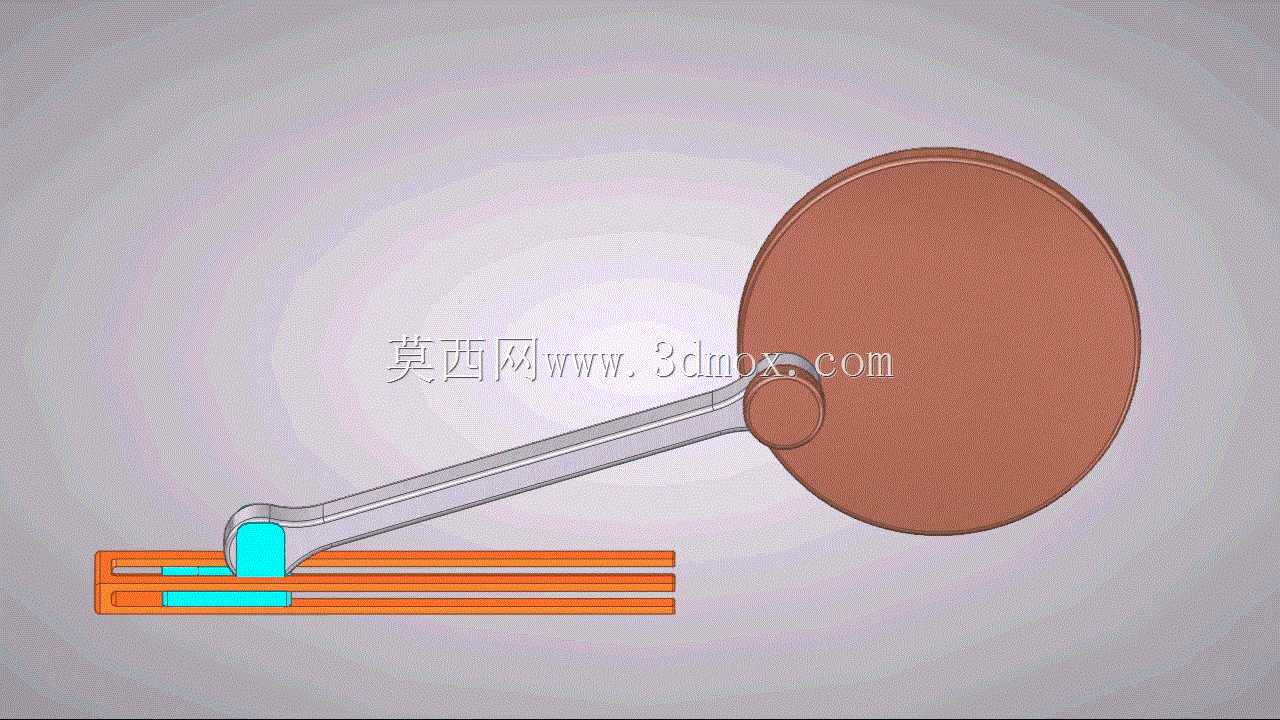

在冲压设备、内燃机活塞组、小型送料机构的结构设计环节，曲柄滑块结构是实现旋转运动与直线往复运动转换的核心传动单元，这套偏置式曲柄滑块结构的建模过程，完全围绕实际设备的安装边界与运动行程要求展开。设计初期首先明确滑块的额定工作行程，根据行程反推曲柄的回转半径，同时结合安装空间的横向、纵向限制，确定连杆的有效长度与偏置距离，避免运动过程中连杆与机架、滑块导轨出现运动干涉。从结构组成来看，这套模型包含曲柄回转盘、连接连杆、滑动块、导向导轨四个核心部分，曲柄回转盘的中心轴孔位置按照通用动力输出轴的安装尺寸设计，轴孔处预留键槽安装位，保证动力输入时的扭矩传递稳定性，不会出现回转打滑的问题。连杆两端的铰接孔分别与曲柄销、滑块铰接销配合，铰接位置的间隙按照机械传动的常规配合公差设置，既保证运动过程中无卡滞，也不会因间隙过大产生传动冲击与噪音。导向导轨采用双平行轨道结构，滑块的两侧与导轨接触面设置足够的导向长度，避免滑块在高速往复运动时出现偏磨、卡滞的问题，导轨的安装基面预留螺栓固定孔位，可直接固定在设备的安装机架上，不需要额外设计转接安装板。实际应用场景中，这类结构可直接适配小型冲压机的冲头驱动单元，通过调整曲柄回转半径即可改变冲头的工作行程，适配不同厚度工件的冲压加工需求；也可用于内燃机的活塞传动组，将活塞的直线往复运动转换为曲轴的旋转运动输出动力；在自动化送料设备中，这套结构还可驱动送料推板做定行程往复运动，实现工件的定距推送。建模过程中对所有运动部件的运动轨迹做了完整的干涉检查，验证了曲柄整周回转时，连杆摆动角度在合理范围内，滑块的运动全程贴合导轨面无偏移，铰接位置的运动包络不会与周边固定结构产生碰撞。结构的整体外形尺寸紧凑，横向安装尺寸适配多数中小型设备的机架安装空间，纵向高度可根据实际安装需求调整导轨的固定位置，不需要对核心传动部件做额外修改，可直接移植到不同的设备结构中使用。
