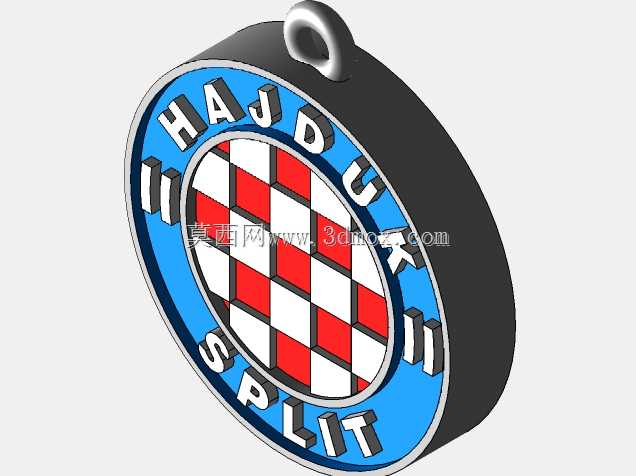

斯普利特海杜克球队徽章立体造型设计

这款立体徽章造型的设计，最初是面向体育场馆标识布置、球迷周边衍生产品开发、俱乐部线下空间装饰场景打造的，在实际应用中，这类立体标识既可以作为墙面嵌入式装饰件安装在球迷俱乐部、体育主题酒吧的墙面，也可以通过背部加装固定结构作为陈列摆件放置在球队荣誉展厅、运动品牌门店的展陈区域，甚至可以调整壁厚后作为压铸模具的原型，用于生产金属材质的纪念胸章、车载装饰牌等周边产品。从结构设计思路来看，整体采用正圆形外轮廓作为基础边界，外圈做了凸起的环形围边，围边表面预留了文字雕刻的下沉区域，能够保证环形排布的字母标识在立体状态下保持均匀的字高与字距，不会因为圆弧曲率变化出现视觉变形。内圈核心区域采用红白相间的棋盘格纹理作为基底，格纹单元做了等尺寸的凹凸分块处理，红色块面略微高出白色块面0.3毫米，既能够在视觉上形成清晰的层次区分，也能在后续做表面喷涂、电镀工艺时，避免不同色块的漆层互相渗透，减少后期掩膜施工的难度。设计过程中特意将外圈的蓝色环带做了轻微的弧面倒角处理，边缘没有保留尖锐直角，一方面是考虑到作为摆件使用时的接触安全性，避免锐角划伤使用者，另一方面弧面结构在光线照射下能够形成自然的光影过渡，提升整体造型的精致感。从安装边界来看，整体圆形结构的径向尺寸控制在常规装饰件的通用规格范围内，背部预留了1.5毫米深度的平贴安装面，既可以使用背胶直接粘贴在光滑墙面、玻璃表面，也可以在预留的两个沉孔位置加装螺丝，实现硬质墙面的牢固固定，不需要额外设计转接支架。格纹区域的每个方块都做了独立的拔模斜度处理，如果后续需要采用注塑、压铸工艺批量生产，不需要额外拆分侧抽芯结构，直接通过上下模即可完成完整脱模，能够有效降低批量生产的模具成本。环形文字的凸起高度控制在0.8毫米，既能够保证触摸时的明显触感，也不会因为凸起过高在运输、安装过程中出现磕碰掉漆、结构断裂的问题。整体造型的壁厚保持均匀的2毫米厚度，没有出现壁厚突变的区域，不管是采用3D打印做样件验证，还是开模做批量生产，都能够有效避免冷却不均导致的变形问题，成型后的结构强度也能满足日常陈列、装饰使用的需求，不需要额外添加内部加强筋就可以保证整体结构的刚性，不会因为轻微挤压出现形变。
