1:24比例深轮辋赛车车轮组件结构

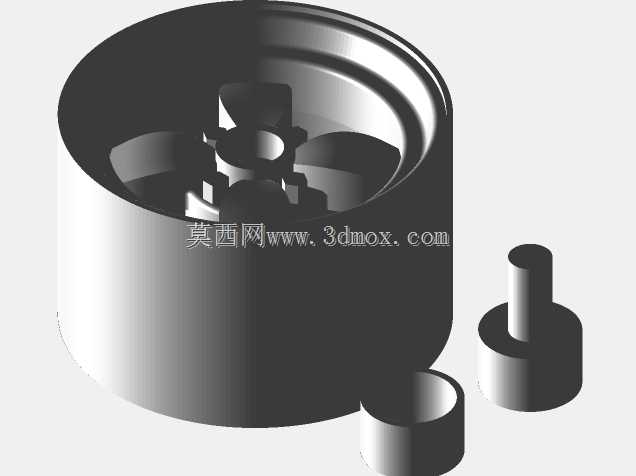

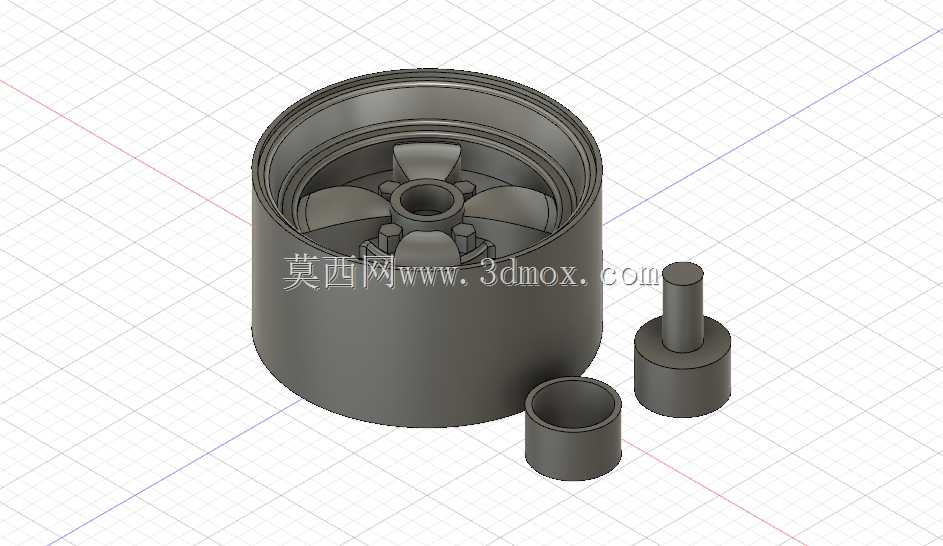

这套轮组组件面向比例模型改装与静态仿真车模制作场景，适配1:24比例的深轮辋款赛车型号，可直接用于拼装模型的行走系统替换或自制改装，还原真实赛车的轮毂结构细节。整套组件包含主轮辋主体、轴套衬件、定位销柱三个独立零件，拆分设计完全参考实车车轮的装配逻辑，主轮辋采用深凹桶型结构，轮辐为多辐条一体式造型，内侧预留了与刹车结构、轮毂轴配合的定位台阶，安装边界完全匹配同比例模型车的轮拱空间，轮辋外径、桶身深度都经过比例换算，装配后不会出现蹭轮拱、突出车身的问题。设计过程中优先考虑模型装配的公差适配，主轮辋的中心孔与配套轴套采用小间隙配合，轴套可嵌入轮辋中心孔内，抵消不同模型套件的轴径公差，定位销柱用于模拟车轮的固定轴结构，同时可作为装配时的定位基准，避免粘接时出现轮组偏摆的问题。轮辋外侧的桶壁厚度做了等比例缩放，既保证3D打印或树脂翻模时的结构强度，不会因为壁厚过薄出现成型缺陷，也还原了实车赛车轮毂的薄壁视觉效果，轮辐背面的加强筋结构完全复刻实车的轮毂加强设计，既提升模型零件的结构刚性，也能在模型展示时呈现真实的轮毂内部细节。在实际模型制作场景中，这套组件可直接替换原厂套件的简化轮毂零件，无需对轮拱、悬挂结构做额外切削改造，轴套零件可适配不同直径的模型轮轴，无论是塑料拼装模型的插销式轴，还是金属改件的螺纹轴，都能通过选配不同内径的轴套实现稳定配合。轮辋的安装面做了平面度处理，与模型刹车盘、转向节的贴合面完全平整，装配后不会出现轮组倾斜的问题，深轮辋的内凹深度经过反复调整，既符合美国自由赛车的实车轮毂特征，也不会因为内凹过深影响轮辐的视觉展示效果，零件拆分的分模线位置都设置在非外观面，后期打磨处理时不会破坏外观面的细节纹理。
