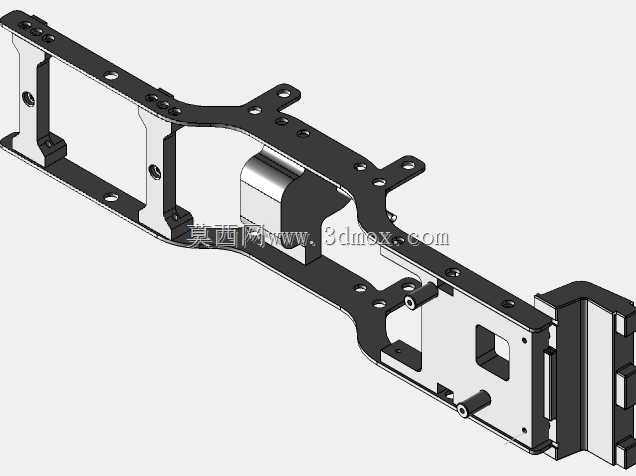

MN-D90设备承载安装机架结构设计

该机架作为小型功能设备的核心承载基体，主要应用于便携类电子功能模组、小型航拍设备机身主体的装配场景，承担内部功能模块固定、外部附属部件连接、整体结构受力传导的核心作用，是整套设备装配过程中优先级最高的基准构件，所有后续装配的零部件都需要以该机架的安装孔位、贴合面作为定位基准，保障整套设备装配后的形位公差符合设计要求。从结构受力逻辑来看，该机架采用双侧纵向支撑梁搭配横向连接筋的框架式布局，纵向支撑梁沿设备长度方向延伸，在受力集中的电池安装位、功能模块安装区设置了局部加厚的支撑凸台，避免设备在受到跌落冲击、振动载荷时出现应力集中导致的结构断裂；横向连接筋在对应安装点位做了下沉式台阶设计，既可以给安装螺丝预留足够的沉头空间，避免螺丝头突出干涉其他部件装配，也能通过台阶结构提升横向构件的抗扭刚度，减少机架整体在受力后的形变量。设计过程中优先考虑了装配工艺性，所有安装孔位均采用通孔设计，孔边缘做了0.2mm的倒角去毛刺处理，既方便装配时螺丝的导入对位，也能避免锐边割伤装配人员、划破内部连接线缆；机架上的异形避让槽完全匹配对应功能模块的外形轮廓，避让间隙控制在0.15-0.3mm之间，既保证模块安装时不会出现卡滞，也能限制模块安装后的横向窜动，减少额外的定位固定工序。从安装边界来看，机架整体沿长度方向的安装孔位采用对称式布局，两端的安装挂耳预留了标准规格的装配孔，可适配不同规格的外部固定夹、挂载配件的安装需求；中部的大尺寸镂空区域一方面是为了给核心功能模块预留装配空间，另一方面也能在保证结构强度的前提下尽可能降低机架自身重量，适配便携设备对整体重量的严苛要求。机架上的立柱支撑结构采用垂直于主安装面的设计，支撑面的平面度公差控制在0.05mm以内，保证安装在支撑面上的部件贴合紧密，不会出现装配间隙导致的定位偏移；支撑立柱上的侧装螺纹孔采用了翻边攻丝的工艺结构，相比直接在薄板上攻丝，螺纹啮合长度提升了一倍以上，能承受更大的锁紧力，避免多次拆装后出现滑牙失效的问题。在细节设计上，机架所有的外边缘都做了R0.5的圆角处理，没有尖锐的棱角，既提升了设备握持时的手感，也能避免应力集中导致的机架开裂；对应线缆走线的位置设置了内凹的走线槽，可将内部连接线缆规整收纳在槽内，避免线缆被其他部件挤压破损，也能让设备内部走线更加整洁，减少装配时理线的工作量。该机架的结构设计充分考虑了量产加工的工艺性，整体结构可采用冲压成型搭配局部机加工的工艺生产，不需要复杂的多工序拼接，能有效控制量产时的加工成本，同时所有形位公差的设置都匹配常规冲压加工的精度范围，不需要额外的精加工工序就能满足装配要求，适合批量生产加工。在实际使用场景中，该机架可承受常规使用过程中的振动、冲击载荷，在1.2米高度自由跌落的工况下，机架自身不会出现永久性变形，能有效保护内部安装的精密功能模块不受损坏；机架表面可根据使用需求做阳极氧化、喷塑等表面处理，提升耐腐蚀性能与外观质感，适配不同使用环境的防护需求。
