适配MN-D90的17g微型伺服执行组件

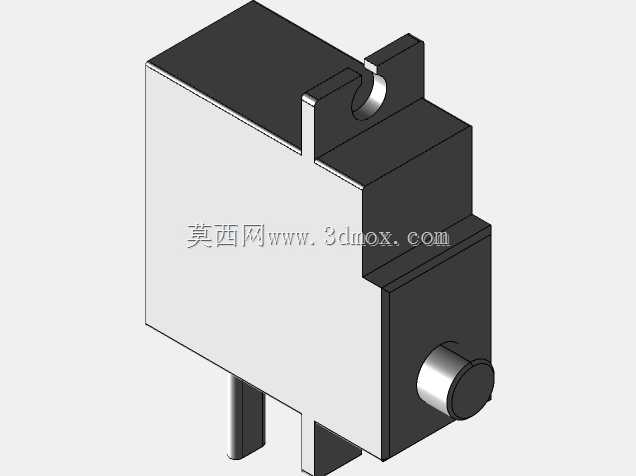

在小型遥控模型、桌面级自动化执行机构、微型教具装置的开发场景里，这类小克重伺服组件是核心的角度执行单元，这款17g规格的伺服件，专门针对MN-D90这类小型仿真遥控车的转向、档位切换动作做了适配优化，也可迁移到同安装尺寸的小型航模舵面控制、微型机械臂关节驱动场景中使用。从结构设计来看，壳体采用上下扣合的硬质塑壳结构，侧面预留带半圆定位槽的安装凸耳，凸耳的开孔位置、凸台高度都做了公差适配，安装时不需要额外做垫片调整就能卡入对应安装位，避免长期运行后出现壳体松动、输出轴偏移的问题。输出轴端采用金属齿嵌件设计，相比纯塑料齿结构，能承受更大的堵转扭矩，在遥控车越障卡滞、舵面受气流冲击的工况下，不容易出现打齿失效的问题，输出轴的伸出长度、轴径尺寸匹配常用的金属摇臂、塑料舵盘安装尺寸，不需要二次加工就能直接装配标准配件。设计阶段重点控制了整体的安装边界，整体外形方正，没有多余的外凸结构，在狭小的模型车舱、微型设备内腔里布置时，不会和周边的电池、走线、结构支架产生干涉，背部的走线槽预留位置刚好能让舵线顺着壳体边缘排布，避免走线被运动部件剐蹭破损。实际使用中，这类微型伺服的核心功能是接收控制信号输出指定角度的回转动作，内部集成了减速齿轮组、位置反馈电位器、驱动电路，不需要额外搭配驱动模块就能直接接收标准PWM信号工作，在做结构设计选型时，只需要确认安装孔位间距、输出轴中心高、整体外形尺寸是否匹配安装空间，就能快速完成选型替换。壳体的散热结构做了隐性设计，没有在外壁开大面积散热孔，避免户外使用时灰尘、水汽进入内部损坏电路，依靠塑壳本身的热传导就能满足小功率工况下的散热需求，在持续带载运行的工况下，壳体温度不会出现过高导致的塑壳变形、电路参数漂移问题。安装凸耳的定位槽设计，能在装配时快速卡入机架的定位凸台，不需要反复调整安装位置就能保证输出轴和被驱动部件的同轴度，降低装配调试的时间成本，对于批量组装的小型模型产品来说，这种定位设计能有效提升装配一致性，减少因安装偏移导致的动作卡顿、扭矩损耗问题。
