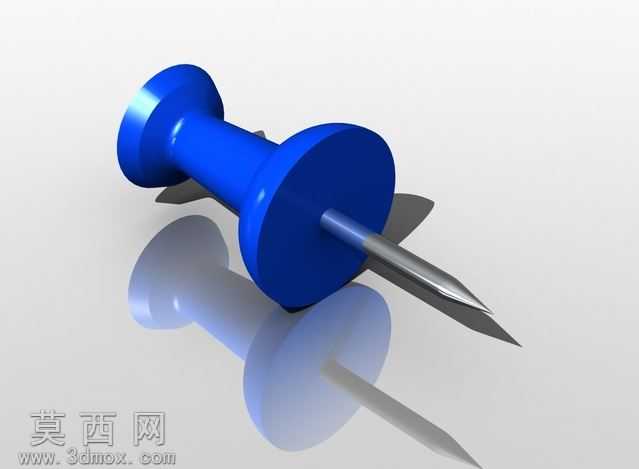

办公用蓝色工字图钉三维建模设计

本次三维建模作品为日常办公场景常用的工字图钉，建模过程依托SolidWorks平台完成全流程设计，首先从结构拆解入手，将图钉拆分为按压帽、过渡柱、定位圆盘、钉尖四个独立结构模块，分别进行参数化建模。按压帽部分采用旋转凸台命令生成基础轮廓，边缘做R1.2的圆角过渡处理，模拟真实产品注塑成型后的圆滑触感，避免尖锐棱角带来的使用安全隐患；过渡柱衔接按压帽与定位圆盘，采用等直径圆柱结构，长度设定为8mm，匹配日常按压时的手指施力行程，保证使用时的受力合理性。定位圆盘是图钉的核心限位结构，建模时将直径设定为18mm，厚度2mm，下表面与钉身衔接处做0.8mm的倒角处理，既保证钉身刺入软性材质后圆盘可以平稳贴合纸面或软木板表面，又避免应力集中导致的塑料部件开裂问题。钉尖部分采用圆锥台加尖端锐化的结构设计，整体长度12mm，从与圆盘衔接处的2mm直径逐步收窄至0.1mm的尖端，建模时通过放样命令生成流畅的锥面过渡，还原金属钉身的穿刺性能。材质与渲染环节，塑料部件选用高光泽蓝色ABS材质，调整反射率至0.35、粗糙度0.12，模拟注塑塑料件的亮面质感，同时添加细微的颗粒纹理还原真实产品的表面细微质感；金属钉身部分选用抛光不锈钢材质，反射率调整至0.85，粗糙度0.05，添加轻微的环境反射效果，还原金属部件的冷冽光泽。场景搭建时采用浅灰色哑光地面作为承载面，添加45度角的主光源与补光，投射出柔和的软阴影，同时在图钉下方添加反射平面，模拟光滑台面的倒影效果，提升渲染图的真实感。设计过程中充分参考了市面主流工字图钉的尺寸参数，所有结构比例均符合实际使用需求，既还原了产品的外观特征，也保证了模型结构的合理性，可用于办公场景渲染、文具产品展示、教学演示等多种用途。
