带橡胶衬套P型管线固定夹结构设计

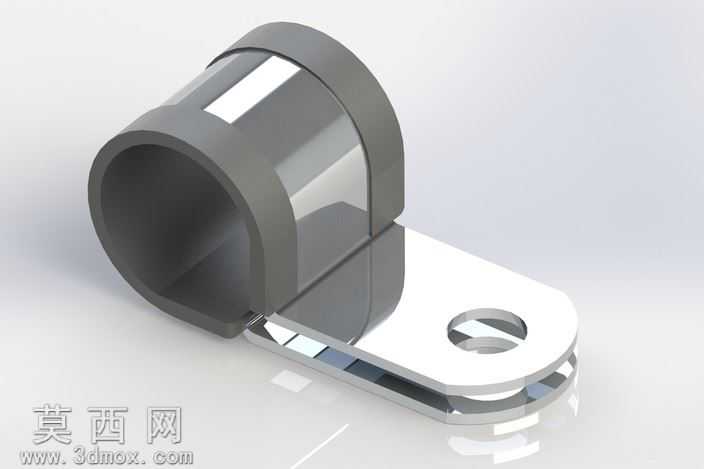

本作品为带橡胶衬套的P型管线固定夹三维建模作品，建模过程采用SolidWorks完成全参数化设计，所有结构尺寸均遵循管线夹持类五金件的通用设计规范，可直接适配对应外径的管线安装场景。建模阶段首先绘制夹持筒体的截面轮廓，通过拉伸凸台生成筒体基础结构，筒体采用单侧开口的C型环结构，预留橡胶衬套的安装余量，筒体壁厚均匀，边缘做倒圆角处理，避免安装时划伤管线表面与操作人员手部。随后绘制安装固定翼板，翼板与筒体采用一体化连接结构，衔接位置做平滑过渡圆角，降低应力集中风险，翼板上开设标准圆形安装孔，可适配对应规格的螺栓穿过完成固定安装，翼板表面做平整化处理，保证安装时与安装基面完全贴合。橡胶衬套部分单独建模，衬套外径与筒体内径采用过盈配合设计，衬套内径适配被夹持管线的外径，衬套长度与筒体长度保持一致，建模时对衬套与筒体的配合面做贴合约束，保证装配后无错位偏移。材质与渲染阶段，筒体与翼板采用镀锌钢材质设定，表面赋予哑光金属质感，模拟真实五金件的镀锌防锈处理效果，金属表面添加细微的磨砂纹理，还原工业五金件的真实表面质感；橡胶衬套赋予黑色氯丁橡胶材质，添加轻微的漫反射粗糙质感，区分金属与橡胶的材质差异；渲染场景采用纯白背景搭配柔和的影棚布光，通过多角度光源投射突出零件的结构轮廓与材质差异，底部添加柔和的反射效果，提升渲染图的真实感与立体感。设计思路上，该P型夹主要用于工业场景中管线、线束的固定排布，橡胶衬套的设计可避免金属筒体直接接触管线，起到减震、防滑、防磨损的作用，同时提升夹持的摩擦力，防止管线受外力拉扯时出现移位；一体化的筒体与翼板结构保证了零件的结构强度，可承受一定的拉扯力与振动载荷，适用于设备内部布线、车辆管线固定、工业管路排布等多种场景。建模过程中对所有配合尺寸做公差预留，保证实际生产时的装配可行性，所有特征均保留参数化编辑能力，可根据不同的管线外径、安装需求快速调整尺寸参数，生成适配不同场景的同系列P型夹模型。
