三叶指尖陀螺休闲解压把玩件结构设计

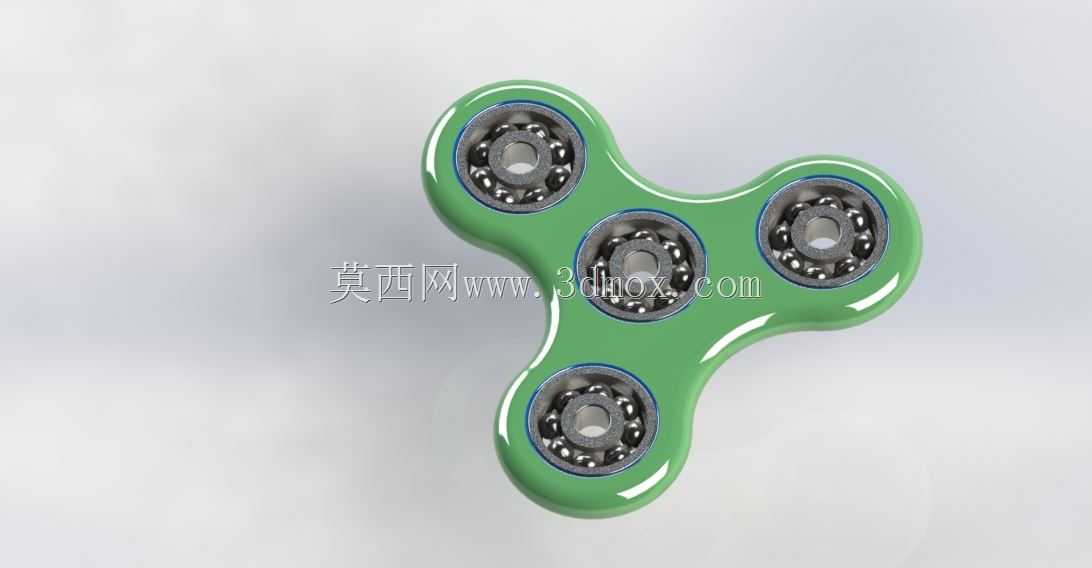

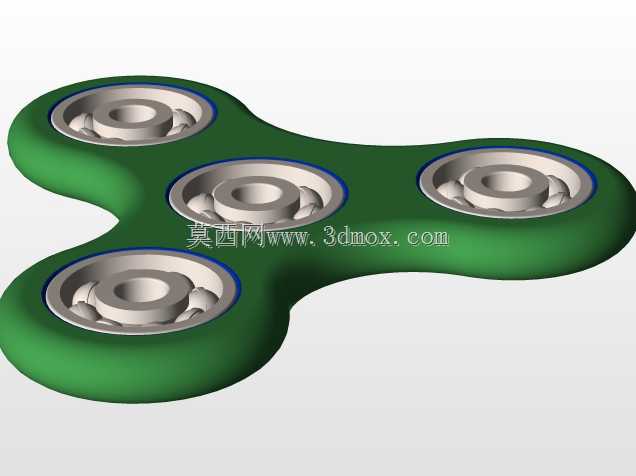

这款三叶结构的指尖把玩件，核心应用场景覆盖日常办公间隙的注意力调节、高压作业场景下的情绪舒缓，也可作为手部精细动作训练的辅助小物件，不少需要长时间保持专注的从业者会在桌面常备这类小物件，在思路卡壳时通过指尖的旋转动作调整状态，避免注意力过度紧绷带来的效率下降。从功能特性来看，整体采用三叶片对称布局，每个叶片端部内嵌标准深沟球轴承作为配重块，中心位置设置主承载轴承，手指捏住中心轴帽时，叶片组可依靠配重的惯性实现长时间平稳旋转，旋转过程中动平衡表现稳定，不会出现偏摆、晃动感，配重轴承的金属滚珠在旋转时会形成连贯的视觉环，提升把玩时的观感体验。设计阶段首先要解决的是动平衡问题，三个叶片的轮廓、重量分布必须完全对称，建模时先绘制中心轴承的安装基准孔，以孔中心为原点做120°环形阵列生成三个叶片的轮廓曲线，叶片边缘做R3以上的大圆角过渡，避免尖锐边角划伤手部，握持接触的中心轴帽表面做细微的防滑纹理处理，增大手指与接触面的摩擦力，捏持时不需要施加过大压力就能固定主体，不会因为旋转时的轻微震动出现滑脱。尺寸设计上，整体外接圆直径控制在75mm，单叶片最大宽度22mm，整体厚度12mm，这个尺寸刚好适配成年男性的拇指与食指捏持跨度，放在牛仔裤口袋、办公笔袋里都不会占用过多空间，安装边界方面，中心主轴承选用外径8mm、内径3mm、厚度4mm的标准微型轴承，三个端部配重轴承选用外径12mm、内径4mm、厚度4mm的微型轴承，轴承安装位的公差按照基孔制过渡配合设计，安装时不需要额外粘接剂，依靠过盈量就能实现轴承与塑料主体的牢固固定，长时间旋转震动也不会出现轴承松脱的问题。主体外壳选用ABS工程塑料注塑成型，表面做亮面抛光处理，色彩可以根据使用需求做调整，配重轴承直接采用标准微型轴承成品，不需要额外加工配重块，既降低了加工成本，也能利用轴承自身的金属重量保证足够的旋转惯性，实际测试中正常发力拨动后，空转时长可以达到1分钟以上，满足日常把玩的需求。结构设计上没有多余的冗余零件，整体仅由主体外壳、1个中心主轴承、3个端部配重轴承、上下两个中心轴帽组成，装配顺序为先将三个配重轴承压入叶片端部的安装孔，再将中心主轴承压入主体中心孔，最后扣合上下轴帽即可完成装配，整个装配过程不需要专用工具，后期如果轴承进灰出现旋转卡顿，也可以很方便地拆下轴帽更换轴承，维护成本极低。叶片的曲面造型做了弧度优化，从中心位置向端部逐渐收薄，既减轻了非配重区域的无效重量，让整体重量集中在三个端部的轴承位置，提升旋转时的转动惯量，也让整体外形更符合握持时的人体工学，拿在手里不会有硌手的感觉。考虑到不同使用场景的需求，主体外壳的壁厚设计为1.5mm，既保证了足够的结构强度，摔落时不会出现壳体开裂的问题，也不会因为壁厚过大增加不必要的重量，影响旋转时长。在建模过程中需要重点校验三个配重轴承的安装孔同轴度，以及三个孔相对于中心孔的位置度，位置度公差控制在0.05mm以内，避免因为加工误差导致动平衡失效，旋转时出现抖动问题，同时所有安装孔的边缘都做0.5mm的导入倒角，压装轴承时可以顺利导向，不会出现孔口被压裂的情况。
