折叠式便携随身刀具结构三维建模

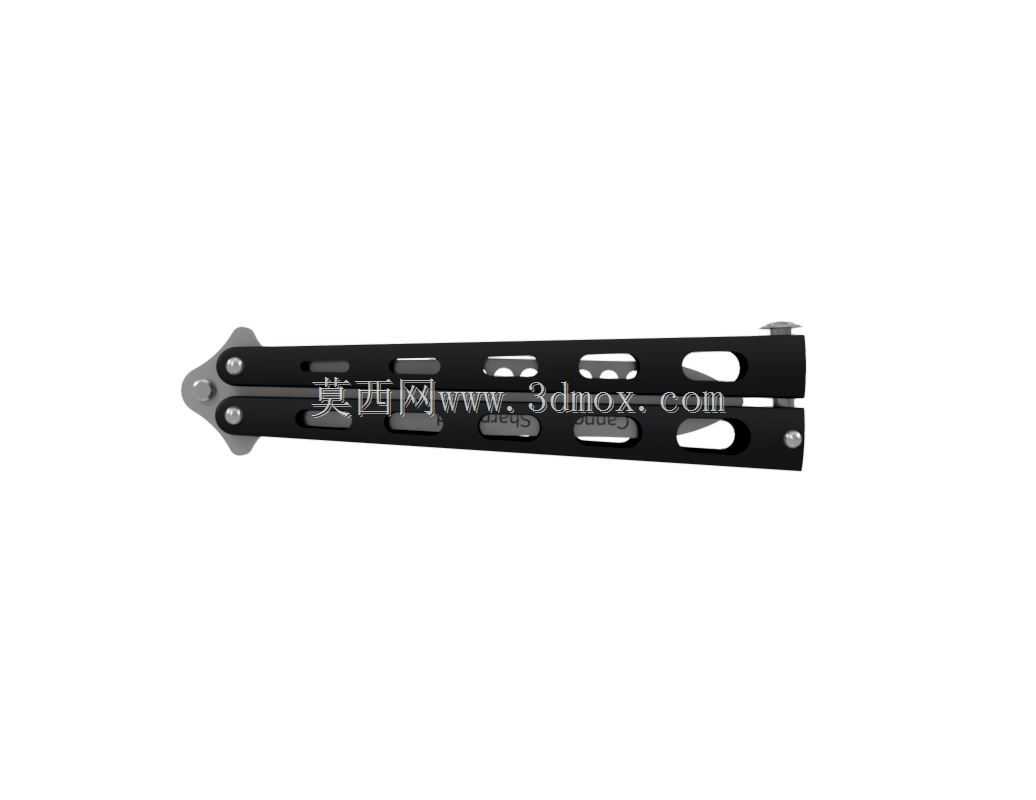

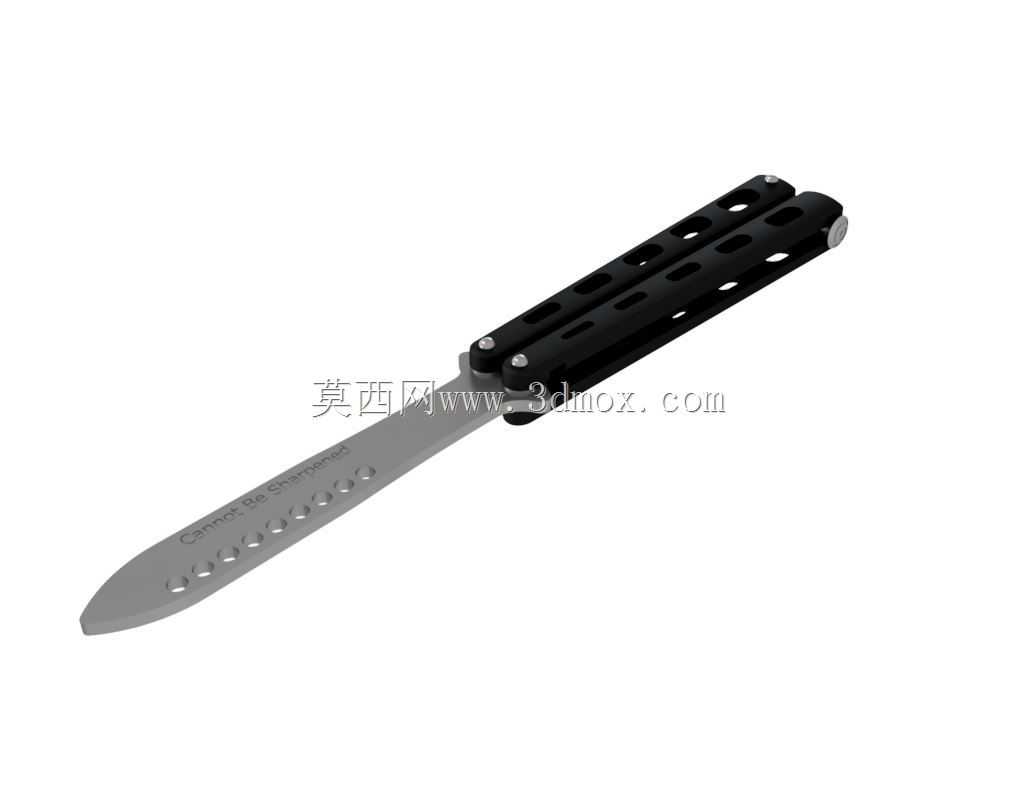

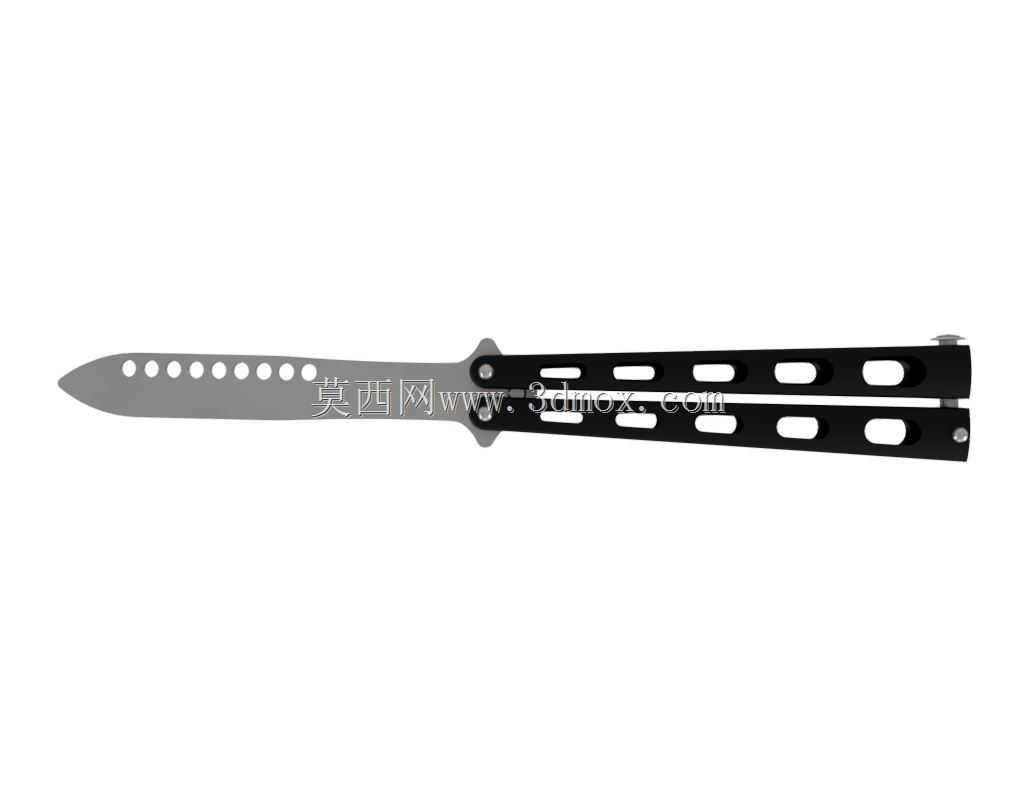

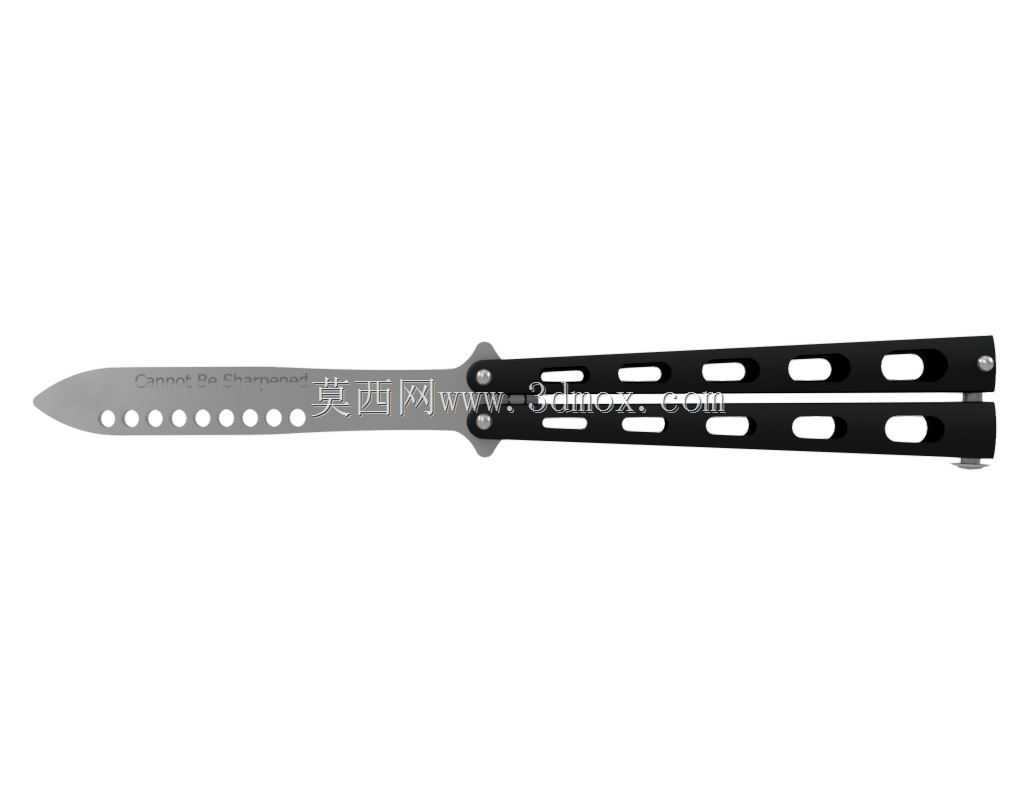

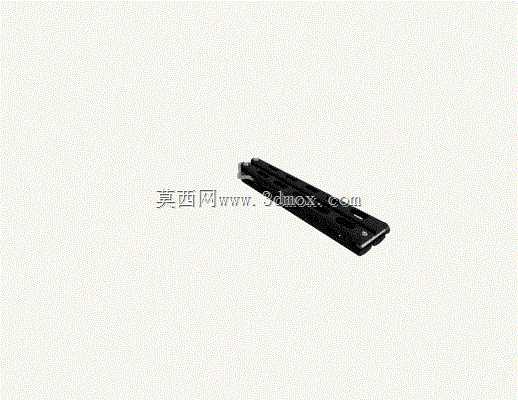

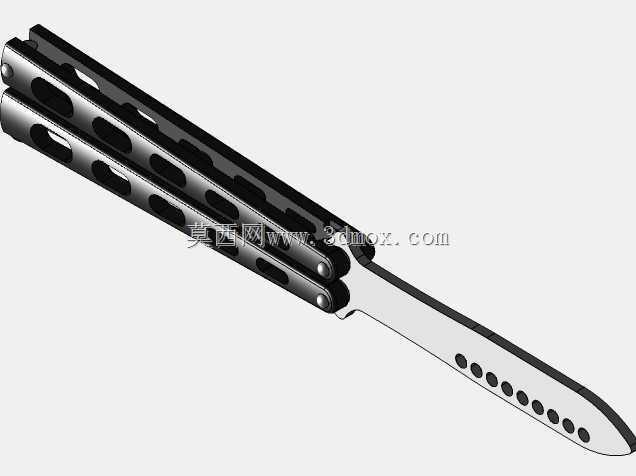

　　做随身工具类结构设计快十年，这类折叠便携刀具的建模逻辑和常规工业五金件差异不小，核心要平衡的是开合顺畅度、锁止可靠性、握持贴合度三个核心指标，不能只照着外观抄曲面。先从实际使用场景说，这类折叠结构的训练款刀具，主要是给刀具操作爱好者做开合动作练习用，没有开锋的刃口设计，所有边缘都做了R0.3以上的圆角倒钝，避免练习过程中出现划伤，日常也能作为便携的小型拆件工具，处理快递包装、裁切薄塑料片这类轻量作业完全够用，整体收纳后长度控制在100mm左右，厚度不超过12mm，能直接放进牛仔裤口袋或者小型工具挂套里，不会有明显的硌触感，展开后的总长度在220mm上下，握持段的长度预留了75mm，刚好能覆盖成年男性手掌的握持宽度，不会出现握持时手指超出柄体打滑的问题。

　　建模的时候最先要敲定的是转轴的配合间隙，很多新手做这类折叠结构容易把转轴孔和销轴的配合设成零间隙，实际打样出来要么转不动，要么开合几次就因为摩擦掉漆卡滞，这里转轴段的配合要留0.02-0.03mm的间隙，柄体和刀片连接的位置要做1.5mm的限位凸台，保证刀片展开到工作位置时能刚好卡入锁止槽，不会出现过转或者晃量过大的问题。锁止结构用的是柄身内置的弹性抵片，建模的时候要把抵片的弹性变形量算进去，按压解锁的力度控制在15N左右，太轻容易误触解锁，太重单手操作的时候按不动，影响使用流畅度。

　　外形上没有做多余的装饰性凸起，柄身的两侧做了0.8mm深的内凹防滑纹理，纹理是顺着手指握持的方向排布的，手心出汗的时候也能保持足够的摩擦力，不会出现滑脱。刀片部分的厚度统一做了3mm，比日常用的民用折刀厚0.5mm，因为是训练用途，要保证反复开合磕碰的时候不会出现变形，刀片和柄体连接的根部做了R2的过渡圆角，避免应力集中在转轴位置，长时间使用出现根部断裂的问题。安装边界上要注意，整个结构没有额外的外接安装位，所有零件都是通过转轴销轴和柄体的卡槽完成装配，销轴两端做了铆压收口，不需要额外的螺丝固定，装配完成后整体的晃动量控制在0.1mm以内，既保证开合顺畅，又不会有松散的旷量。

　　做结构校验的时候，要重点模拟开合全过程的运动干涉，尤其是刀片收纳进两瓣柄体中间的位置，要保证刀片两侧和柄体内壁的间隙留足0.5mm，不会因为柄体的注塑或者冲压变形出现夹刀片的问题，柄体的边角位置全部做了圆弧过渡，没有尖锐的直角，揣在口袋里不会勾刮衣物面料。另外这类折叠结构的配重也很关键，建模的时候要把重心调整到转轴前10mm的位置，这样做开合动作的时候惯性刚好能带动刀片完成展开，不会因为重心太靠后导致开合卡顿，也不会因为重心太靠前，握持的时候出现头重脚轻的下坠感。
