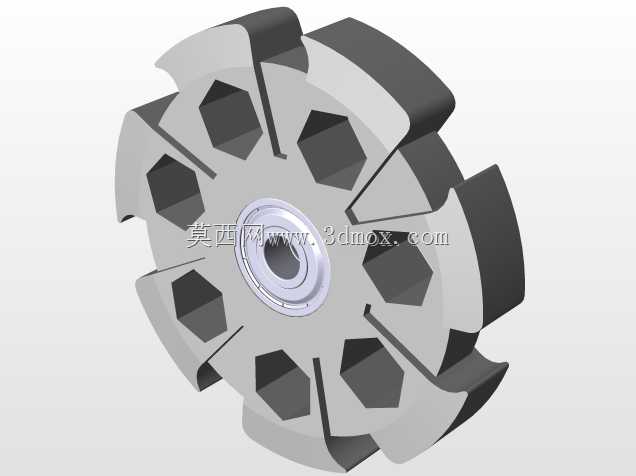

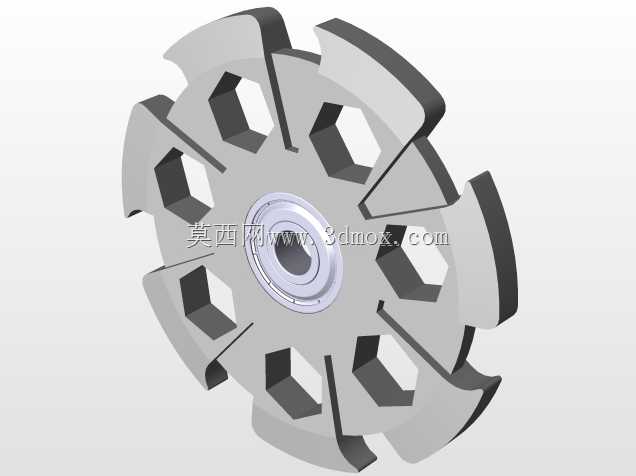

带六角螺母与滑板轴承的轮式旋转构件

在非标传动结构的设计场景里，这类轮式旋转构件常被用作小载荷间歇传动的核心执行件，适配低速、低冲击的工位切换、物料拨送工况，常见于小型自动化分拣线、桌面级工装的分度传递环节，不需要大扭矩输出，但对转动顺滑度、周向定位的一致性有明确要求。设计之初首先敲定核心安装边界，中心适配的是22mm规格滑板轴承，这类轴承本身自带一定的径向调心余量，能抵消安装座少量的同轴度误差，降低支架加工的精度要求，适合小批量设备的快速装配场景，轴承内圈的安装孔位匹配常规的光轴固定方式，可通过顶丝或者轴用挡圈完成轴向限位，不需要额外加工复杂的定位槽。周向均匀分布的8mm六角螺母嵌装位，是整个构件的功能核心，每个嵌槽的尺寸严格适配标准六角螺母的对边、对角尺寸，采用过盈配合加侧面顶丝的固定方式，避免螺母在转动过程中出现松脱，这些嵌装的螺母一方面可以作为配重块调整整个转轮的动平衡，根据实际转速需求增减螺母数量就能快速调整整体转动惯量，不需要重新加工整个轮体，另一方面螺母的内螺纹可以直接作为外接功能件的安装位，比如拨片、磁吸块、定位销都能直接通过螺纹连接固定在轮体上，省去了额外加工螺纹孔的工序，也方便后期根据生产需求快速更换外接配件。轮体的外形采用辐条式镂空结构，相邻两个螺母嵌槽之间设置径向的卸荷槽，既能够降低整体重量，减少转动时的惯性冲击，也能避免轮体在注塑或者3D打印加工时出现应力集中变形，轮体外缘的凸起弧面结构，是为了适配软质接触的传动场景，比如和橡胶摩擦轮配合的时候，弧面接触能增大接触面积，减少打滑概率，同时避免硬接触带来的噪音。实际装配时需要先将滑板轴承压入轮体中心的轴承位，压装过程中要保证轴承端面和轮体定位台阶完全贴合，不能出现偏斜，否则会导致转动卡滞，之后再逐个将六角螺母敲入对应的嵌槽，拧紧侧面的固定顶丝，完成装配后需要手动转动轮体检查是否有卡顿点，同时做简单的静平衡测试，将轮体穿在标准光轴上转动，确认任意位置都能自然停转没有偏重，再整体装入设备支架。这类构件的整体外径控制在120mm以内，轴向厚度不超过30mm，安装时只需要保证两侧支架的轴承位同轴度在0.1mm以内就能稳定运行，不需要复杂的调试，日常维护只需要定期给中心轴承补充润滑脂，检查螺母固定顶丝是否松动即可，维护成本极低，非常适合小型自动化设备的快速迭代设计，也能作为教学演示的机械结构案例，帮助初学者理解轮式传动、轴承配合、标准件嵌装的设计逻辑。在实际选型应用中，如果是用于物料拨送场景，可以在螺母位安装尼龙拨片，拨片的伸出长度可以通过螺纹调整，适配不同尺寸的物料输送需求；如果是用于分度定位场景，可以在其中一个螺母位安装金属感应片，配合槽型光电开关实现工位的精准定位，不需要额外加工定位结构，整体的拓展性很强，轮体本身的材质可以根据使用场景选择，普通工况下用尼龙或者PLA打印就能满足强度要求，有一定耐磨需求的场景可以选用铝合金机加工，适配不同的成本和寿命要求。
