嵌套镂空方形魔幻益智把玩结构件

　　这款嵌套镂空方形结构件，最初的设计出发点是面向桌面益智把玩场景，同时也可作为创意机械结构教学的演示教具，在文创周边、机械科普展项、桌面解压摆件领域都有适配空间。从实际使用场景来看，作为把玩件时，其多层嵌套的活动结构能让使用者在转动、晃动过程中感受到内部构件的联动反馈，没有尖锐棱角的过渡处理也能保证长时间握持接触不会产生剐蹭，适合放置在办公桌面作为随手操作的解压物件；作为教学演示件时，它可以直观展示空间嵌套结构、多自由度活动构件的装配逻辑，帮助刚接触空间结构设计的学习者理解三维空间内的构件避让、活动间隙预留的工程逻辑。

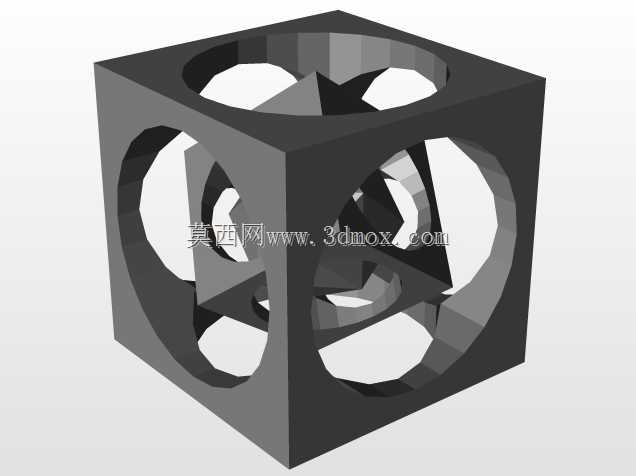

　　设计过程中最先敲定的是外部正六面体的基础轮廓，六个面均采用大直径环形镂空设计，一方面是为了降低整体重量，让手持把玩时的负重感更舒适，另一方面镂空区域可以直接观察到内部多层嵌套构件的运动状态，不需要额外拆解就能看清内部结构的联动关系。外部立方体的棱边全部做了等半径圆角过渡，避免直角棱边在把玩过程中造成磕碰划伤，同时圆角处理也能让3D打印或者机加工过程中的应力集中问题得到缓解，减少构件边角处的开裂风险。

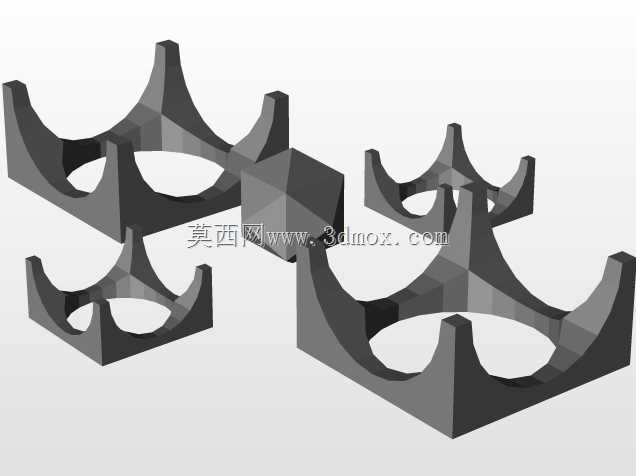

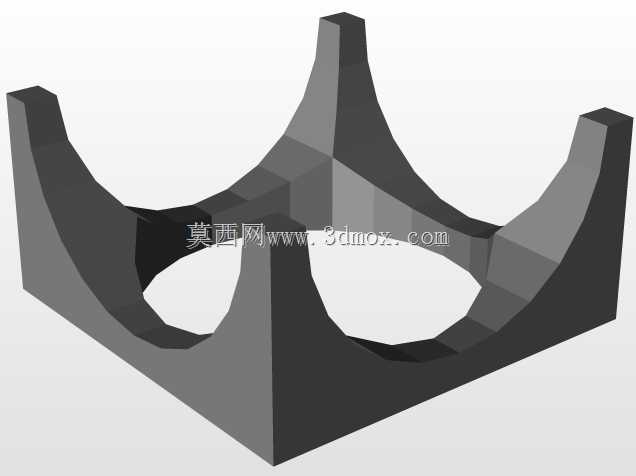

　　内部的嵌套结构采用逐层收窄的方形框架配合中心多面体构件的设计，每一层嵌套框架都预留了均匀的活动间隙，保证各层构件可以在空间内实现多方向的自由转动，不会出现卡滞或者干涉的情况。设计时特意将各层构件的转动中心与外部立方体的几何中心完全重合，保证晃动或者转动时整体的动平衡表现，不会出现偏重导致的转动不畅问题。中心的多面体构件采用了与外层框架差异化的视觉处理逻辑，在实体建模时通过曲面分割做出不同的面域区分，让使用者透过外层镂空观察时能清晰分辨中心构件的转动状态，提升把玩时的视觉反馈感。

　　从安装与尺寸边界来看，这款结构件为一体化装配完成的独立构件，不需要额外的安装固定结构，整体外轮廓为标准正六面体，放置在平面上时任意面接触都能保持稳定，不会出现倾倒问题。各活动构件之间的间隙控制在均匀的0.2mm-0.3mm区间，这个间隙值既可以保证3D打印成型时不需要额外打磨就能实现顺畅活动，也能避免间隙过大导致的构件晃动松散问题。外层的环形镂空的内径尺寸经过反复调整，既保证了足够的观察视野，也保留了外部立方体框架足够的结构强度，正常握持施力时不会出现框架变形的情况。

　　在结构强度校核阶段，针对外部框架的受力情况做了模拟分析，当外部立方体承受日常把玩的挤压力、摔落冲击力时，环形镂空周边的应力分布均匀，不会出现应力集中导致的断裂问题。内部各层嵌套框架的连接部位采用了圆弧过渡的连接筋结构，相比直角连接的筋位，抗疲劳强度提升明显，长时间反复转动也不会出现连接筋断裂的情况。中心多面体构件的重量经过优化，通过内部适度掏空的方式控制整体重量分布，让整体的转动惯量处于合适区间，晃动时的反馈力度适中，不会因为过重导致转动冲击过大，也不会因为过轻导致把玩时没有足够的手感反馈。

　　实际应用中，这款结构件除了作为把玩件和教学教具，还可以作为创意装饰元素嵌入到文创产品设计中，比如作为摆件的核心结构、展示装置的动态视觉元素，其无需额外动力就能实现多构件随动的特性，不需要复杂的传动结构就能实现动态展示效果，降低了创意装置的设计复杂度。对于三维建模学习者来说，这款结构的建模过程可以练习曲面镂空、多层嵌套装配、间隙预留、动平衡校核等多个实用建模技能，从基础的实体拉伸切除到高级的曲面配合、干涉检查都能覆盖到，是非常适合练习空间结构设计能力的建模案例。在加工适配性上，这款结构既可以采用FDM3D打印一体化成型，也可以通过精密机加工的方式分件加工后装配，不同加工方式下只需要根据工艺特性微调间隙值就能实现顺畅的活动效果，不需要对整体结构做大幅改动，适配多种加工场景的需求。
