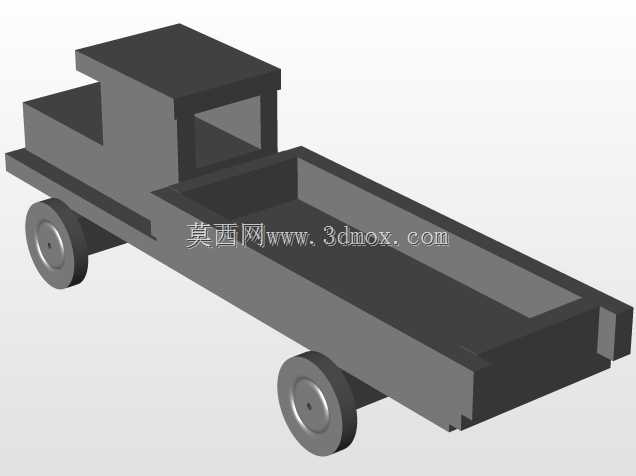

轻型载货小型皮卡整车结构三维数模

这款小型皮卡的三维结构设计，首先锚定城乡短途零散货运、个体经营户工具车、工程现场小件物料转运这类高频使用场景，区别于重载货运卡车，它的核心定位是兼顾灵活通过性与基础载货能力，适配狭窄街巷、非铺装乡村道路、厂区内部通道等大尺寸货车无法顺畅通行的作业环境。从功能特性来看，整车采用非承载式车身的简化结构逻辑，前部设置独立的乘员舱区域，可容纳2名驾乘人员，后部为开放式载货货厢，货厢栏板采用可翻转开启结构，方便从侧面、尾部装卸货物，货厢底板做了加强筋布局设计，能够承载零散建材、农用物资、维修工具等常见小件货物，额定承载质量适配轻型货运需求，不会出现结构冗余带来的整备质量过高问题。设计过程中优先考虑了结构的易加工性与装配合理性，乘员舱框架采用矩形截面型材搭建受力骨架，外覆盖件做了曲面简化处理，既保留了皮卡车型的基础外形特征，又避免了过于复杂的曲面给后续加工、3D打印验证带来不必要的难度；前部动力舱预留了足够的安装空间，可适配小排量动力总成的布置，散热模块、蓄电池、附属油液容器的安装位置都做了边界预留，安装点位的坐标完全符合常规轻型车辆的布置逻辑，不会出现装配干涉问题。转向系统采用齿轮齿条式转向的简化结构模型，转向柱与方向盘的连接角度符合人体工程学要求，转向拉杆与前轮转向节的连接点位做了运动行程校核，保证转向过程中不会出现杆件卡滞、与周边结构剐蹭的问题；行走系统采用前后钢板弹簧非独立悬架结构，这种结构可靠性高、维护成本低，非常适合轻型载货车辆的使用工况，钢板弹簧的片数、弧高都按照轻型承载需求做了匹配，减震器的安装位置避开了悬架运动的干涉区间，车轮的轮距、轴距参数经过反复调整，保证整车转弯半径控制在小型车辆的合理范围内，在狭窄场地内可以完成掉头、挪车等操作。外形尺寸方面，整车总长控制在4.5米以内，总宽不超过1.7米，总高不超过1.8米，这个尺寸边界既保证了货厢有足够的载货长度，又能让车辆顺利通过限宽墩、地下车库入口等常见的通行限制区域；货厢内部长度约1.5米，宽度与整车宽度匹配，栏板高度约0.4米，能够满足日常零散货物的装载需求，同时不会因为货厢过高影响驾驶员的后方视野。整车的安装边界做了充分校核，所有外露部件的突出量都符合车辆外廓尺寸的要求，后视镜的安装位置保证了足够的后方视野，前后保险杠的突出距离能够在发生轻微碰撞时保护车身主体结构，灯具的安装位置预留了标准的安装孔位，方便后续加装通用型号的车灯配件。在细节结构上，车门采用整体式门板模型，预留了车窗升降、门锁机构的安装空间，车门铰链的安装点位做了强度加强设计，保证车门开关过程中的结构稳定性；货厢尾部的栏板采用铰链连接与锁扣固定结构，锁扣位置设置在货厢两侧，操作方便且固定可靠，行驶过程中不会出现栏板意外开启的问题。底盘部分的纵梁采用等截面槽型钢结构，横梁采用分段焊接的布局，既保证了底盘的整体扭转刚度，又给排气管、燃油箱、制动管路等部件预留了布置空间，所有管路的走向都沿着纵梁内侧布置，避免行驶过程中被飞石、路面凸起剐蹭损坏。这款数模的结构完全按照真实轻型皮卡的工程逻辑搭建，没有脱离实际使用需求的夸张设计，所有结构参数都可以作为教学演示、结构验证、小型改装设计的基础参考，对于刚接触整车结构设计的从业者来说，可以通过这个模型清晰理解轻型载货车辆的整体布局逻辑、各系统之间的装配关系、不同工况下的结构受力要点，也可以在这个基础数模上进行改装拓展，比如加装货厢盖、后爬梯、工具储物箱等附加结构，拓展车辆的使用场景。
