拼装式F1竞速赛车结构设计方案

项目分类:F1 发布时间:2021-10-07 ID:299584
  • 拼装式F1竞速赛车结构设计方案
  • 拼装式F1竞速赛车结构设计方案
  • 拼装式F1竞速赛车结构设计方案
  • 拼装式F1竞速赛车结构设计方案

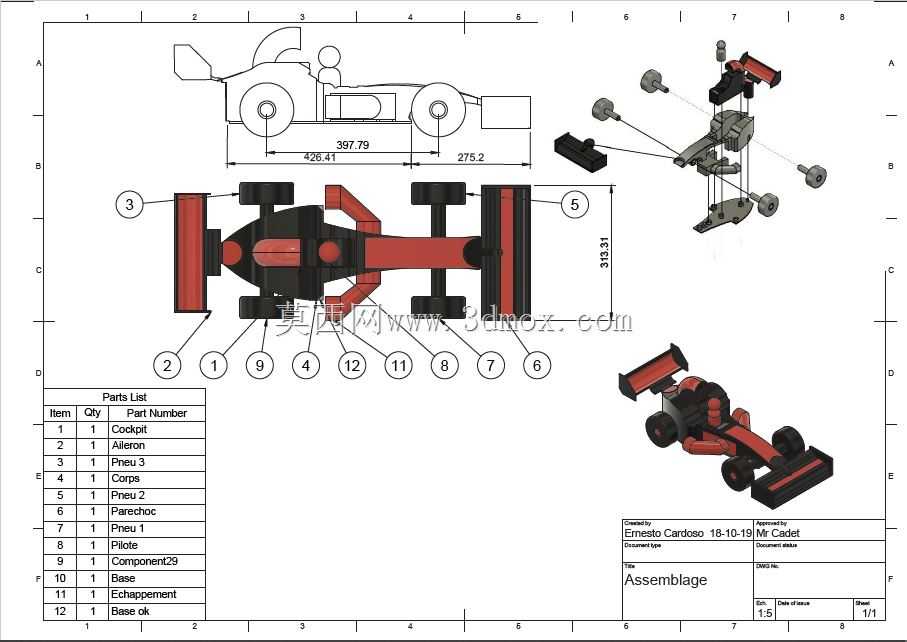

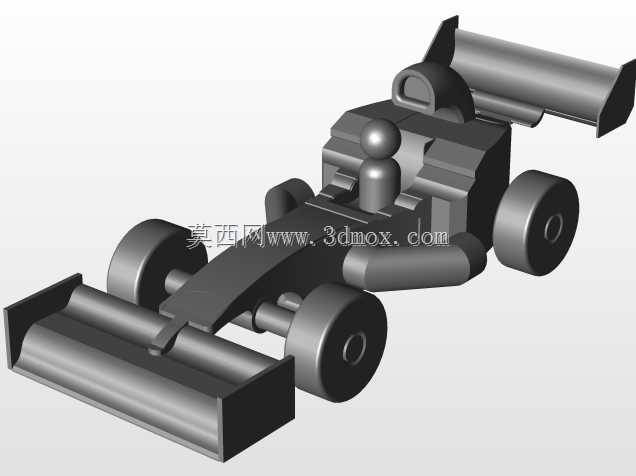

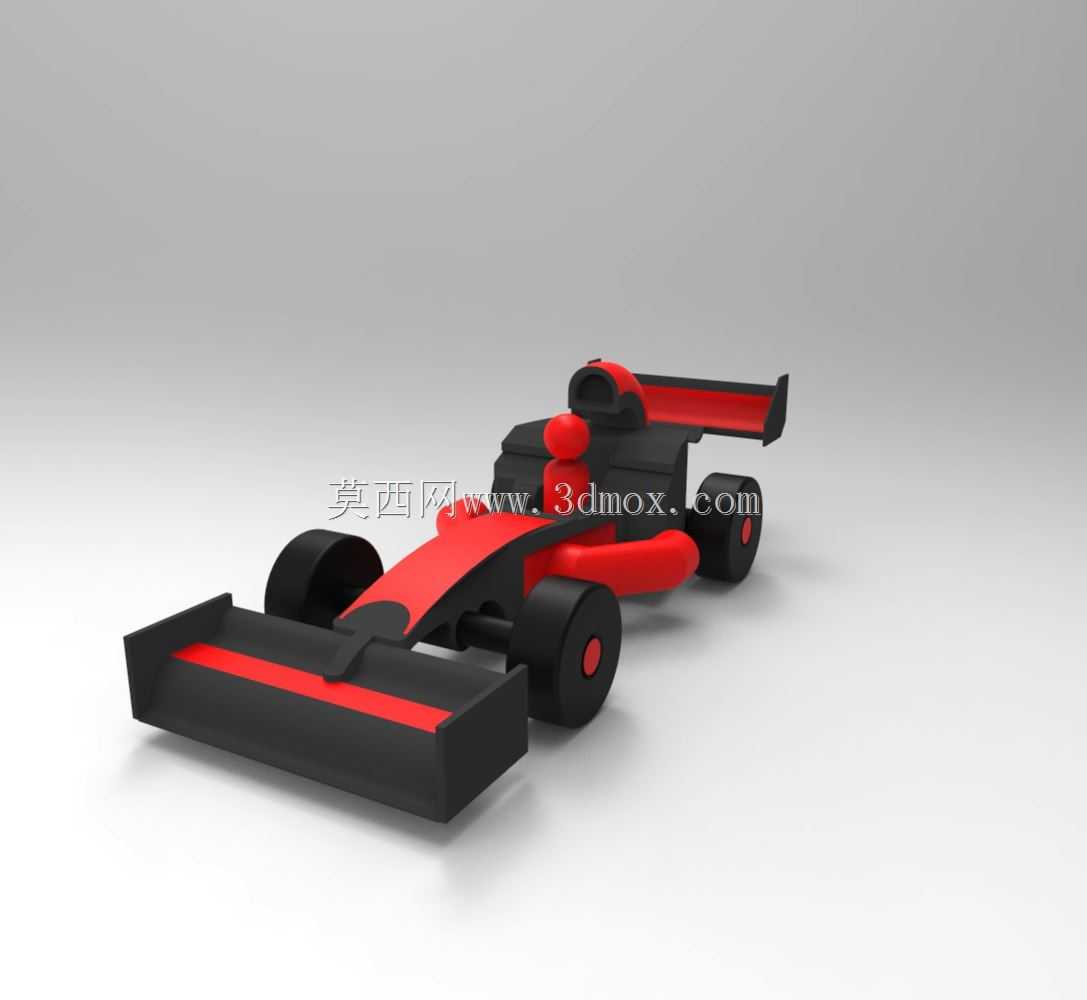

在竞速车辆研发与教学演示场景中,这类缩小比例的F1赛车结构常被用于空气动力学验证、结构装配逻辑演示以及青少年工程启蒙教具使用,区别于全尺寸赛事用车,该结构在保留核心竞速车辆布局特征的前提下,简化了冗余的赛事专用复杂系统,更适配教学展示、桌面级模型验证以及文创周边衍生的使用需求。从整体布局来看,该结构沿用了方程式赛车经典的开放式座舱、中置动力舱、前后定风翼以及四轮外露的设计逻辑,前翼采用宽幅平直底板搭配两侧垂直端板的结构,在行驶过程中可以梳理车头迎面气流,将气流导向车身两侧与底盘下方,减少前轮转动带来的乱流影响,同时为前轴提供足够的下压力,保证高速行驶时前轮的抓地性能。前翼的安装位置与前轴的垂直距离经过匹配设计,既不会因为过低导致通过性不足,也不会因为过高损失下压力转化效率,端板的外沿与前轮外侧面基本处于同一垂直平面,能够有效阻挡气流卷入轮胎内侧形成紊流。车身中部的动力舱采用阶梯式隆起结构,两侧预留了气流通道,能够为内部的动力单元、散热结构提供足够的冷却气流通道,座舱区域采用凹陷式设计,符合竞速车辆低风阻的坐姿布局,能够最大程度降低驾驶员位置带来的迎风面积,座舱两侧的侧箱结构从车头位置平滑过渡到车尾,与后轮前部形成流畅的曲面衔接,避免气流在侧箱位置发生分离形成压差阻力。车尾的尾翼采用多层翼片搭配垂直端板的结构,主翼板采用大迎角设计,能够在车尾形成足够的下压力,平衡高速行驶时前轴的下压力分配,避免车辆出现转向过度的情况,尾翼的安装支架直接连接在后车架结构上,能够将翼面承受的气动力直接传递到车架主体,避免高速行驶时翼面出现震颤影响行驶稳定性。行走机构部分,四个轮胎采用宽幅热熔胎样式的结构设计,轮毂采用轻量化的镂空样式,前轮的转向节结构预留了转向行程空间,能够满足小半径转向的角度需求,后轮与动力输出端直接连接,传动路径更短,能够减少动力传递过程中的损耗。底盘部分采用平直的一体化底板设计,从车头前翼后沿一直延伸到车尾扩散器位置,底盘与地面之间的间隙经过匹配,能够利用文丘里效应在底盘下方形成低压区,进一步提升整车的下压力表现,不需要额外增加翼片重量就能获得足够的抓地性能。在装配逻辑上,该结构采用模块化的拆分设计,前翼总成、前车架、座舱模块、动力舱模块、后车架、尾翼总成以及四个车轮都可以独立拆分,在教学演示过程中可以逐件拆解展示每个部分的结构功能,也方便后续更换不同设计的翼片、轮胎部件来验证不同空气动力学套件的性能差异。从安装边界来看,该结构的整体宽度由前翼宽度与后轮外沿宽度共同决定,前翼宽度略大于后轮轮距,能够在发生轻微碰撞时先通过前翼吸收冲击力,保护车轮与转向结构,整车的最高点为尾翼顶端,在进行桌面展示或者风洞测试时,可以以该点作为高度基准预留足够的安装空间,轴距与轮距的比例参考了真实F1赛车的配重比例,前轴配重占比略低于后轴,匹配后轮驱动的动力布局,能够在加速时将重心后移,提升后轮的抓地表现,减少加速打滑的情况。这类结构除了用于教学演示之外,也可以作为无人竞速小车的基础车架使用,在动力舱位置预留的安装空间可以容纳电池、电机以及控制电路板,底盘上预留的标准安装孔位可以直接固定电子设备,不需要额外进行打孔改装,前翼与尾翼的安装位置也可以根据实际行驶速度调整迎角,匹配不同赛道的下压力需求,在低速多弯的赛道上可以调大翼片迎角获得更高的下压力提升过弯速度,在高速直道较多的赛道上可以调小翼片迎角降低风阻提升极速表现。结构的曲面设计全部采用顺滑的G2连续过渡,没有尖锐的凸起或者突兀的折角,既能够降低风阻,也能在作为教具使用时避免尖锐边角划伤使用者,所有部件的连接位置都采用定位卡扣加紧固件的双重固定方式,既方便拆装,也能保证行驶过程中部件不会因为振动出现松脱。
