罗技G25G27适配换挡旋钮结构设计

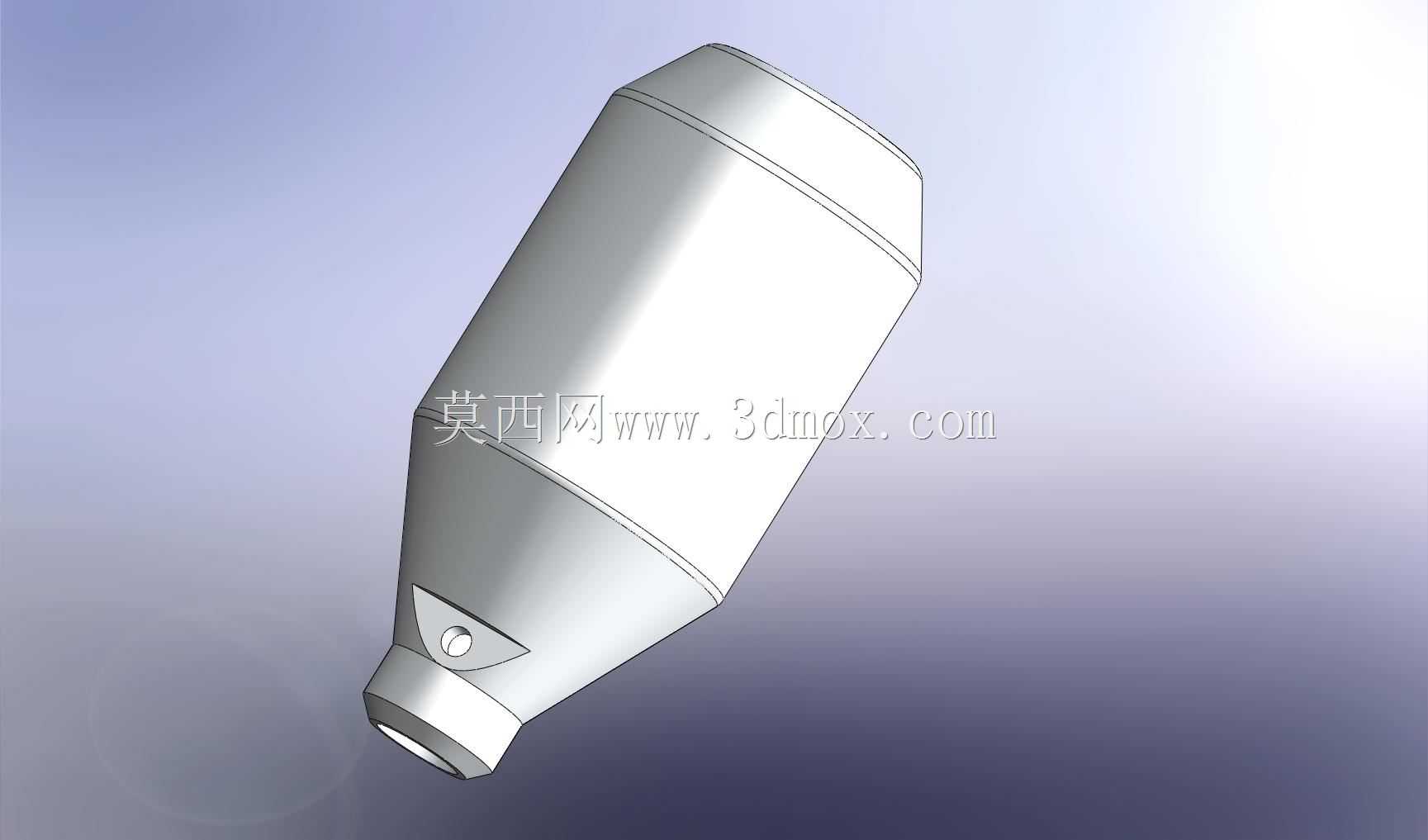

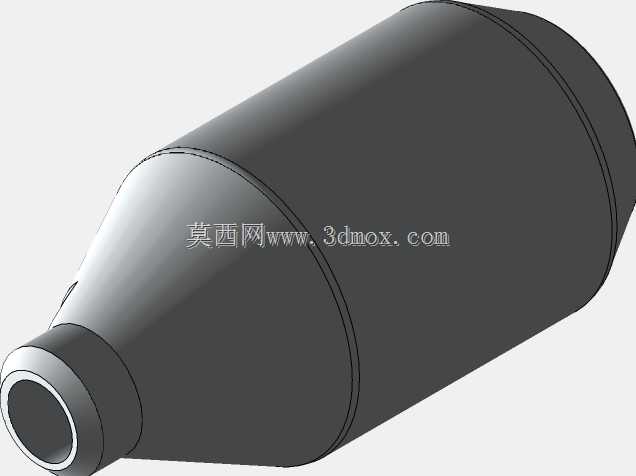

　　在模拟驾驶外设的结构设计领域，换挡旋钮作为驾驶员与模拟设备直接交互的核心操控部件，其结构合理性、握持贴合度直接决定了模拟驾驶的操作反馈真实度，尤其针对罗技G25、G27这类主流模拟赛车方向盘套装，配套换挡旋钮的结构适配性是很多外设改装、建模练习场景中重点关注的内容。这款换挡旋钮的整体外形采用多段式变径回转体结构，从握持段到安装连接段做了平滑的锥度过渡，握持区域的直径参考了真实民用手动变速箱换挡手球的握持尺寸，直径范围控制在45mm到55mm之间，符合成年人手掌自然握持时的指腹贴合弧度，长时间操作不会产生硌手、打滑的问题。从结构设计思路来看，这款旋钮没有采用复杂的多件拼接结构，整体以一体化回转结构为主体，

　　仅在下部靠近安装端的位置设计了嵌入式的定位卡扣结构，卡扣的凸起高度控制在1.2mm，刚好可以卡入罗技G25、G27换挡杆基座的对应定位槽内，安装时不需要额外的粘接或者螺丝固定，依靠卡扣的过盈配合即可实现轴向与周向的双重固定，避免换挡操作过程中旋钮跟转、松脱。在安装边界的尺寸控制上，旋钮下部的连接内孔直径与罗技原厂换挡杆的安装轴径做了0.1mm的间隙配合公差，安装深度控制在22mm，既保证安装后旋钮的整体高度符合真实车辆换挡手球的布置高度，又不会因为安装过深顶到换挡杆内部的档位触发机构，影响档位切换的行程手感。旋钮表面的环形凹槽结构并非装饰性设计，每道凹槽的宽度为2mm，深度0.8mm，均匀分布在握持段的上下两端，

　　一方面可以在手掌出汗时增加接触摩擦力，另一方面也为后续包覆防滑皮质、橡胶套预留了安装定位边界，不需要额外做二次结构修改即可适配不同的表面改装方案。从实际应用场景来看，这类换挡旋钮不仅可以用于模拟驾驶外设的改装替换，也可以作为小型工业设备操作杆、工程车辆操纵杆的手球结构参考，其变径锥面的结构设计可以有效引导操作者的手部自然滑落到最佳握持位置，减少操作时的手部定位偏差。在结构强度设计上，旋钮主体的最小壁厚控制在3mm，即使采用常规的ABS注塑或者3D打印加工，也能承受日常换挡操作时的径向扳动力与轴向按压力，不会出现薄壁开裂的问题，下部卡扣位置做了0.5mm的圆角过渡，避免反复拆装时卡扣根部产生应力集中断裂。

　　不同于很多追求夸张造型的改装换挡旋钮，这款结构在设计时优先保证了操作的人机工程合理性，整体重心落在安装轴的轴线上，换挡操作时不会因为重心偏移产生额外的晃动感，锥面过渡的角度控制在12度，刚好贴合手掌自然弯曲时的虎口角度，做快速换挡、跟趾操作连带的换挡动作时，手腕不需要额外调整角度即可完成档位切换。在细节结构处理上，旋钮顶端采用了小圆弧收边结构，没有尖锐的棱角，避免操作时手腕磕碰受伤，下部连接端的外圆做了1.5mm的倒角，安装时可以顺利导入换挡杆的安装位，不需要反复对位调整。对于三维建模练习者而言，这款结构涵盖了回转体建模、卡扣结构设计、公差配合、人机工程尺寸校验等多个常用的机械设计知识点，不需要复杂的曲面构建即可完成整体建模，同时可以通过调整握持段直径、锥度、卡扣尺寸等参数，适配不同型号的模拟驾驶外设、工业操纵杆的手球设计需求，具备很强的结构参考价值。
