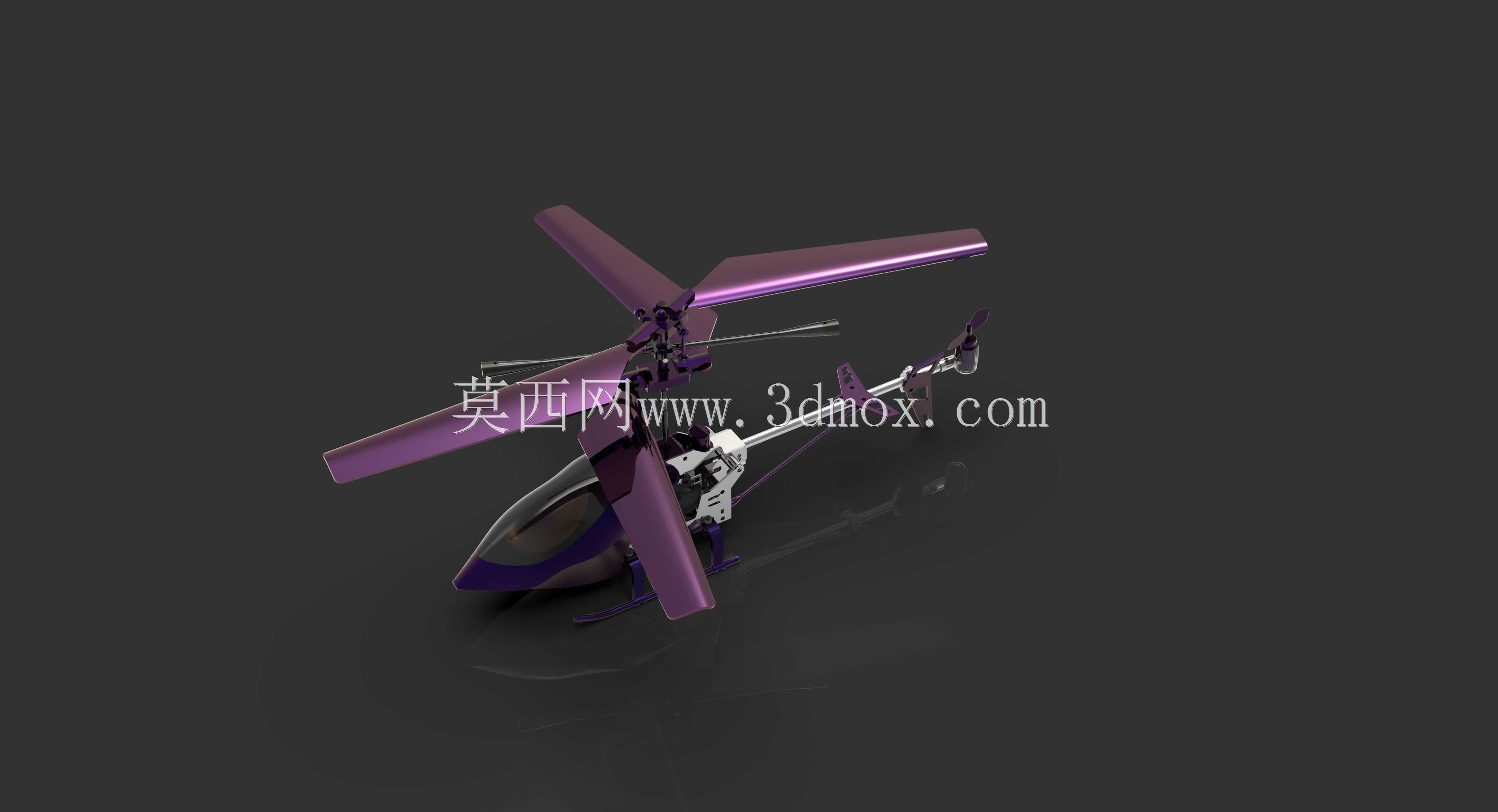

共轴双旋翼紫色玩具直升机外观结构

　　这款共轴双旋翼构型的玩具直升机，核心应用场景覆盖桌面摆件展示、青少年航模科普教学、低龄儿童益智玩耍等多个民用消费领域，区别于专业航模的高精度飞控要求，其结构设计优先兼顾装配便捷性与把玩安全性，所有外露棱边均做了R0.8以上的圆角倒钝处理，避免尖锐边角造成划伤风险。从实际使用需求出发，整机采用上下共轴反转的双旋翼布局，省略了常规单旋翼直升机必备的尾桨结构，既降低了飞行时尾桨触碰障碍物导致损坏的概率，也简化了传动链路的结构复杂度，日常把玩时无需额外调整尾桨倾角来抵消反扭矩，对新手操作的友好度更高。

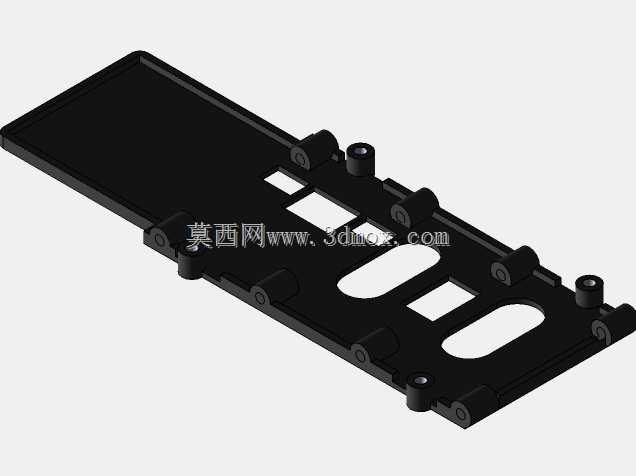

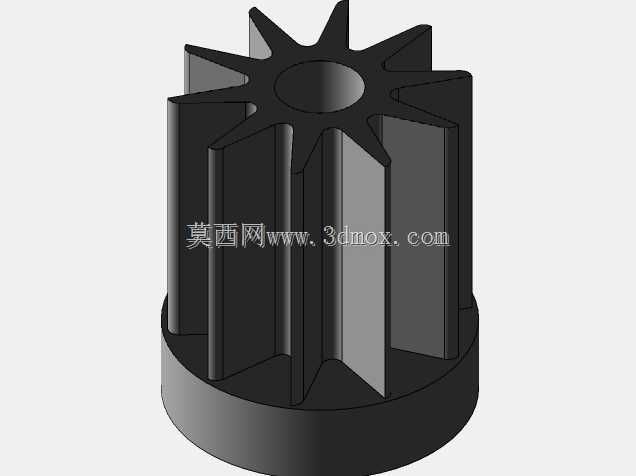

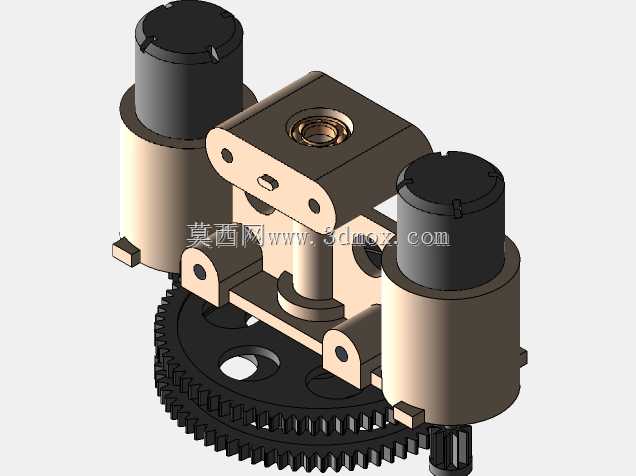

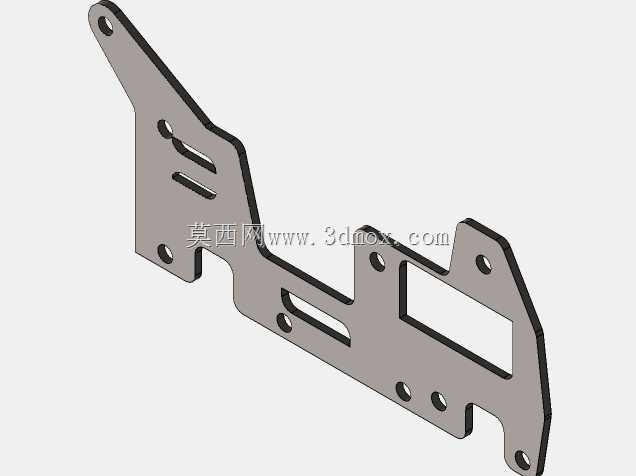

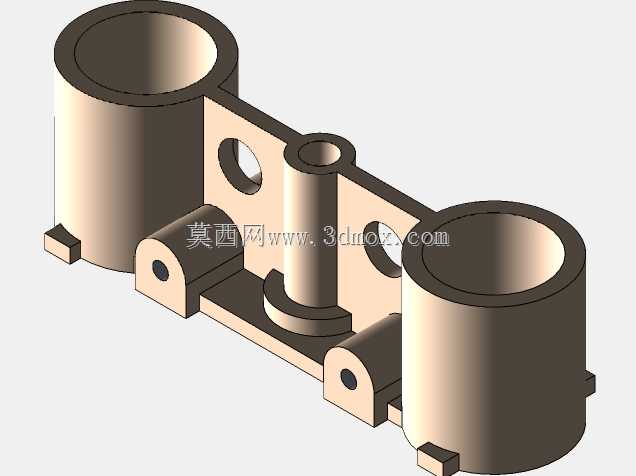

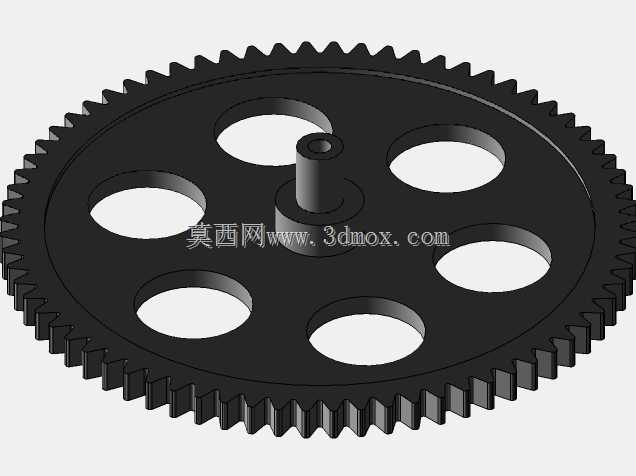

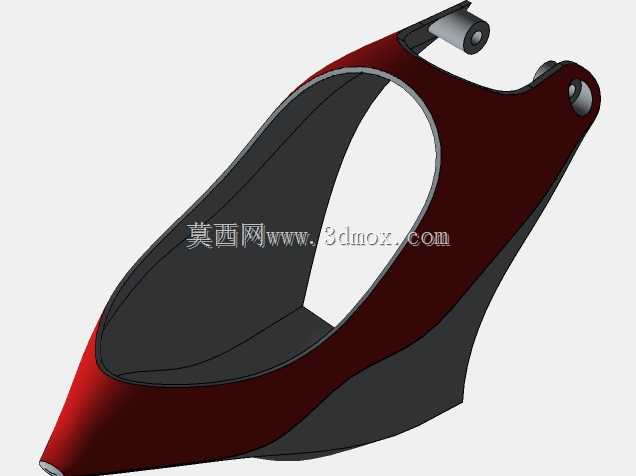

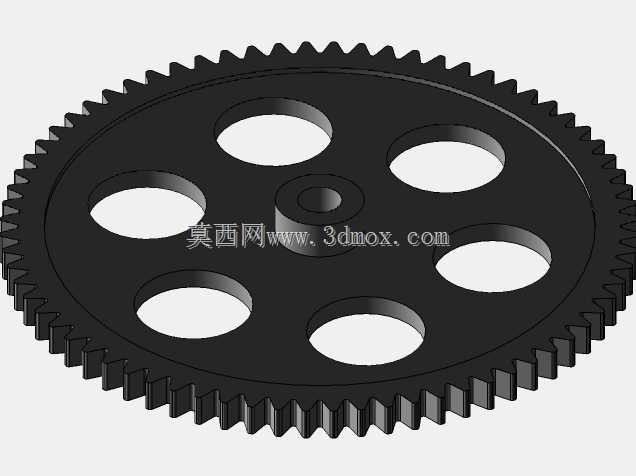

　　设计过程中首先围绕把玩场景的尺寸边界做约束，整机旋翼展开后的最大直径控制在180mm以内，机身主体长度不超过150mm，整体高度控制在120mm区间，刚好适配单手握持的尺寸需求，放置在常规桌面展示时也不会占用过多空间。机身主体分为机头整流罩、中部传动舱、尾部支撑杆三个核心模块，机头整流罩采用半流线型曲面设计，曲面过渡处的曲率连续保持G2级别，既保证外观的流畅质感，也能在低速飞行时降低一定的空气阻力，整流罩与中部传动舱采用卡扣式连接，无需额外螺丝固定，日常拆装更换内部电池时操作更简便。中部传动舱是整机的结构核心，内部预留了标准7mm空心杯电机的安装位，传动齿轮组的安装孔位同轴度公差控制在0.05mm以内，保证齿轮啮合时的传动平稳性，减少运转过程中的异响与卡顿问题；传动舱外壳采用分体式对合结构，对接面设置了定位止口，装配时无需反复调整对位，拼接后的接缝间隙控制在0.2mm以内，避免出现明显的外观瑕疵。

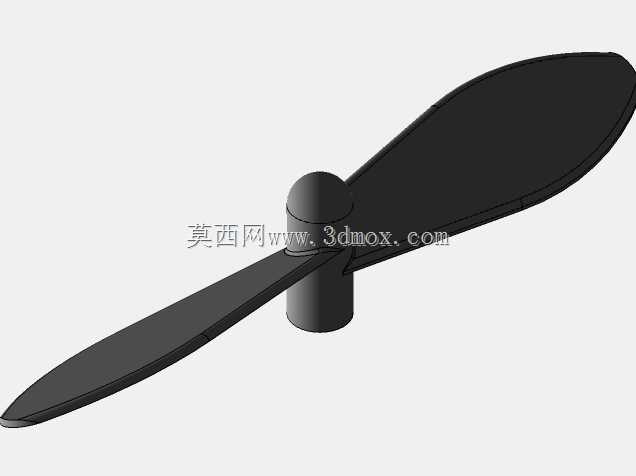

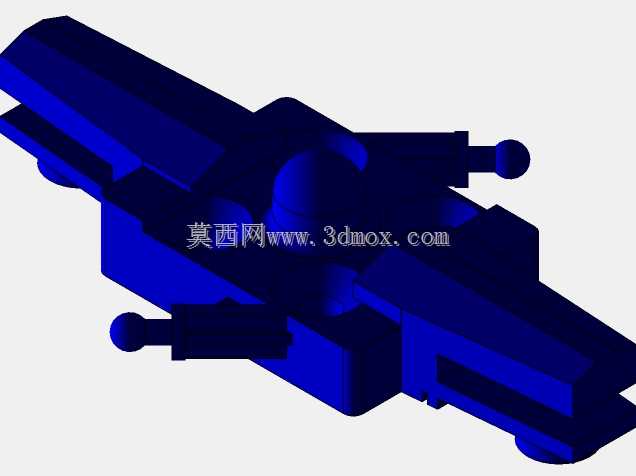

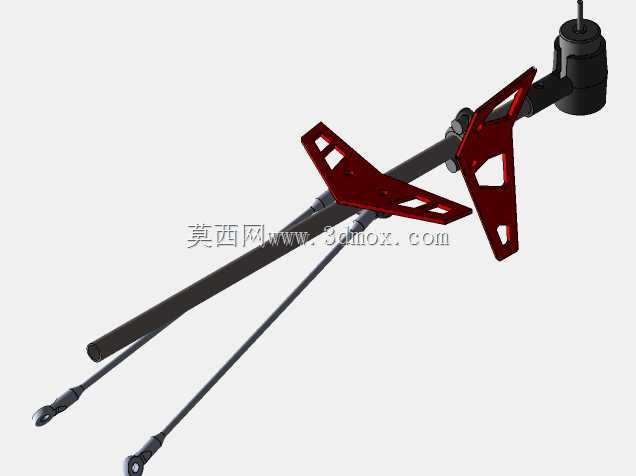

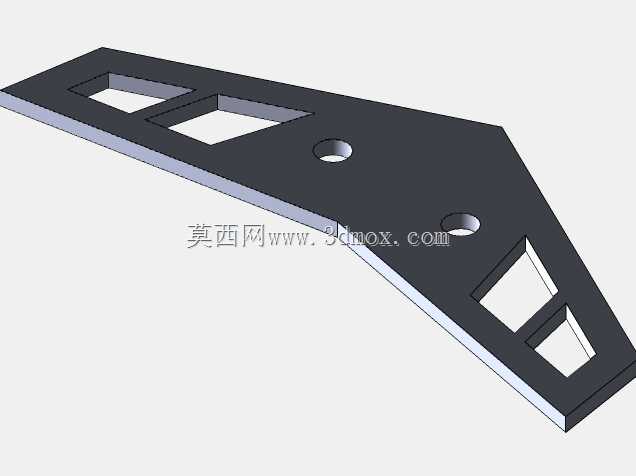

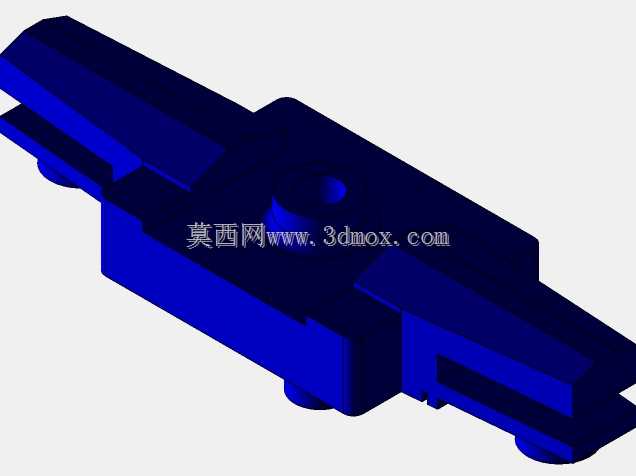

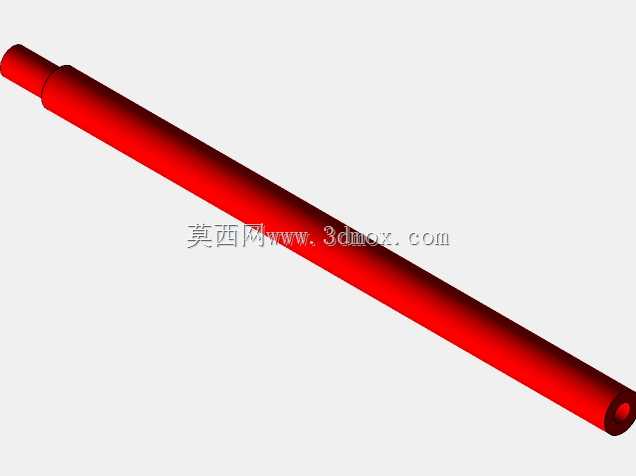

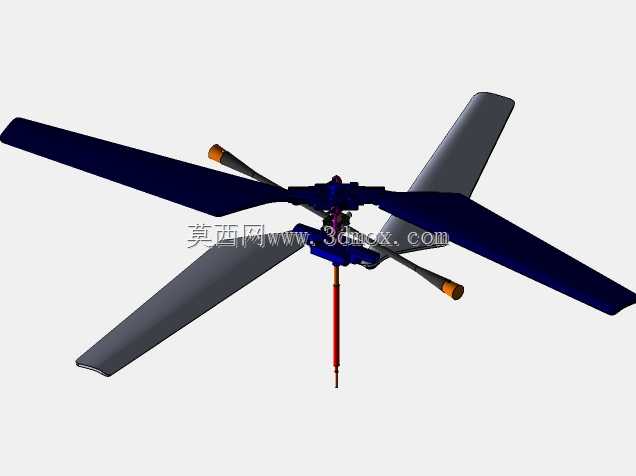

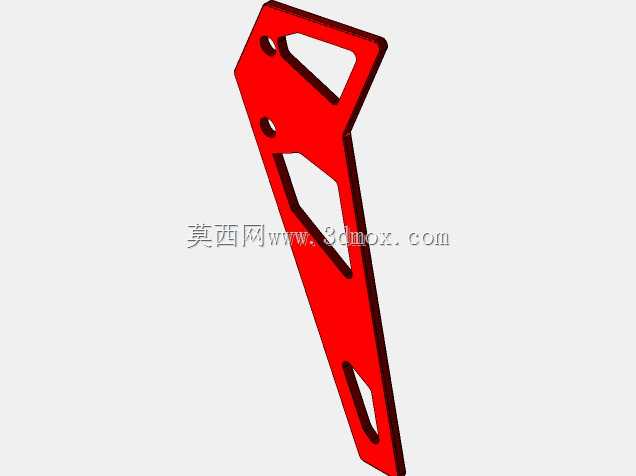

　　旋翼部分采用四片对称布局的桨叶，每片桨叶的翼型做了简化处理，没有采用复杂的变距翼型，而是用固定倾角的平板翼型降低加工难度，桨叶与旋翼夹的连接位置设置了柔性铰接结构，当桨叶碰到障碍物时可以自动弯折卸力，避免桨叶断裂或者传动齿轮受冲击损坏；上下两组旋翼的间距控制在25mm，既保证两组旋翼旋转时不会出现打桨干涉，也不会因为间距过大导致整机重心上移影响飞行稳定性。尾部采用细杆式支撑结构，尾端设置了小型的水平安定面，飞行时可以辅助保持机身俯仰方向的稳定性，尾杆与中部传动舱的连接位置做了加强筋结构，避免摔落时尾杆从根部断裂。

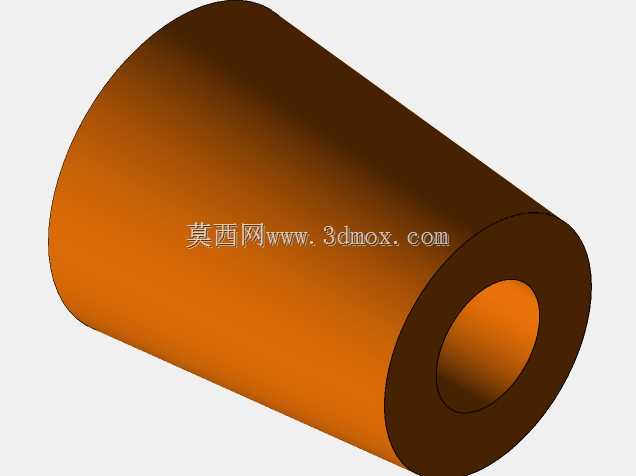

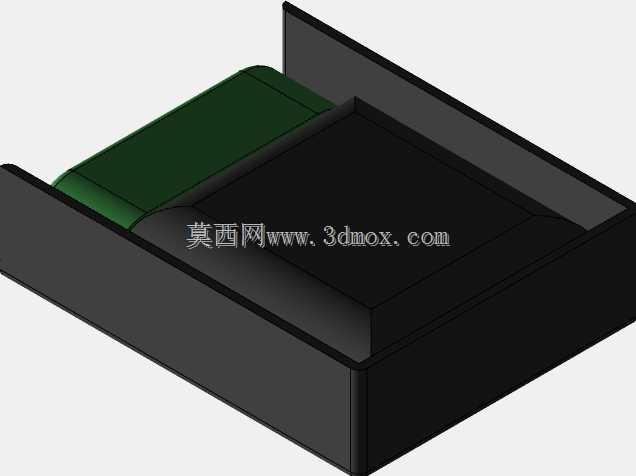

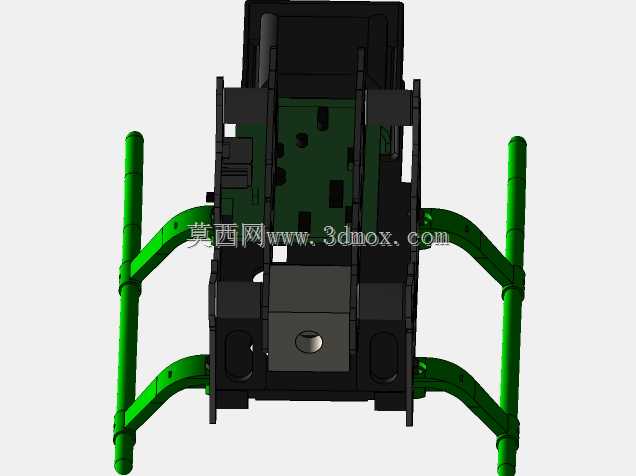

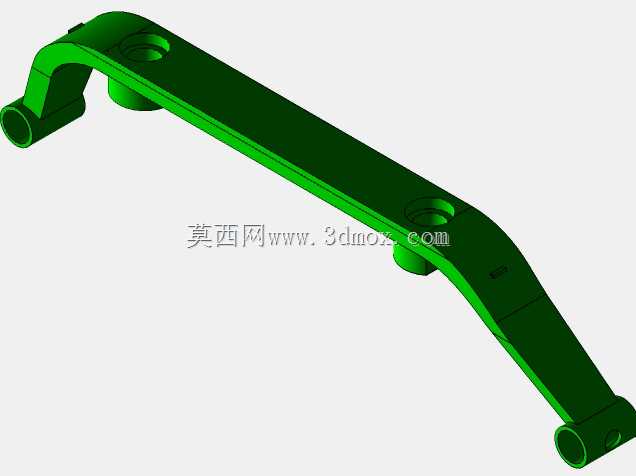

　　从安装边界来看，整机内部的电池仓预留了30mm×20mm×10mm的安装空间，适配常规的3.7V小型锂电池，电池仓盖采用滑扣式结构，更换电池时无需借助工具；起落架采用两根对称的弧形金属支杆，支杆与机身连接的位置设置了橡胶缓冲垫，降落时可以吸收冲击能量，减少机身受到的震动，起落架的最低点距离机身底部的高度为15mm，保证降落时机身底部不会直接接触地面，避免剐蹭机身外壳的漆面。外观配色上采用深紫色与银灰色搭配的方案，旋翼表面做了半光泽的质感处理，既保留塑料材质的轻便特性，也能呈现出类似金属漆面的视觉效果，机身表面的分模线全部设置在外观非可见区域，组装完成后不会看到明显的合模线痕迹，整体外观的完成度更高。针对日常把玩的耐用性需求，所有受力部位的壁厚均控制在1.5mm以上，非受力外观件的壁厚不小于1mm，既控制整机重量保证飞行时的升力冗余，也能承受日常1.2米高度自由跌落的冲击不会出现壳体开裂问题。
