内啮合行星齿轮组传动结构设计

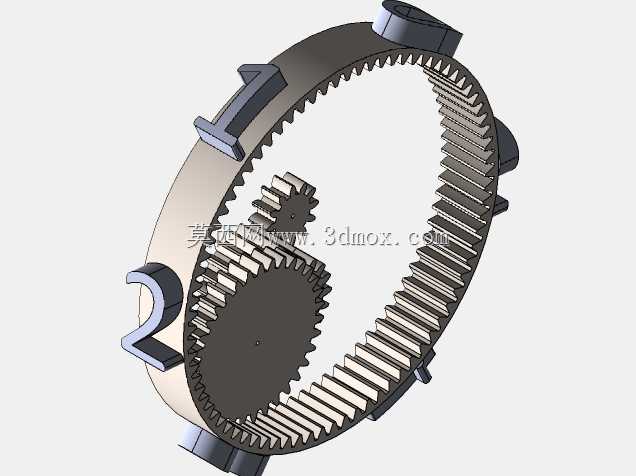

这套内啮合行星齿轮传动结构，常见于小体积大传动比需求的工业传动场景，比如小型伺服减速单元、精密回转工作台的动力输入端、自动化生产线的分度驱动机构，还有部分紧凑型电动执行器的减速段都会用到这类结构，相比平行轴外啮合齿轮组，它能在相同传动比下把径向尺寸压缩近40%，非常适合安装空间受限的设备布局。从结构组成来看，整套传动包含带安装凸耳的内齿圈、居中布置的小直径太阳轮、以及同时与两者啮合的大直径行星轮，三个构件的齿形都采用渐开线齿廓，啮合重合度比普通外啮合高15%左右，传动过程中载荷会同时分布在多组啮合齿面上，单齿承受的接触应力更低，运行时的冲击和噪音也更小，适合中低速平稳传动的工况。设计这套结构的时候，首先要确定的是内齿圈的安装边界，齿圈外侧均匀分布的六个带卡槽的凸耳，是用来直接卡入设备壳体的定位槽内，实现齿圈的完全固定，不需要额外的螺栓紧固，装配时直接沿轴向推入即可，凸耳的轴向厚度比齿圈本体薄2mm，推入后会和壳体的限位台阶完全贴合，不会出现轴向窜动；齿圈的内齿齿顶圆直径要和壳体的内孔保持0.02mm的间隙配合，避免装配时齿圈偏斜导致啮合卡滞。行星轮的中心孔是标准的轴承安装位，设计时要预留轴承外圈的压装余量，孔的端面和齿面的垂直度公差要控制在0.01mm以内，否则行星轮运转时会出现偏摆，加速齿面磨损；太阳轮的输入端是带键槽的轴伸结构，用来和驱动电机的输出轴直连，轴伸的同轴度公差要控制在0.008mm以内，保证动力输入的同心度。实际选型应用时，要先核算整套结构的传动比，这套固定内齿圈、太阳轮输入、行星架输出的结构，传动比计算方式为1加内齿圈齿数与太阳轮齿数的比值，相比外啮合定轴轮系，单级就能实现3-10的传动比，不需要多级齿轮串联，能大幅减少传动链的累计间隙，提升传动精度。齿宽设计上，三个齿轮的齿宽保持一致，内齿圈的齿宽比行星轮厚1mm，给啮合时的轴向窜动预留余量，避免轮齿端部出现应力集中；齿侧间隙按照精密传动的要求设置在0.03-0.05mm之间，既不会因为间隙过大出现回程误差，也不会因为间隙过小导致运转卡滞、发热膨胀咬死。安装调试的时候，要先把行星轮通过轴承预装在行星架的销轴上，手动转动行星轮确认无卡滞之后，再把太阳轮装入中心位置，调整行星轮的位置让三个行星轮同时和太阳轮、内齿圈啮合，之后沿轴向把内齿圈推入壳体定位槽，全程要保证齿面清洁，不能有铁屑等杂物嵌入啮合间隙，装配完成后手动转动输入轴，要保证整圈转动无卡顿、无异常摩擦声，运转阻力均匀。这类内啮合齿轮结构在实际使用中，因为啮合齿面的相对滑动速度比外啮合低，润滑脂的留存效果更好，日常维护时只需要在装配时填充足量的锂基润滑脂，就能满足长时间免维护运行的需求，适合在自动化设备的长期连续运行工况下使用，不会因为频繁维护影响生产线的稼动率。另外，内齿圈外侧的凸耳除了定位功能，还能在传动过载时起到一定的缓冲作用，当瞬时载荷超过设计阈值时，凸耳会产生微小的弹性变形，吸收部分冲击载荷，避免轮齿出现断齿失效，提升整套传动结构的抗过载能力。
