加勒特老式牵引引擎机械结构三维设计

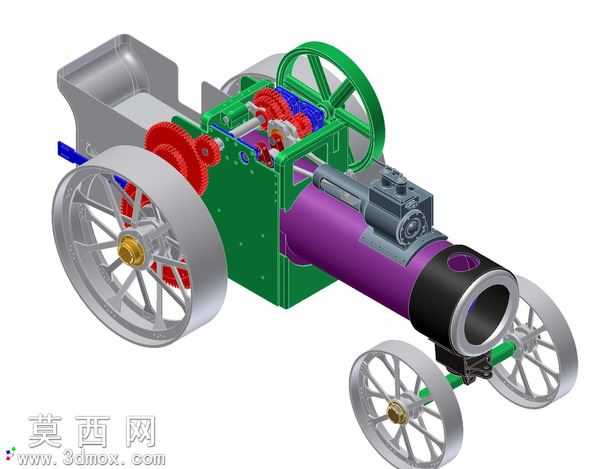

本作品为老式加勒特牵引引擎的全参数化三维建模成果，建模过程严格遵循老式牵引引擎的真实机械结构比例，对每一处零部件进行独立建模后完成整体装配校验。建模阶段首先梳理牵引引擎的核心动力传递逻辑，从前端的动力输出缸体开始，依次完成缸套、气门组件、传动齿轮组、减速机构、行走轮组、操控轮盘、后置承载座等全部零部件的特征构建，每一个零件的尺寸参数均参考同类型老式牵引引擎的实物测绘比例设定，确保各部件装配间隙符合机械设计规范。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：缸体部分采用哑光紫黑金属材质还原老式铸铁缸体的厚重质感，传动齿轮组分别采用红色、蓝色工程塑料与金属材质区分不同传动级的齿轮部件，清晰展示动力传递路径；绿色的机身机架采用涂装金属材质，还原老式农机引擎的漆面效果；行走轮组采用银色金属轮辐搭配金色轴套，还原早期金属辐条轮的结构特征，灰色的操控手轮、后置承载料斗分别匹配铸铁与薄钢板材质，整体渲染效果层次分明，可清晰区分不同功能的结构模块。结构设计上完整复现了牵引引擎的动力传递路径：缸体内产生的动力通过齿轮组逐级减速，传递至主轴带动两侧大直径行走轮转动，前端的小直径转向轮通过绿色转向连杆与操控机构连接，可实现行进方向的调整，顶部的大直径手轮用于引擎的启动操控与转速调节，齿轮组外侧的护板结构既起到安全防护作用，也还原了老式引擎的外观特征。建模过程中对所有啮合齿轮的齿形参数、轴孔配合公差、连杆活动间隙都进行了干涉检查，确保整体装配结构无干涉，活动部件可模拟真实的运动状态，完整呈现了早期内燃式牵引引擎的机械构造特点，可用于老式机械结构教学、动力装置原理演示等场景。
