斯特林发动机结构展示三维设计作品

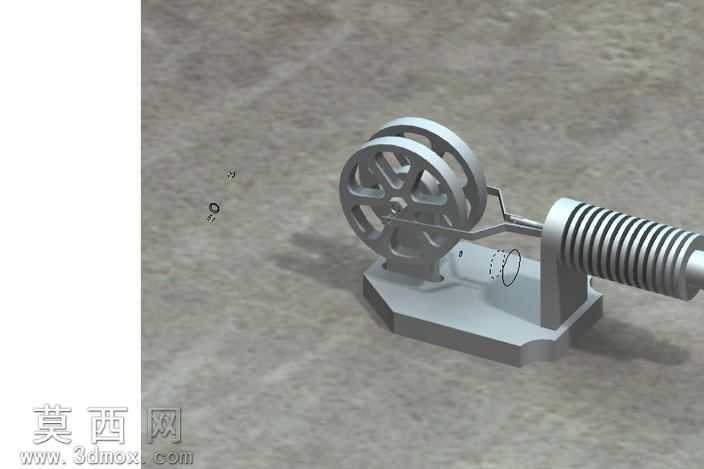

本作品为斯特林发动机的三维结构设计成果，建模阶段采用参数化特征建模思路完成全零件构建，首先依据斯特林循环的工作原理拆分核心功能模块，将整体结构划分为动力输出飞轮组、曲柄连杆传动组件、置换活塞配合结构、加热冷却腔体以及一体式安装基座五大单元，每个零件的尺寸参数均经过运动干涉校验，确保各部件在模拟运行过程中不会出现碰撞卡滞问题。材质渲染阶段针对不同零件的实际应用场景匹配对应材质属性，飞轮与传动连杆采用哑光铸铁材质，还原金属零件的磨砂金属质感与细微表面纹理，加热腔体部分赋予金属氧化后的暗银质感，基座部分采用铸铁喷塑的哑光深灰材质，通过调整材质的粗糙度、反射率与环境光遮蔽参数，让整体渲染效果贴近真实工业样机的视觉表现，场景采用水泥质感地面作为承载，搭配柔和的漫反射环境光，清晰呈现各部件的结构轮廓与装配关系。结构设计上完整还原了斯特林发动机的核心工作逻辑，双飞轮结构通过同轴连接保障动力输出的平稳性，曲柄连杆机构将活塞的往复直线运动精准转换为飞轮的旋转运动，置换器与动力活塞的配合间隙经过反复调整，既保证运动顺畅又能实现密闭腔体内的工质循环，加热端的散热鳍片结构做了等比例还原，清晰展示外燃机的热能交换结构特征，基座上预留的定位孔与支撑凸台完全匹配各部件的安装定位需求，整体装配关系完全符合实际机械装配的工艺要求，可用于斯特林发动机的原理演示、结构教学以及样机开发的参考依据，通过三维建模的方式直观呈现了外燃机的内部传动逻辑与外部结构特征，让观看者能够清晰理解这类闭式循环动力装置的运行原理与结构组成。
