直径160mm儿童三轮车行走车轮结构

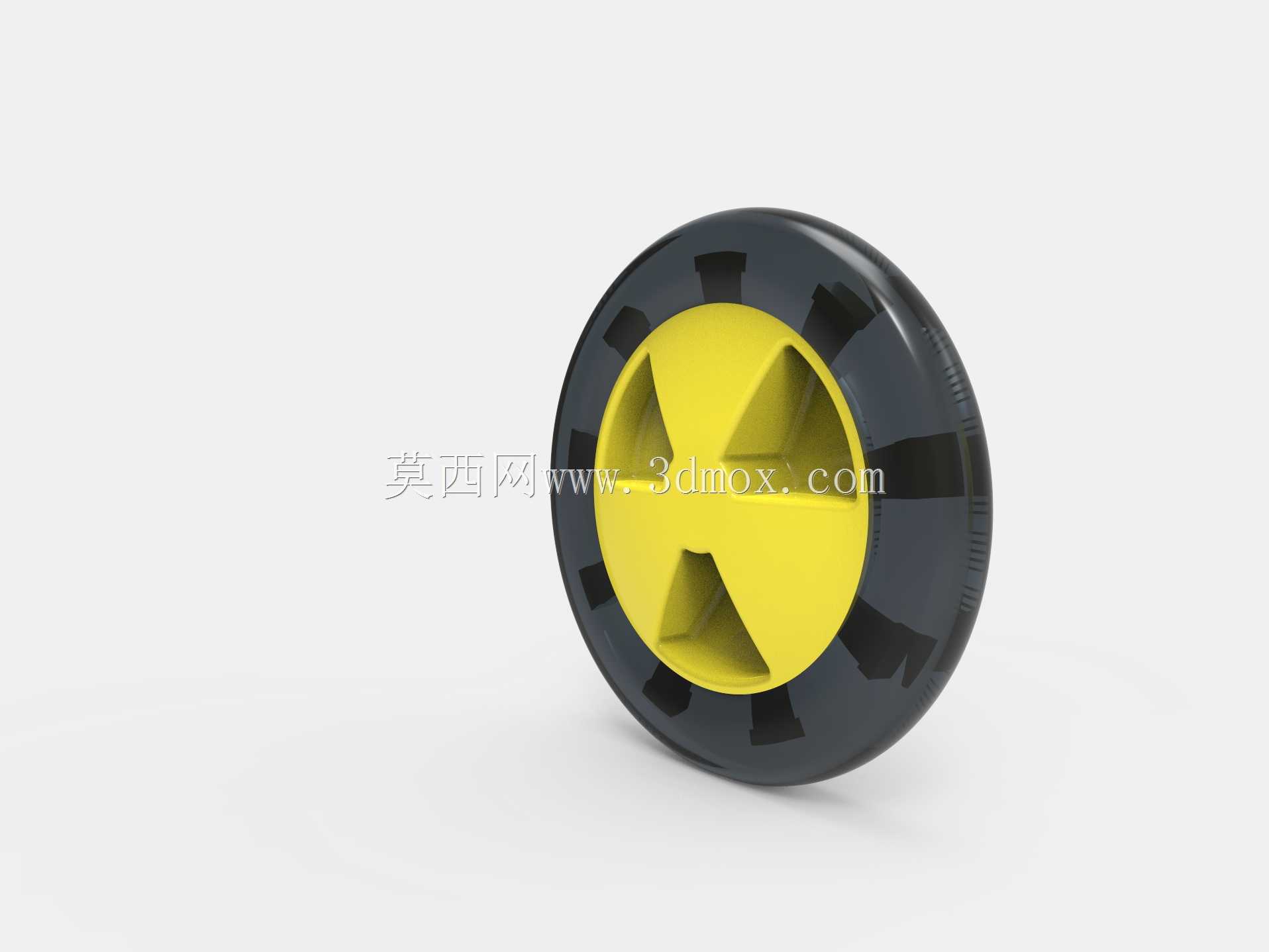

　　这款车轮主要适配低龄儿童使用的三轮童车，作为整车的行走承载部件，直接决定童车推行、骑行过程中的平顺性与结构可靠性，日常使用场景覆盖小区平整路面、公园硬质步道、室内光滑地坪等常规儿童活动区域，无需适配越野、重载等极端工况，设计阶段优先兼顾轻量化、滚动顺滑度与基础抗冲击性能。从结构拆分来看，车轮分为外圈轮胎与内圈轮体两部分，外圈采用PU材质直接模塑成型在轮辋上，无需额外装配充气内胎，从根源上避免了童车使用过程中轮胎漏气、爆胎的维护问题，PU材质本身的邵氏硬度经过调校，既能够过滤路面细小颠簸带来的震动，避免硬质轮体推行时的生硬震感传递到车架影响孩童乘坐体验，又不会因为材质过软导致滚动阻力过大，增加家长推行或者孩童自主骑行的施力负担。

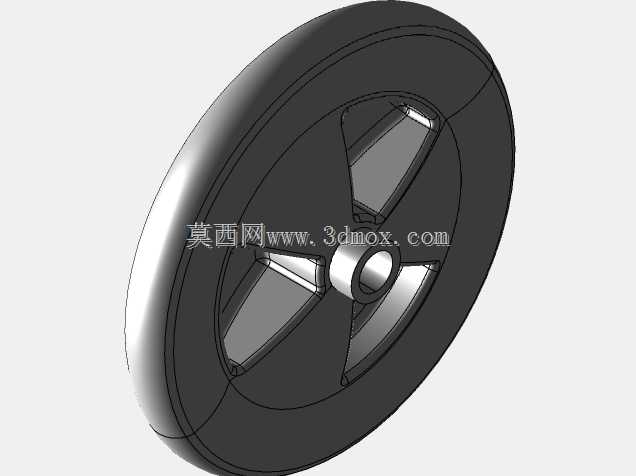

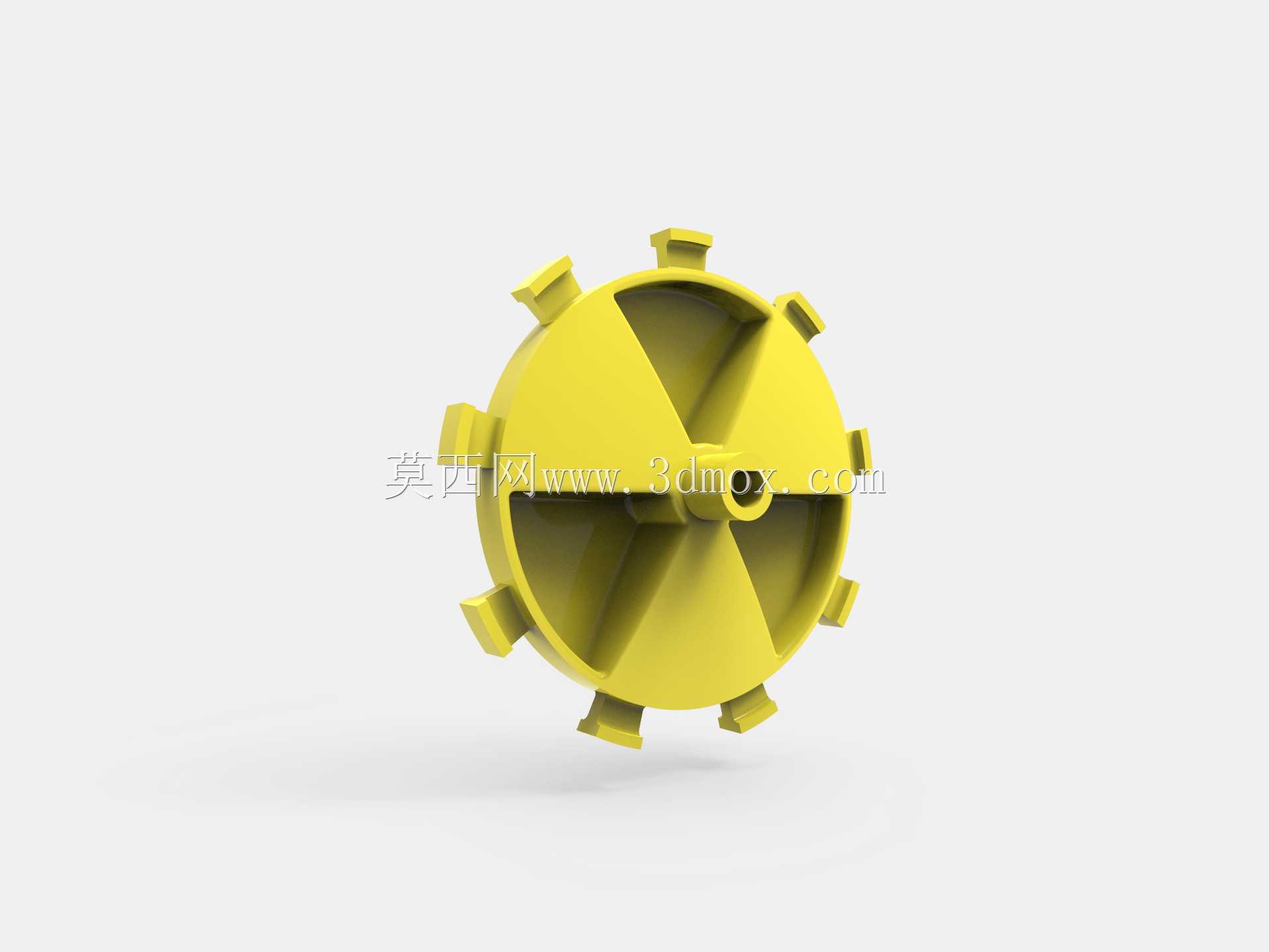

　　内圈轮体采用PA材质注塑成型，五辐式的辐条布局并非单纯的造型设计，每根辐条的截面厚度、过渡圆角都经过受力校核，在孩童体重加载、路面小幅度冲击的工况下，辐条能够均匀分散轮轴位置传递来的载荷，避免轮辋局部应力集中出现开裂问题，同时五辐结构相比密辐条设计，能够减少注塑成型时的材料用量，降低轮体整体自重，也能避免孩童玩耍时细小杂物卡入辐条缝隙的风险。设计过程中首先锁定的是安装边界参数，轮体中心的轴孔适配直径15mm的轮轴，轴孔周边做了加厚的凸台结构，安装时可以直接匹配标准的童车轮轴紧固件，不需要额外加装轴套调整配合间隙，轮体总宽度为20.5mm，安装时轮体两侧与车架叉脚的预留间隙控制在1mm以内，

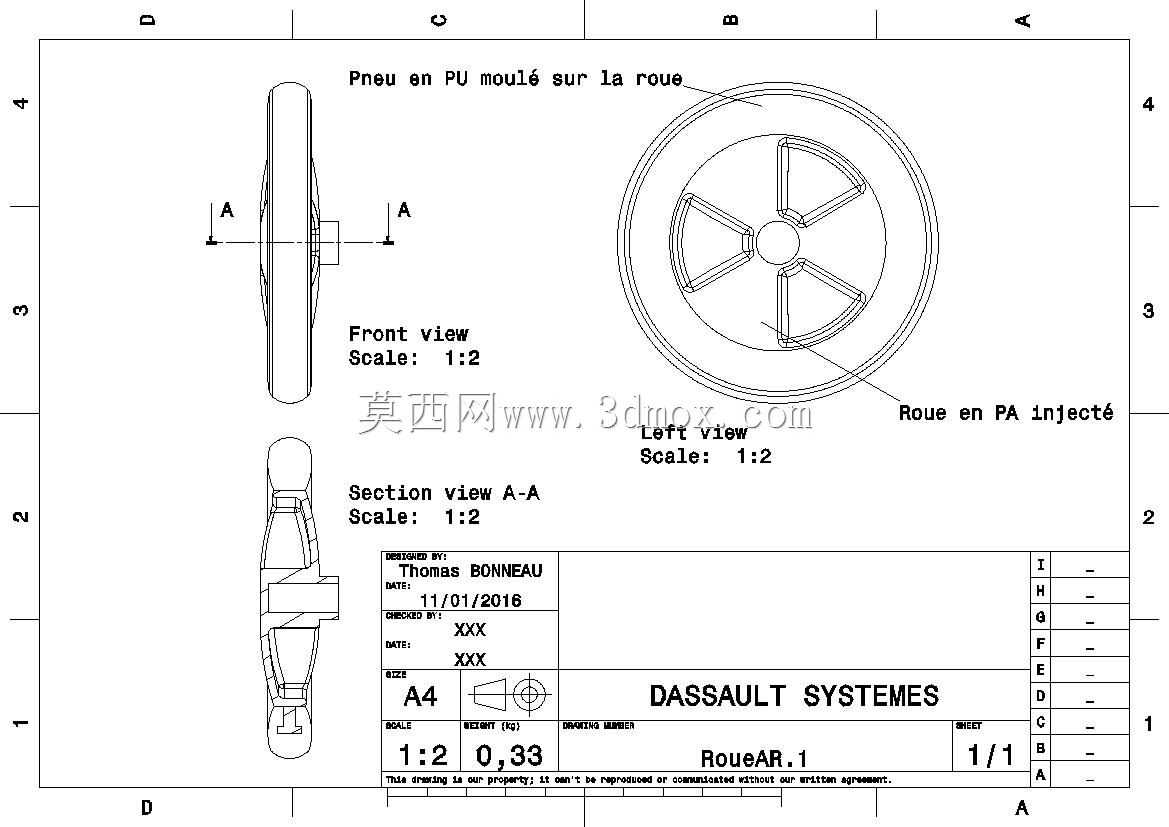

　　既不会因为间隙过小出现轮体转动时摩擦叉脚的卡滞问题，也不会因为间隙过大导致轮体轴向窜动，影响骑行时的直线行走稳定性。车轮整体滚动直径设定为160mm，这个尺寸是结合童车的离地高度、骑行时的踩踏力臂综合确定的，直径过小会导致轮体越障能力不足，路面上细小的石子、地砖接缝都会带来明显的卡顿感，直径过大则会抬高整车重心，增加孩童上下车的难度，也会提升侧翻的安全风险。轮体的视图表达采用了正视图、左视图与轴向剖视图的组合，正视图能够直观呈现轮体的宽度方向轮廓与轮胎的截面形状，左视图展示辐条的周向分布与轮辋的环形结构，A-A剖视图则清晰呈现了轮体从轴孔到轮辋的壁厚变化趋势，尤其是轮胎与轮辋的结合位置，做了嵌入式的咬合结构，

　　PU模塑成型时会填充到轮辋的环形凹槽内，长期滚动使用不会出现轮胎与轮体脱层、相对滑动的问题。实际装配验证阶段，这款车轮的转动阻力控制在极低水平，轮轴位置预留的润滑间隙可以填充固态润滑脂，长期使用不需要频繁维护，轮体表面的注塑合模线经过平顺处理，没有尖锐的飞边毛刺，不会对孩童造成剐蹭风险，PU轮胎的表面做了细微的磨砂纹理处理，在光滑的瓷砖路面推行时也能保持足够的摩擦力，不会出现侧滑问题。针对童车使用中可能出现的侧向撞击场景，比如孩童骑行时撞到路沿、家具边角，轮辋的边缘做了圆弧过渡的加厚设计，侧向受力时不会出现轮辋崩裂的问题，辐条与轮辋、轴孔凸台的连接位置都采用了大圆角过渡，避免应力集中带来的结构失效，整体结构在满足使用强度的前提下，尽可能简化了零件数量，整个车轮仅需要轮体、轮胎两个部分一体成型，不需要额外的紧固件、连接件，装配时直接压入轮轴即可完成安装，能够有效提升童车生产环节的装配效率，降低生产过程中的零件管理成本。
