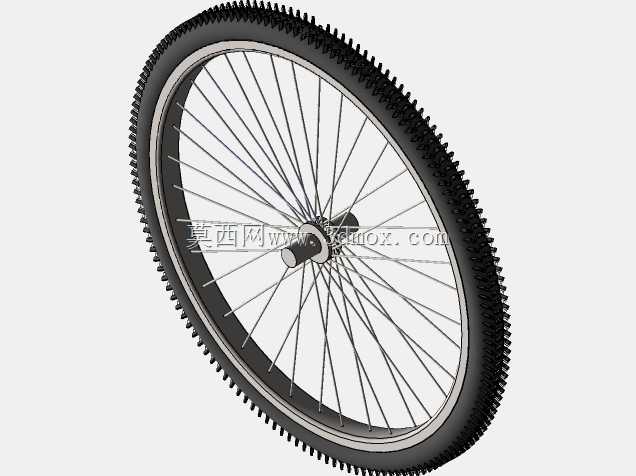

山地自行车辐条式行走轮结构设计

这款辐条式自行车轮主要适配山地骑行场景，可用于非铺装路面的通勤、越野骑行场景，作为自行车行走系统的核心承载部件，承担整车与骑乘者的全部载荷，同时传递骑行过程中的驱动力与制动力，缓冲路面颠簸带来的冲击。设计之初优先考虑轮组的径向承载能力与侧向抗形变性能，轮圈采用等截面薄壁环形结构，匹配带颗粒防滑外胎的安装卡槽，胎齿的凸起排布经过适配，可在泥泞、碎石路面增加接地摩擦力，避免骑行过程中出现侧滑。辐条采用等直径金属线材，从中心花鼓位置呈放射状均匀排布至轮圈内侧，每根辐条的张紧力可通过端部的调节螺母进行微调，保证整圈轮组的径向圆跳动与端面跳动控制在合理区间，避免高速骑行时出现轮组偏摆带来的行驶不稳问题。中心花鼓集成轴杆安装位，可适配标准规格的快拆或实心轮轴，两端预留轴承安装腔，可装入标准深沟球轴承降低转动阻力，花鼓侧边预留碟刹安装座或者辐条刹的摩擦接触面，可适配不同类型的制动系统。安装边界上，轮组的总外径适配常规26寸山地车的前叉与后叉开档尺寸，轮圈宽度匹配1.95-2.1英寸宽度的外胎安装，花鼓轴杆直径适配标准10mm快拆杆或者实心轴，安装时无需对车架前叉、后叉进行额外改孔，可直接替换同规格的市售成品轮组。设计过程中对辐条的排布角度做了优化，采用交叉编法提升轮组的抗扭转性能，在起步踩踏或者紧急制动时，辐条可分散花鼓传递的扭矩，避免单根辐条受力过大出现断裂。外胎的胎体厚度做了梯度设计，胎面位置加厚提升耐磨性能，胎侧位置适当降低厚度提升缓冲性能，在压过路面碎石或者坑洼时，可通过胎体的小幅形变吸收冲击，降低震感传递至车架的幅度。轮圈的内侧预留内胎安装的凹陷槽，装胎时可将外胎胎边压入槽内，方便徒手或者用撬胎棒完成外胎拆装，无需专用大型工装即可完成补胎、换胎操作。整体结构没有冗余的设计部件，所有零件均为自行车行业通用标准件，后续维护更换配件时无需定制特殊规格零件，可直接采购市售标准配件完成替换，降低全生命周期的使用维护成本。
