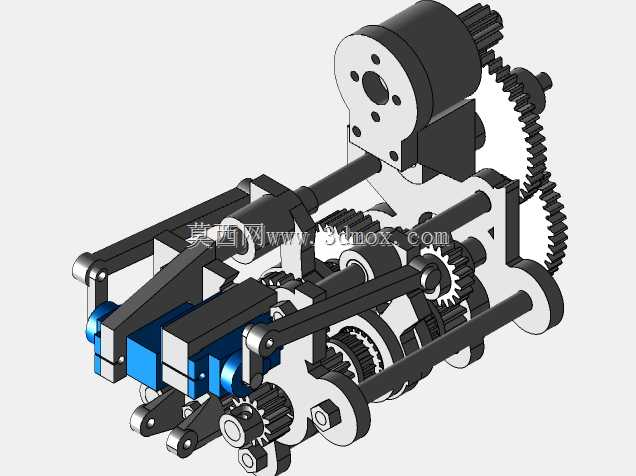

多齿轮连杆复合传动机构

项目分类:3D模型 发布时间:2021-10-07 ID:299600
  • 多齿轮连杆复合传动机构

这套复合传动结构可适配多类需要同步多轴动力输出的工业场景,常见于小型自动化装配工位的动力分配单元、专用加工设备的进给传动组,也可作为模块化动力传输组件嵌入到非标自动化生产线的执行端,替代传统分散布置的多组独立传动件,缩减设备整体的动力排布空间。从实际功能来看,该结构整合了齿轮啮合传动、连杆联动、链条传动三类传动形式,可实现单动力输入下的多轴异速输出,同时通过连杆组的行程约束,保证末端执行件的动作时序完全匹配预设轨迹,避免多动力源驱动带来的同步误差,在需要连续往复动作配合旋转进给的工位上,能大幅降低动作错位导致的工件报废率。设计阶段优先考虑了传动链路的刚性冗余,所有啮合齿轮的齿宽均按照额定负载1.5倍的安全系数选型,齿轮轴的支撑位采用跨距对称布置,减少悬臂轴带来的啮合偏载问题,避免长期运行后出现齿面偏磨、传动间隙增大的情况;连杆铰接点均配置了耐磨衬套安装位,可根据运行工况更换不同材质的衬套,适配从低速轻载到中速中等负载的不同使用需求,无需整体更换连杆组件。结构的安装边界设计充分考虑了模块化替换需求,整体安装基准面设置在主体支架的底部平面,预留了四个对称布置的安装孔位,可直接通过螺栓固定在设备的安装基板上,输入轴端的连接法兰采用通用标准尺寸,可适配市面常见规格的伺服电机、减速电机输出端,无需额外加工转接法兰;输出端共设置三个不同方位的动力输出位,分别对应上部的旋转输出轴、侧部的链条传动输出端、前部的连杆往复输出端,各输出端的动作相位通过齿轮组的啮合齿位预先校准,安装时无需反复调整相位即可直接投入使用。外形尺寸方面,整体结构沿输入轴轴向的长度控制在紧凑型区间,横向宽度不超过常规小型自动化工位的安装预留尺寸,上部突出的电机安装位做了下沉式设计,避免整体高度过高影响设备上部的其他组件排布;所有传动齿轮的外侧均预留了防护罩安装槽位,后期加装安全防护罩时无需在主体结构上额外钻孔,可直接通过预留槽位固定,满足工业现场的安全防护要求。传动链路的润滑设计也做了针对性优化,齿轮啮合位置预留了脂润滑通道,可在不拆解结构的情况下定期补充润滑脂,铰接点的衬套位置设计了存油槽,可存储少量润滑脂延长维护周期,减少日常运维的工作量。在实际选型适配时,可根据末端负载的大小调整对应齿轮的模数,连杆的长度也可在一定范围内做微调,适配不同行程的往复动作需求,不需要重新设计整体支架结构,大幅缩短非标设计的周期。
