适配eFlite学徒15e的航模电机安装固定座

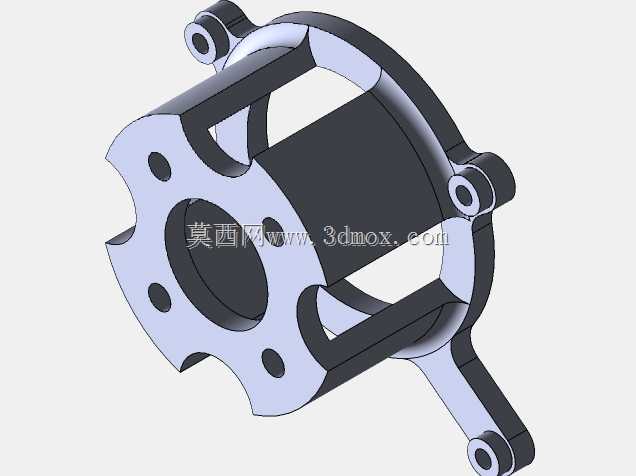

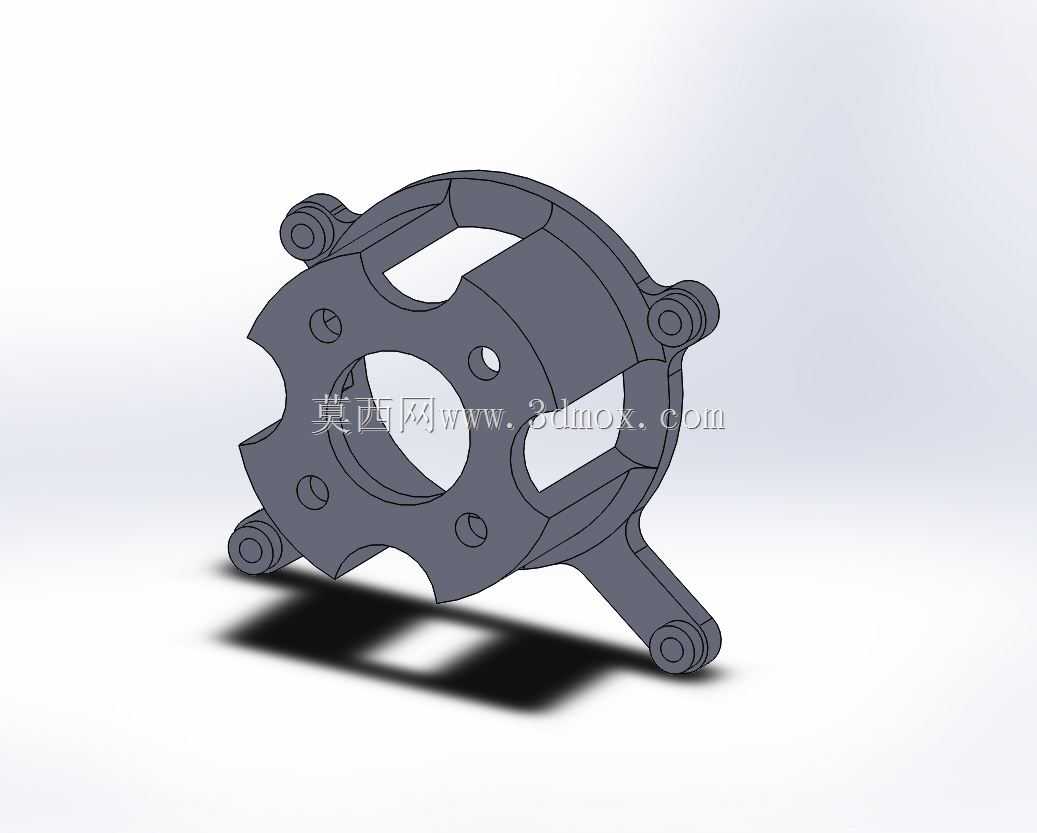

这款适配eFlite学徒15e机型的电机安装构件，是航模动力系统与机架主体衔接的核心承载部件，主要应用于固定翼航模入门练习机型的动力端装配场景，承担电机定位、载荷传递、振动缓冲的多重作用。从实际装机场景来看，航模飞行过程中电机输出的拉力、扭矩以及机动动作产生的交变载荷，都会直接作用在该安装座上，因此结构设计上优先考量了载荷分布的合理性，避免应力集中导致的飞行中结构断裂问题。构件整体采用一体化镂空框架构型，在保证结构强度的前提下尽可能削减非必要材料占比，降低整机机头段重量，避免航模出现头重配平困难的问题。中心位置设置的大尺寸通孔为电机轴穿出预留了足够空间，同时可适配对应规格电机的定位止口，保证电机输出轴与机架轴线的同轴度，减少动力输出过程中的偏心振动。周向分布的多个沉头安装孔位，分别对应电机端的固定螺孔与机架端的连接点位，孔位间距严格匹配eFlite学徒15e的原厂安装尺寸，装机时无需额外打孔修配，可直接完成对位装配。向外延伸的三个支臂结构，将电机的固定点位向外拓展，既可以避让电机本体的散热筋结构，保证电机工作时的空气流通散热效率，也能将电机的拉力均匀分散传递到机架的主梁结构上，避免单点受力过大导致的机架蒙皮或碳杆破损。构件边缘做了圆弧过渡处理，没有尖锐的直角棱边，既可以减少飞行过程中的空气阻力，也能避免装配时划伤操作人员的手部或者航模的蒙皮材料。从安装边界来看，该安装座的轴向厚度控制在合理范围内，不会过度挤占机头段的电池、电调安装空间，周向最大轮廓尺寸也与15e级别的航模机头整流罩内径匹配，装配后可以完全收纳在整流罩内部，不破坏整机的气动外形。设计过程中针对航模常见的炸机冲击场景做了局部加强，在支臂与主体框架的衔接位置做了加厚处理，在轻微碰撞时可以优先通过结构的微小形变吸收冲击能量，避免直接传递到电机端导致电机轴弯曲或者定子损坏，降低新手练习过程中的炸机维修成本。
