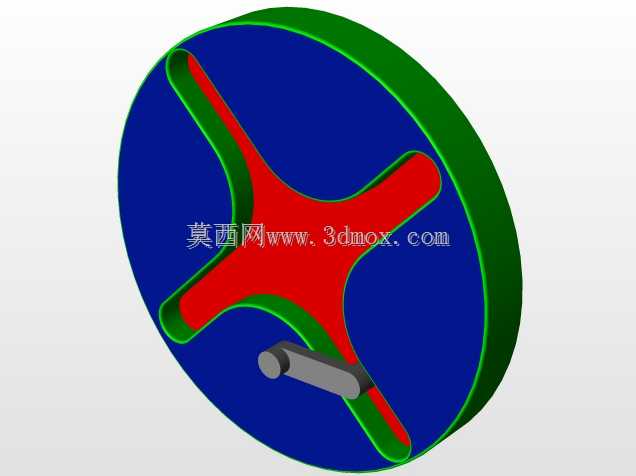

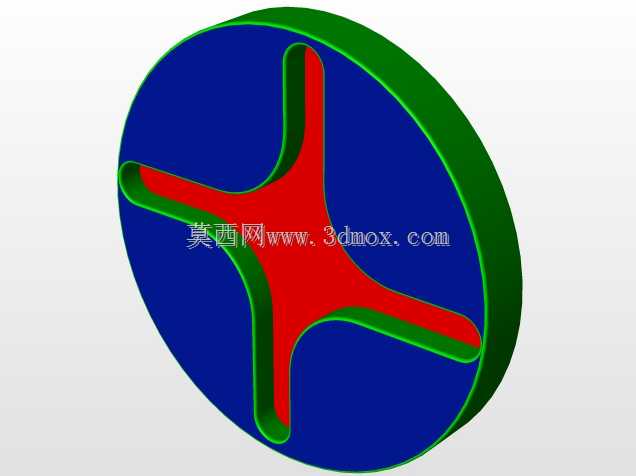

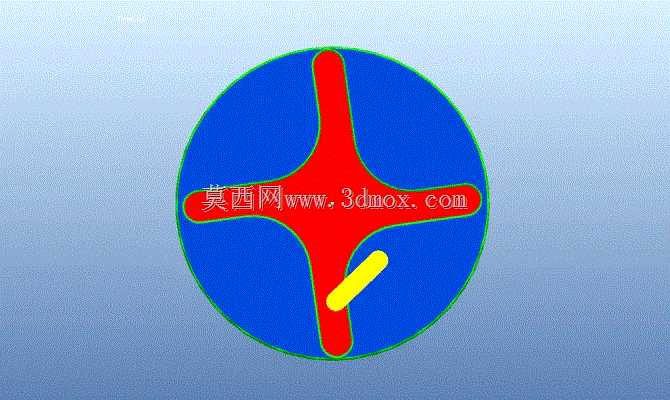

三槽外啮合间歇分度日内瓦机构

这套间歇分度机构是自动化转台类设备里最常用的核心传动单元，日常在多工位组装设备、转盘式送料机、间歇输送线、多刀位回转刀架里都能见到同结构的应用，核心作用是把驱动端的连续匀速回转运动，转化为从动端的周期性间歇转位动作，转位时精准停在预设工位，停驻阶段不需要额外锁止结构就能保持位置稳定，完全适配需要工位切换、步进送进、周期动作的生产场景。从结构设计逻辑来看，这套三槽外啮合槽轮结构，主动拨盘上的圆柱销进入槽轮径向导槽时，会带动槽轮完成对应角度的转位，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和主动盘上的外凸锁止弧完全贴合，直接锁死槽轮的转动自由度，避免停驻阶段出现位置偏移，不需要额外加装定位销或者刹车结构就能保证工位精度。设计时首先要匹配工位需求确定槽数，这套三槽结构每次转位角度为120度，适合三工位循环作业的设备，比如三工位上料-加工-下料一体机、三工位检测分选设备，相比四槽、六槽结构，它的转位时间占比更高，动态系数更小，拨销进出槽的冲击相对可控，适合中低速间歇转位的工况。安装边界上，主动轴和从动轴的中心距是整个结构的核心安装基准，加工时两个轴座的孔位同轴度、平行度公差要控制在IT7级以内，避免拨销和导槽出现卡滞、偏磨的问题；槽轮的径向导槽宽度要和主动拨销的直径做间隙配合，单边间隙控制在0.02-0.05mm，间隙过大会导致转位到位后存在反向间隙，影响工位定位精度，间隙过小则会在高速转位时出现卡涩，加剧磨损。主动拨盘的锁止弧加工时要保证和槽轮锁止弧的贴合面间隙均匀，停驻阶段不能出现窜动，拨销的安装位置要严格对应中心距的计算值，保证拨销进入导槽时的切入角度为切线方向，减少入槽时的刚性冲击。实际应用中，这类机构的转速通常不高，主动轴转速一般控制在每分钟100转以内，因为槽轮转位启动和停止的瞬间存在角加速度，转速过高会带来明显的冲击振动，不仅会降低定位精度，还会加速拨销和导槽的磨损，所以多用于中低速、工位定位精度要求在0.1mm级别的自动化设备里。建模时所有配合面都做了公差匹配，锁止弧的轮廓、导槽的侧壁、拨销的圆柱面都做了等半径约束，能直接导出工程图用于加工生产，也可以导入装配体做运动仿真，验证转位角度、停驻时间、运动干涉情况，给后续的设备整体设计提供准确的传动参数参考。
