木质拼接蓝轮儿童玩具小车结构设计

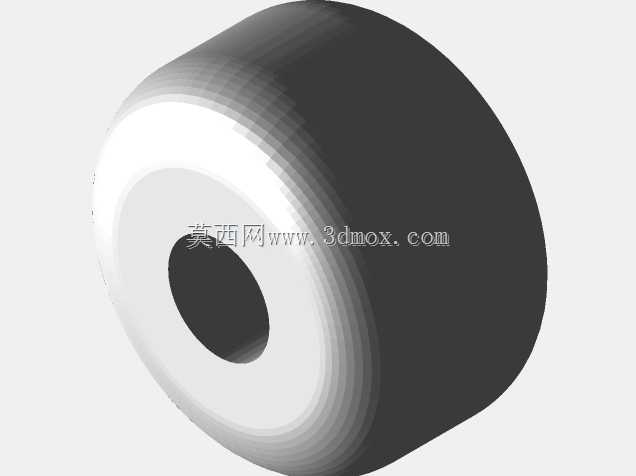

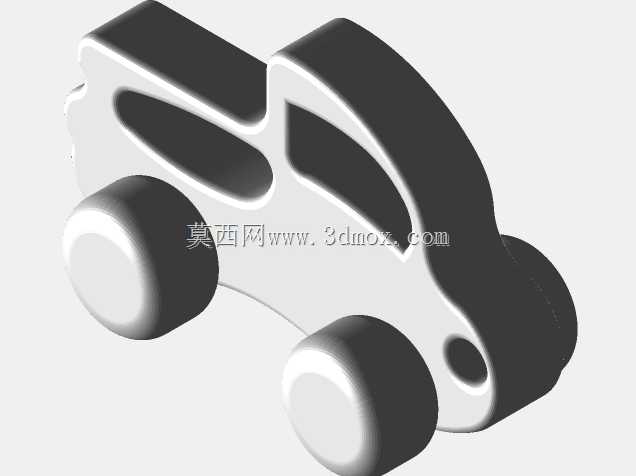

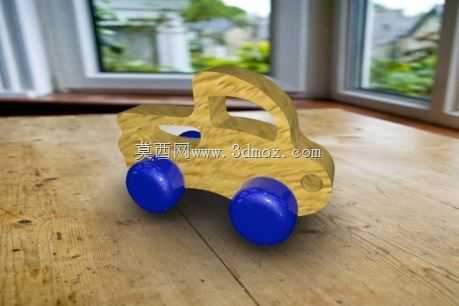

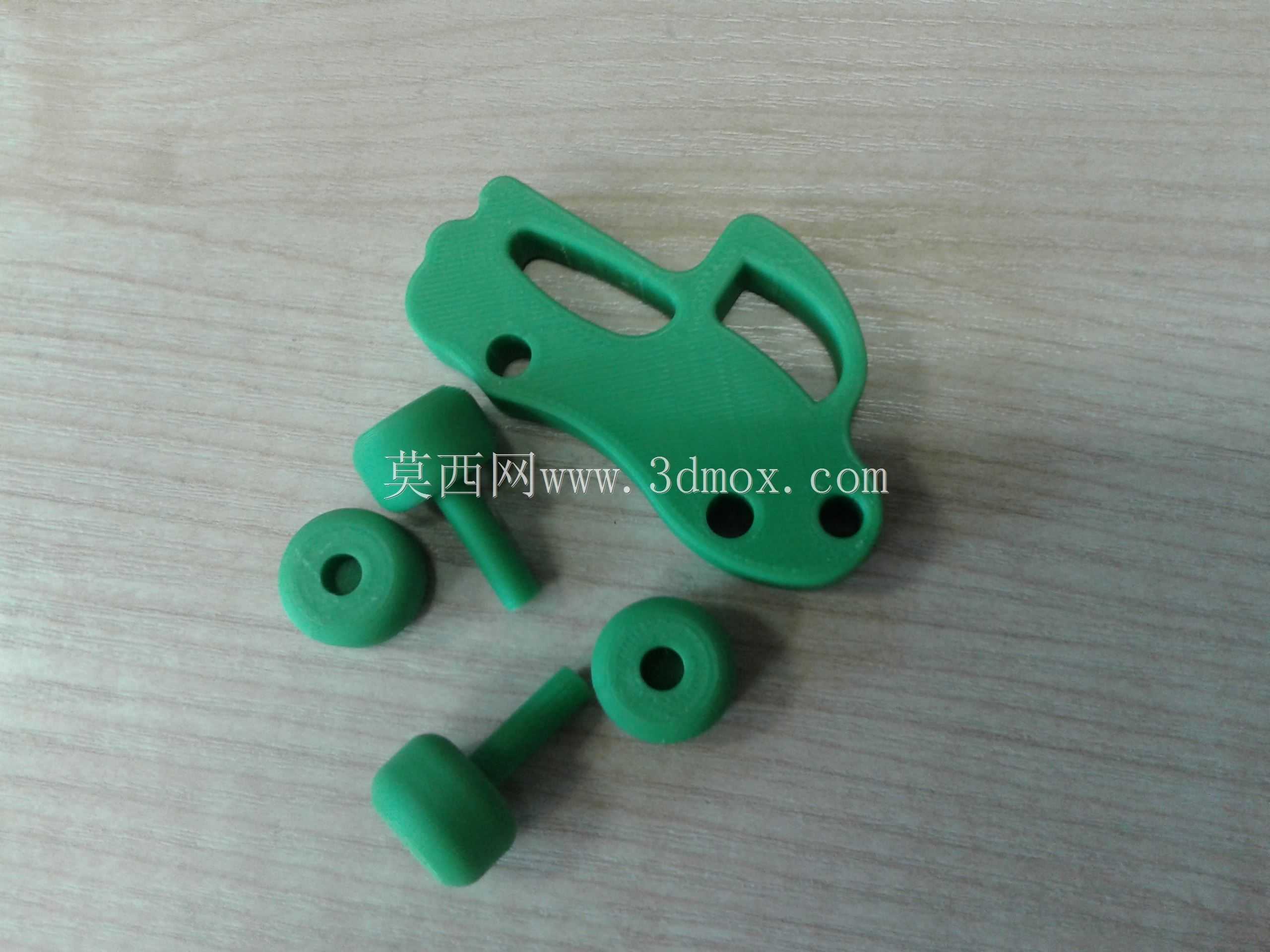

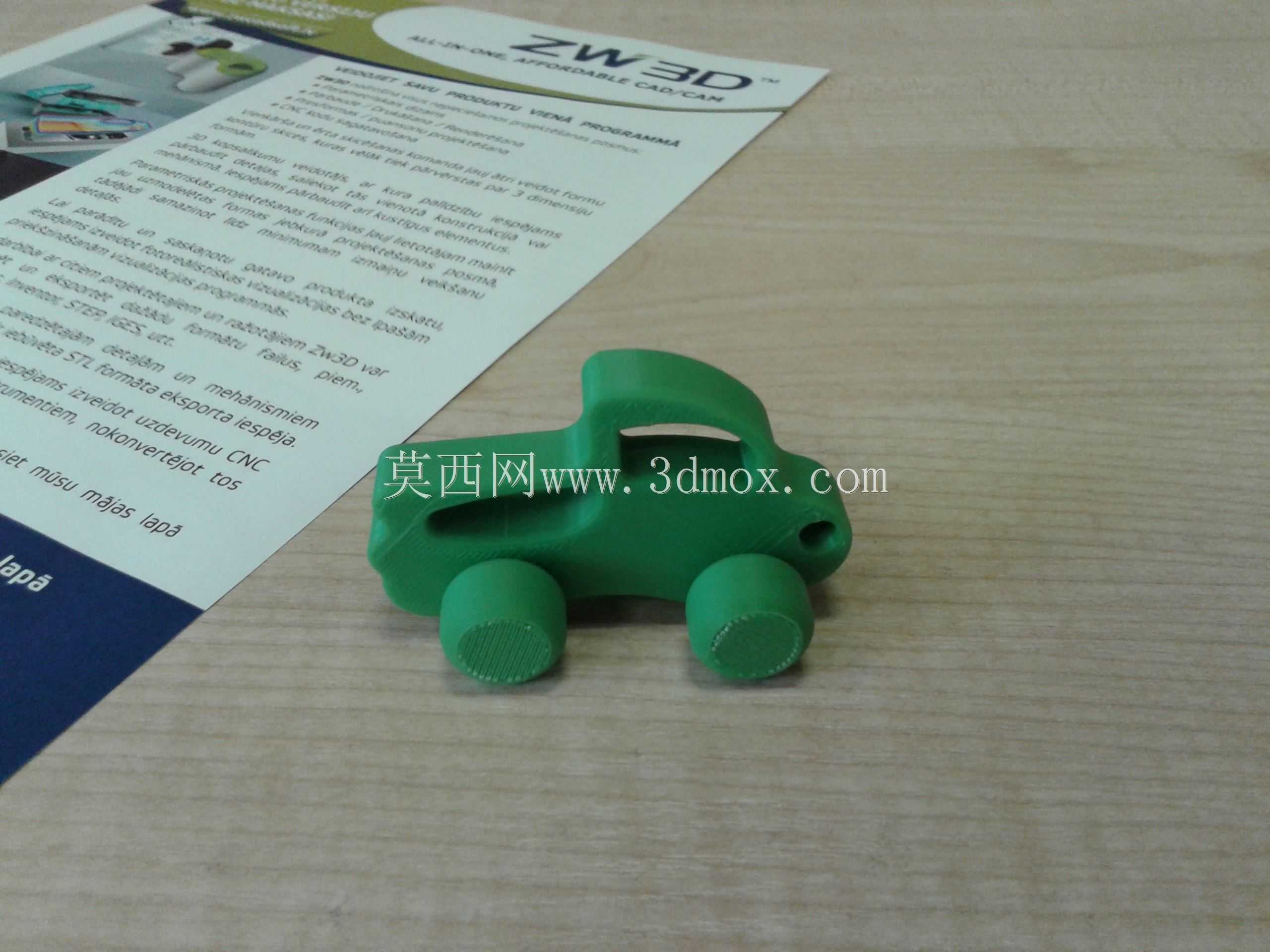

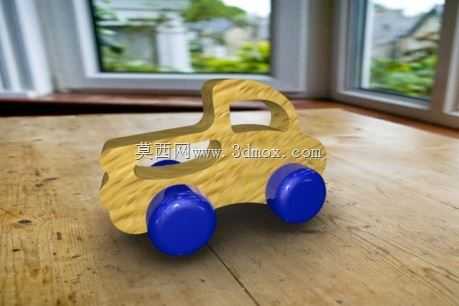

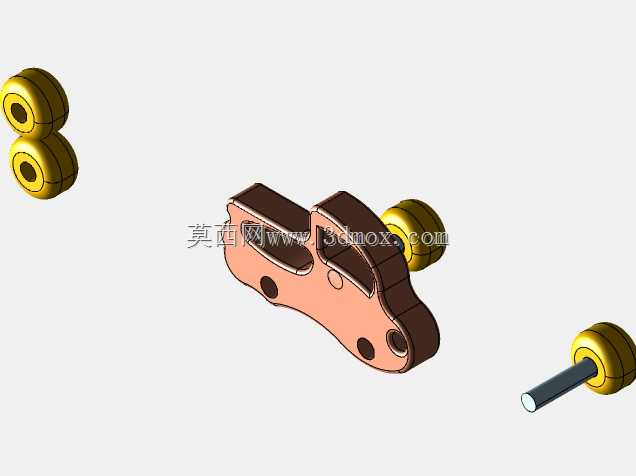

这款木质玩具小车的设计初衷，是用于验证桌面级FDM3D打印设备的成型公差匹配度，同时也可作为低龄儿童的益智把玩物件。从结构设计逻辑来看，整车采用一体化车身搭配独立滚轮的分体式装配方案，没有额外的紧固件或粘接结构，完全依靠打印件自身的尺寸公差实现过盈配合装配，滚轮与车身轮轴位的配合间隙控制在0.15mm到0.2mm之间，既保证滚轮转动时无卡滞，也不会出现松脱掉落的情况，适配Zortrax M200这类常用桌面级3D打印机的常规打印精度，无需额外做公差补偿就能顺利完成装配。车身整体采用圆润无锐角的流线造型，所有外露棱边都做了R3以上的圆角过渡，完全符合儿童玩具的安全设计规范，避免孩童把玩时被尖锐边角划伤。车身顶部预留的弧形镂空把手位，刚好适配3到6岁孩童的手指握持尺寸，方便孩童抓持推动小车滑行。滚轮采用球形端面设计，相比常规圆柱滚轮，接触地面时的滚动阻力更小，在木质桌面、普通地砖、短绒地毯等常见居家平面上都能顺畅滑行，不会出现滚轮卡滞或侧翻的情况。从应用场景来看，这类打印玩具既可以作为3D打印入门学习者的公差验证练习件，帮助设计者快速掌握不同打印耗材、不同层厚设置下的实际成型尺寸偏差，调整建模时的公差补偿参数；也可以作为亲子互动的手工制作素材，打印完成后可直接对木质质感的PLA耗材表面进行打磨、涂装上色，定制个性化的玩具外观。设计过程中特意将车身壁厚控制在2.5mm，既保证打印完成后车身有足够的抗摔强度，孩童正常摔碰不会出现开裂，也能减少不必要的耗材浪费，单台车的打印耗材用量控制在20g以内，打印时长可控制在1.5小时以内，大幅降低单件制作的时间与物料成本。轮轴位采用内凹式的限位结构，滚轮装配到位后，端面与车身侧面保留0.1mm的间隙，避免滚轮转动时与车身侧面产生摩擦阻力，同时轮轴的直径设计为6mm，长度刚好匹配滚轮的安装深度，不会出现轮轴过长导致滚轮外凸、或是过短导致滚轮容易脱落的问题。整车没有任何细小易脱落的零部件，所有结构尺寸都大于儿童吞咽安全阈值，完全满足玩具类产品的安全设计要求，除了作为孩童把玩的玩具，也可作为3D打印培训机构的教学演示案例，帮助学员理解装配公差设计、分体式结构打印的相关要点，验证不同打印方向对零件强度、装配精度的影响。
