刀剑神域桐人黑剑阐释者道具设计

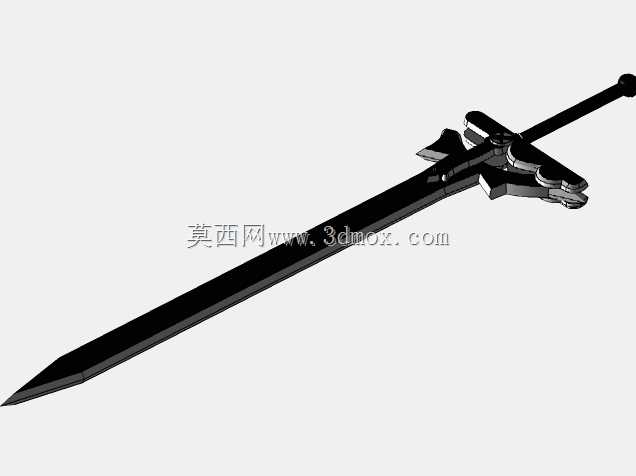

　　这款道具的三维结构设计，核心服务于动漫周边实体化制作、cosplay道具量产、主题展陈摆件加工三类落地场景，区别于常规工业零部件的功能优先设计逻辑，该作品在结构搭建阶段需要同时平衡外观还原度、实体使用强度、手持操作舒适度三个核心维度。从结构拆分来看，整体分为剑身、十字护手、握柄、柄尾配重球四个独立装配模块，各模块之间采用定位止口加隐藏式插接结构连接，既可以满足3D打印分件制作的工艺要求，也能适配后期树脂翻模、金属铸造等不同加工方式的公差预留需求。剑身部分采用等宽渐变收窄的棱面结构，刃部做0.8mm的钝化圆角处理，避免实体制作后出现锐边安全隐患，剑身核心位置预留2mm直径的碳纤维棒安装孔，可在实体制作时嵌入加强筋，

　　解决长条形零件易弯折断裂的问题，剑身表面的纹理凹槽深度控制在0.5mm，既可以还原原作的视觉层次感，也不会因凹槽过深导致打印或翻模时出现积料、脱模困难的问题。十字护手是整个道具的视觉核心，采用对称式异形翼状结构，设计时将护手与剑身连接的位置做了3mm的加厚凸台，分散手持挥砍时的应力集中点，避免连接处断裂，护手边缘同样做圆弧过渡处理，所有棱角的R角不小于1mm，适配手持接触的使用场景。握柄部分采用圆柱收腰结构，直径设置为32mm，符合成年人手掌抓握的舒适尺寸范围，握柄表面预留0.3mm深度的滚花纹理安装位，实体制作时可包裹防滑皮革或者直接做纹理防滑处理，提升握持摩擦力。柄尾的配重球采用球形结构，重量占比控制在整体道具的15%左右，

　　让整剑的重心落在护手前3cm的位置，符合手持冷兵器的重心平衡要求，长时间握持不会出现腕部负载过大的问题。从安装边界来看，整剑总长度控制在1100mm，剑身最大宽度50mm，护手最大展向宽度180mm，所有外凸结构的投影均不超过常规手持道具的通行尺寸要求，适配漫展、主题活动等场景的携带与使用需求，各连接模块的装配公差预留0.2mm，可满足不同加工工艺的精度误差，无需后期大量打磨修整即可完成组装。
