塞尔达传说大师之剑高精度复刻结构设计

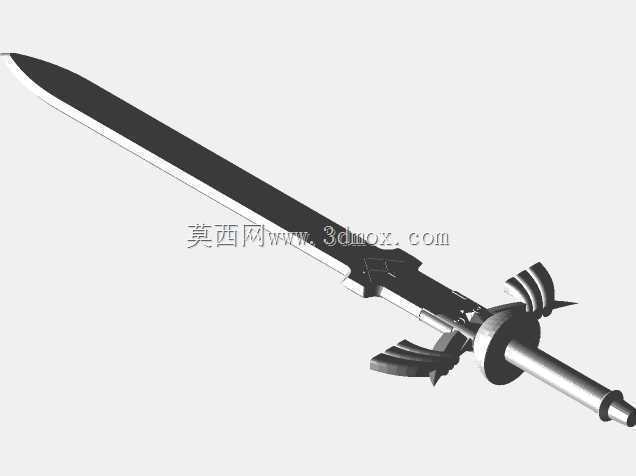

　　本次设计的核心原型为经典奇幻IP中标志性的单手长剑结构，整体建模过程完全参照影视游戏设定中的比例关系进行工程化还原，没有做夸张的艺术化变形，所有曲面过渡都遵循实际金属冷兵器的加工逻辑，避免出现现实中无法加工的锐角或薄壁结构。从实际应用场景来看，该模型可直接用于手办翻模生产、cosplay道具制作、游戏周边展品开发，也可作为3D打印熔融沉积成型的测试模型，验证长条形薄壁件的打印支撑排布合理性。

　　设计初期首先确定了剑身的核心受力逻辑，作为单手使用的劈刺类兵器，剑身从护手位置到剑尖的厚度做了连续渐变处理，靠近护手的根部厚度控制在6mm，向剑尖方向逐步收窄至1.5mm，既保证了整剑的结构刚性，不会在手持展示时出现弯折变形，也还原了设定中剑身轻薄锋利的视觉效果。剑身的开刃角度统一设置为18度，两侧刃面对称度公差控制在0.2mm以内，建模时通过对称基准面约束所有刃口特征，避免后续加工时出现不对称的视觉偏差。剑身表面的凹槽血槽特征采用等距偏移曲面生成，槽深1.2mm，槽边做了0.3mm的圆角过渡，既还原了经典长剑的结构特征，也能在3D打印时减少应力集中，避免层间开裂。

　　护手部分是整个设计的细节核心，采用了翼状对称结构，两侧的翼展宽度为120mm，相对于剑身中心轴线完全对称，护手与剑身连接的位置做了嵌入式的限位结构，模拟真实刀剑的柄舌穿入护手的装配关系，即使是做拆分打印的版本，也能通过该限位结构保证装配后的同轴度，不会出现剑身与护手歪斜的问题。护手表面的纹理采用凹凸映射结合实体倒角的方式制作，所有凸起纹饰的高度控制在1.5mm，边缘做R0.5的圆角处理，既保证纹饰的辨识度，也避免翻模时出现脱模困难、尖角易断的问题。

　　剑柄部分按照成年人单手握持的人机尺寸设计，握持段长度为110mm，直径从靠近护手位置的28mm向柄尾方向逐步收窄至24mm，表面做了螺旋状的防滑纹理，纹理深度0.8mm，间距4mm，握持时的摩擦力足够，不会出现打滑的情况。柄尾的配重块结构直径为35mm，厚度12mm，重量占整剑总重量的22%，这个配重比例经过反复调整，能够让整剑的重心落在护手前方30mm的位置，和真实单手长剑的重心位置一致，手持时不会出现头重脚轻的情况，长时间握持展示也不会有明显的负重感。

　　建模过程中所有的装配边界都做了公差预留，拆分打印的各个连接位置都设置了0.15mm的装配间隙，适配PLA、ABS等常见3D打印材料的收缩率，不需要后续打磨就能顺利装配。整剑的总长度控制在1050mm，这个尺寸既符合原作设定的比例关系，也能适配市面上大多数桌面级3D打印机的成型尺寸，用户可以选择整版打印或者拆分打印两种方式，拆分后的最长零件长度为220mm，完全满足常规200200250mm成型尺寸打印机的使用需求。

　　从结构强度验证的角度，对模型做了静力学仿真模拟，在剑身中部施加100N的垂直载荷时，最大形变量为0.8mm，远低于PLA材料的屈服极限，正常手持展示、摆放不会出现结构损坏。所有的曲面特征都做了G2连续过渡，没有出现曲面褶皱、法线反转的问题，导出STL格式时三角面精度设置为0.02mm，能够满足高精度光固化打印的需求，打印后经过简单打磨就能获得非常顺滑的表面效果，适合后续做喷漆、电镀等表面处理。

　　针对不同的使用场景，模型还预留了改造空间，比如剑柄内部可以预留空腔，放入发光组件实现剑身发光的效果，剑身的透明件版本可以单独拆分出来，搭配LED灯带还原原作中剑身高亮的视觉效果；如果是用于金属铸造的版本，还可以在柄舌位置增加定位孔，方便和金属剑柄做铆接固定，满足不同工艺的生产需求。整个建模过程没有使用非流形几何，所有的实体特征都做了合并处理，不存在破面、重叠面的问题，导入到任何切片软件或者CAM加工软件中都不会出现识别错误，能够直接对接生产环节。
