复古木屋造型报时布谷钟结构设计

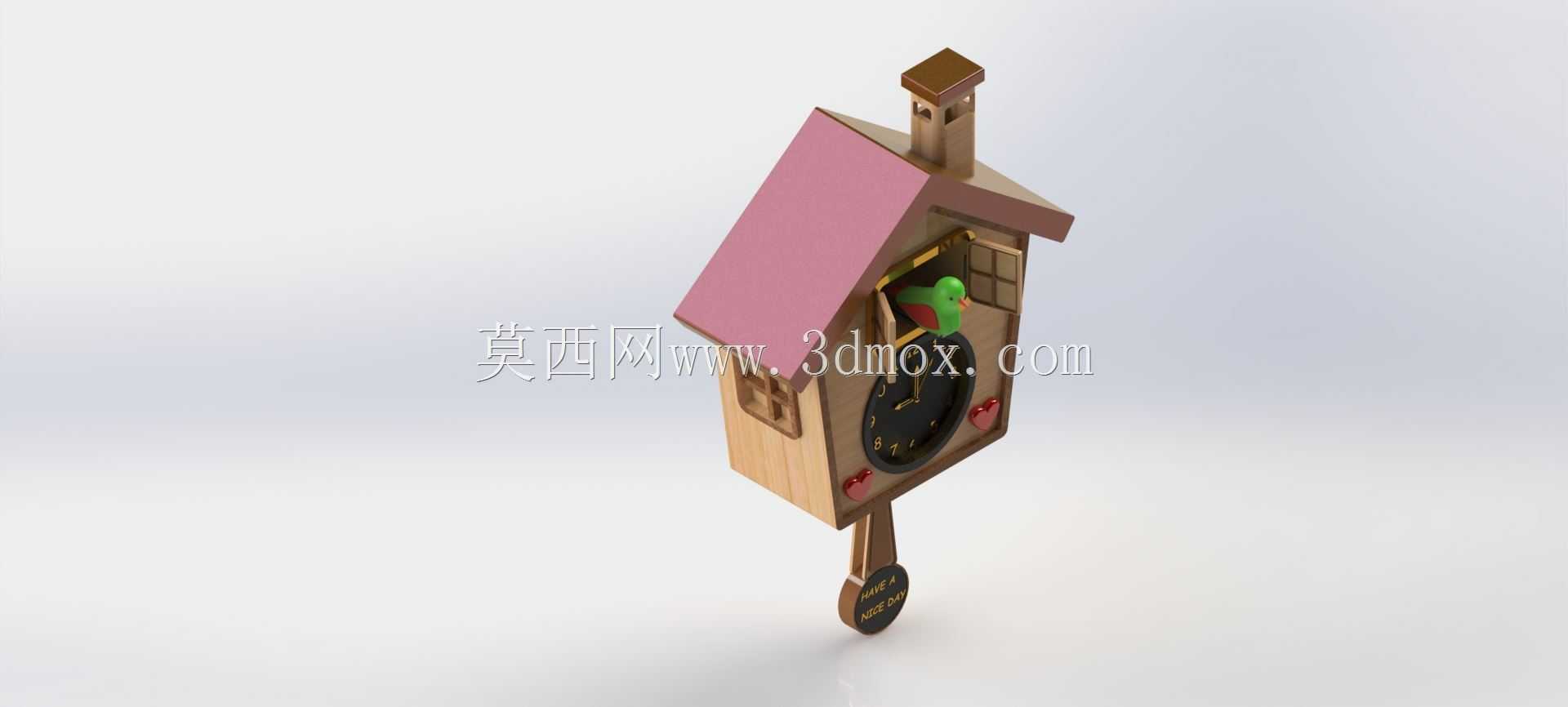

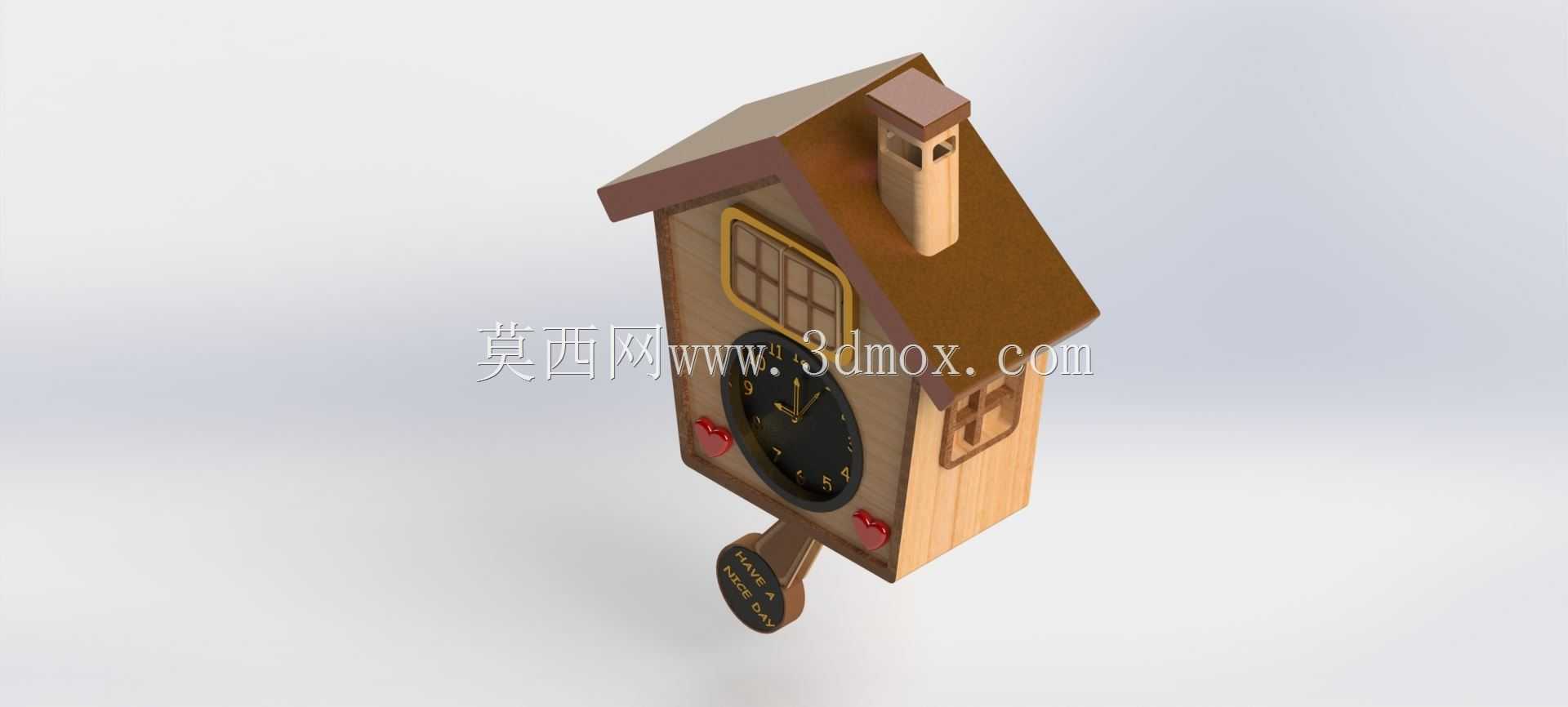

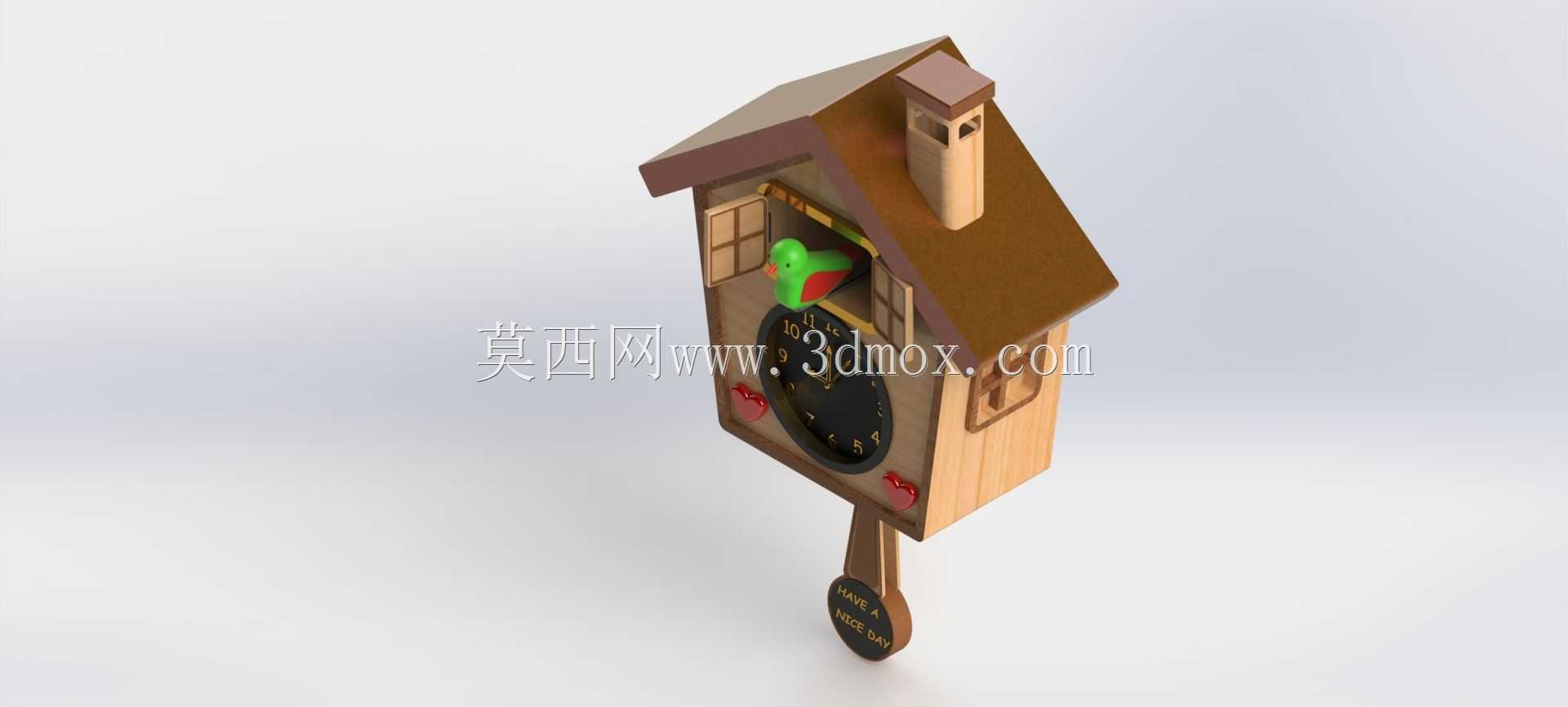

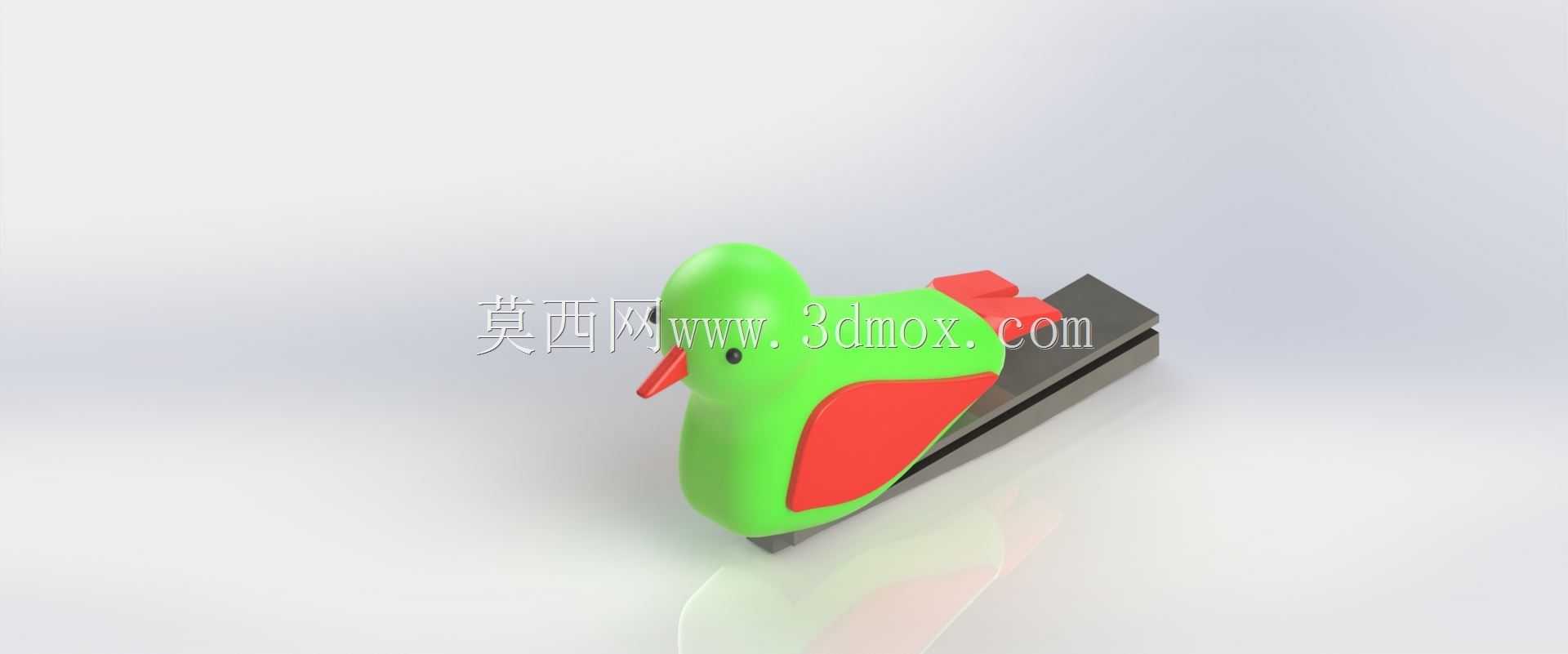

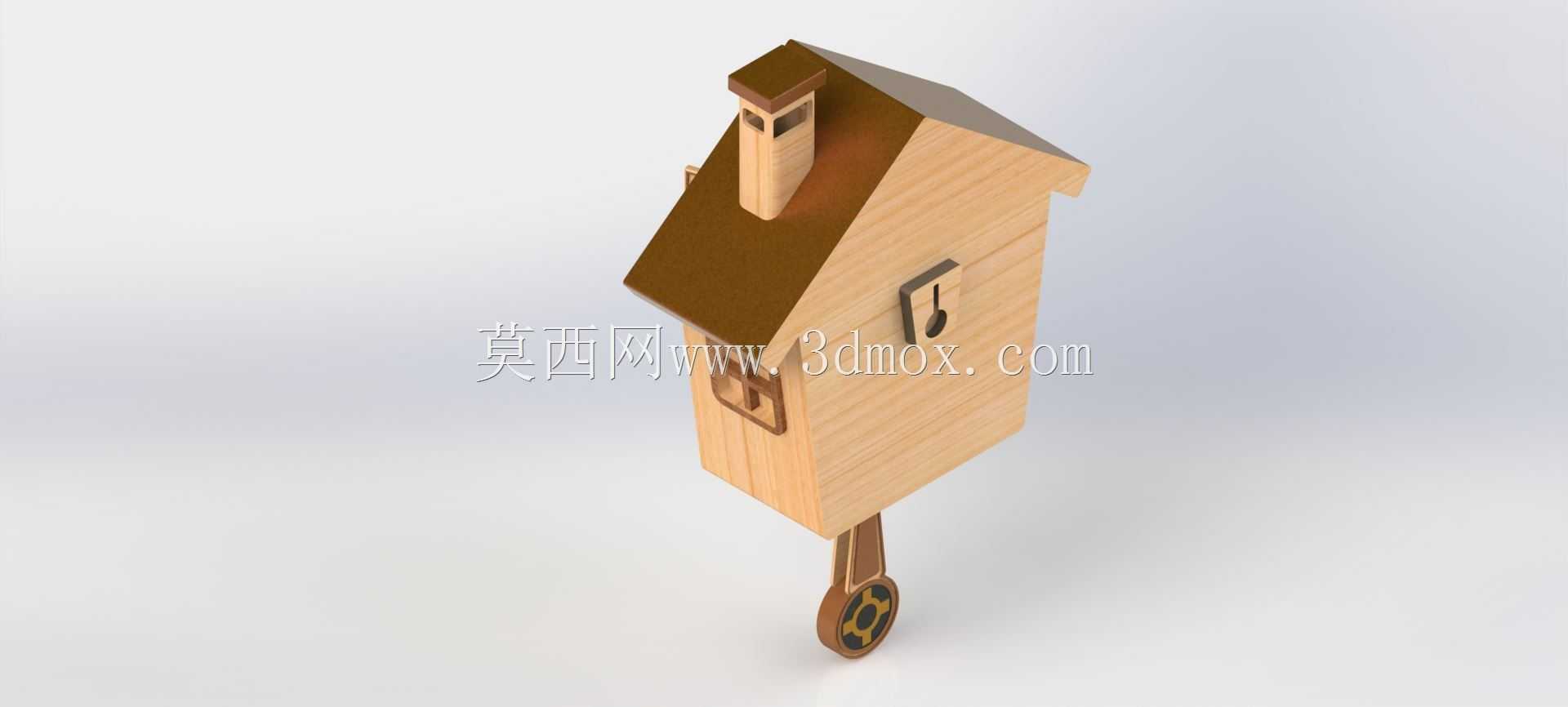

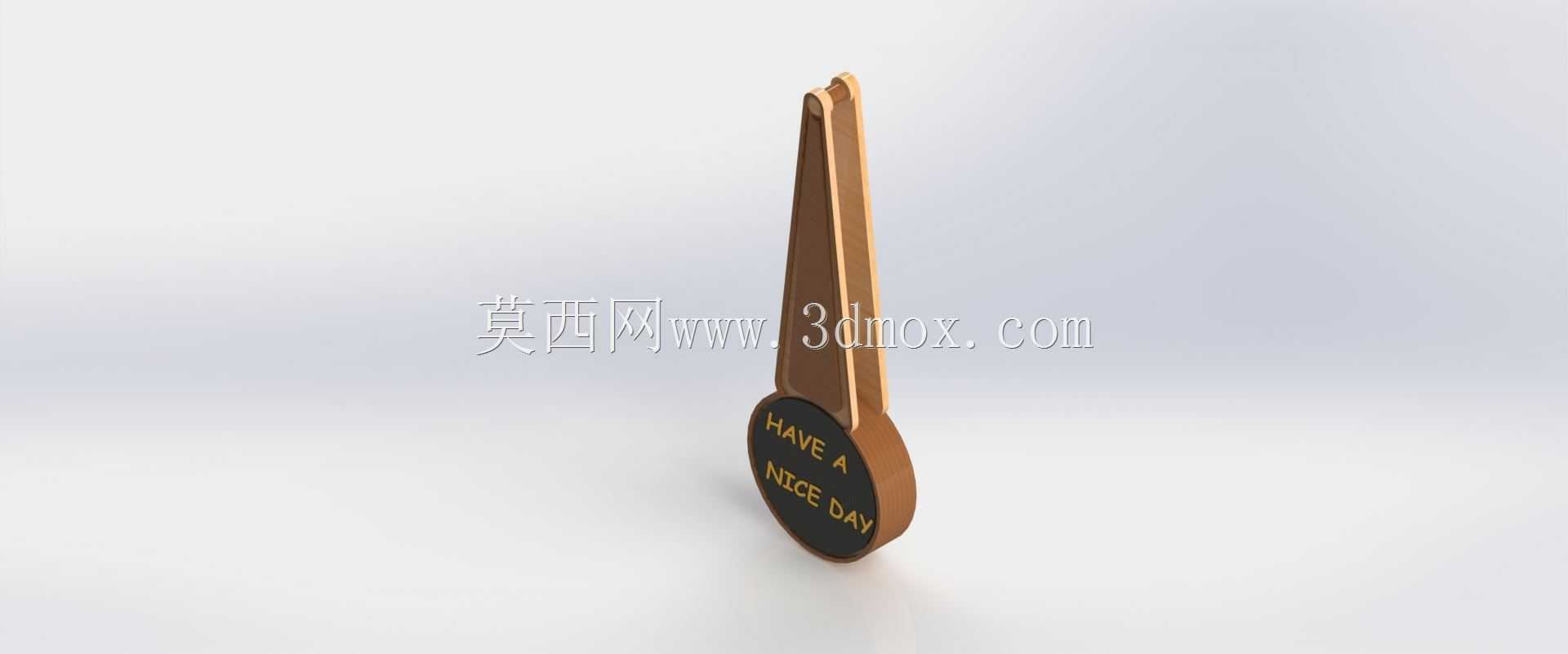

这款布谷钟采用经典坡顶木屋造型作为主体外观框架，整体结构分为钟体外壳、报时联动机构、钟摆组件、表盘模块四个核心部分，外壳采用仿实木纹理的分件设计，坡顶处预留了布谷鸟弹出的导向通道，烟囱造型的凸起结构并非装饰件，内部集成了报时触发的拨杆传动空间，避免联动构件外露影响整体外观完整性。从实际应用场景来看，这类计时装置既可以作为家居空间的墙面装饰摆件，也可放置于文创展示空间作为复古机械结构的展示载体，其报时功能通过布谷鸟的弹出动作配合声响实现，区别于普通平面时钟的单一计时属性，兼具动态展示效果。设计过程中优先考虑了安装边界的适配性，钟体背部预留了标准挂装孔位，可适配常规墙面挂钉的安装尺寸，底部钟摆的摆动行程经过限位设计，摆动过程中不会超出钟体底部的投影范围，避免安装后与墙面周边摆件发生干涉。功能特性上，钟体正面的表盘采用嵌入式安装，周边设置的装饰性红心构件同时承担了表盘固定压片的作用，减少额外紧固件的外露；布谷鸟构件安装于钟体上部的腔体内，通过齿轮组与机芯的走时机构联动，到达整点时机芯触发拨杆带动布谷鸟沿导向槽伸出，同时联动音锤敲击发声结构完成报时，复位时依靠配重块带动构件收回腔体内，坡顶的屋檐结构做了斜向下的倾角设计，可减少日常落灰在钟体表面的堆积，降低日常清洁维护的频次。结构设计阶段对各运动部件的间隙做了预留，布谷鸟弹出通道的单边间隙控制在1.2mm，既保证构件动作顺畅无卡滞，也避免间隙过大出现晃动异响；钟摆的悬挂点采用万向铰接结构，可适配安装时墙面存在的微小倾斜角度，保证钟摆始终保持竖直摆动状态，不会出现蹭碰钟体内壁的问题。外壳的分件设计采用卡扣加少量隐藏螺丝的固定方式，日常维护时可快速拆卸前后面板，对内部机芯进行调试或更换，无需对整体结构进行破坏性拆解。
