可变形悍马造型汽车机器人结构设计

这款可变形汽车机器人的设计，最初是面向科教演示与创意拼装场景开发的结构验证方案，核心是验证薄板类零件折叠变形的结构可行性，同时兼顾静态展示与手动把玩的实际使用需求。从实际应用场景来看，该结构既可以作为青少年科创教育的结构演示教具，帮助学习者理解连杆传动、零件限位、运动干涉规避的基础机械原理，也可以作为桌面创意摆件，或是拼装类玩具的结构原型，适配小批量3D打印、激光切割板材的加工工艺，不需要复杂的模具投入就能完成单件或小批量制作。

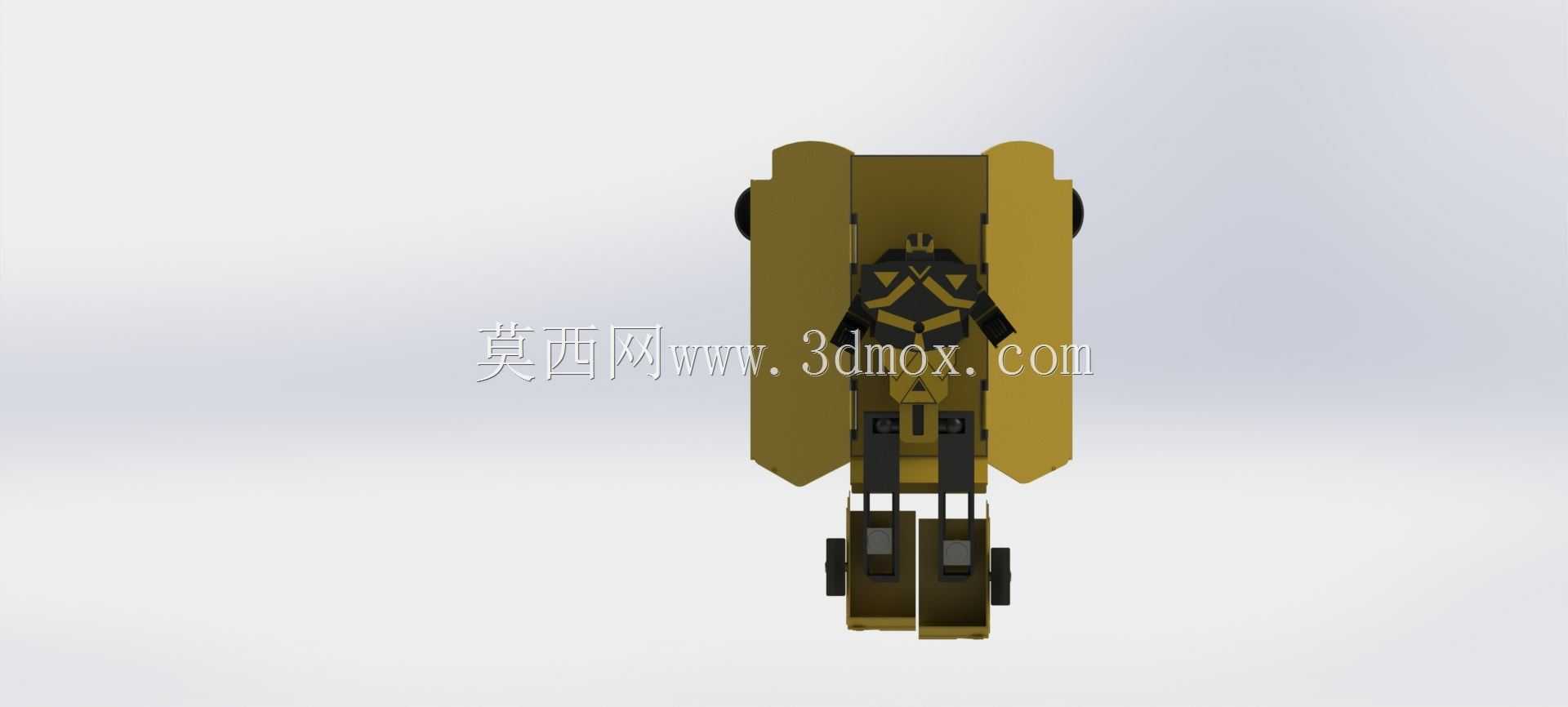

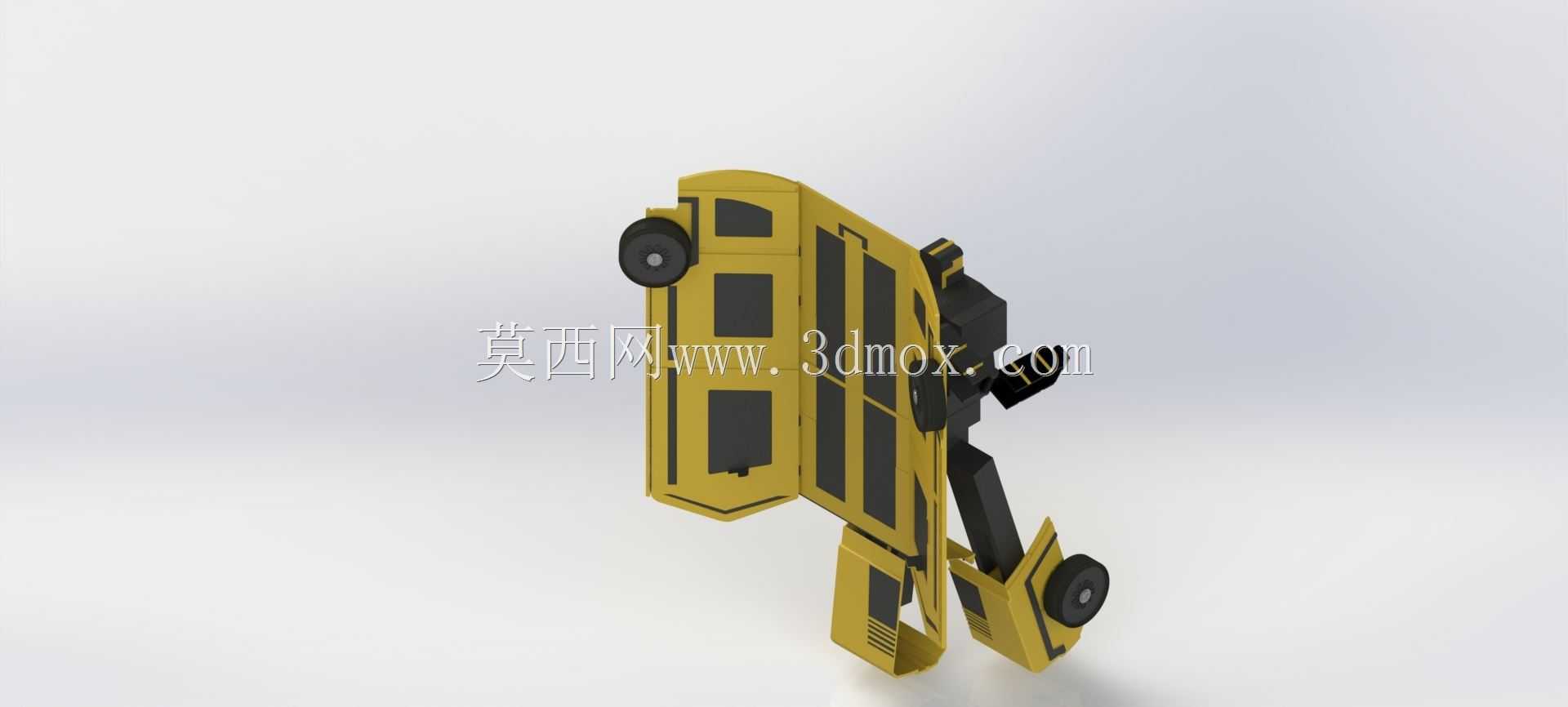

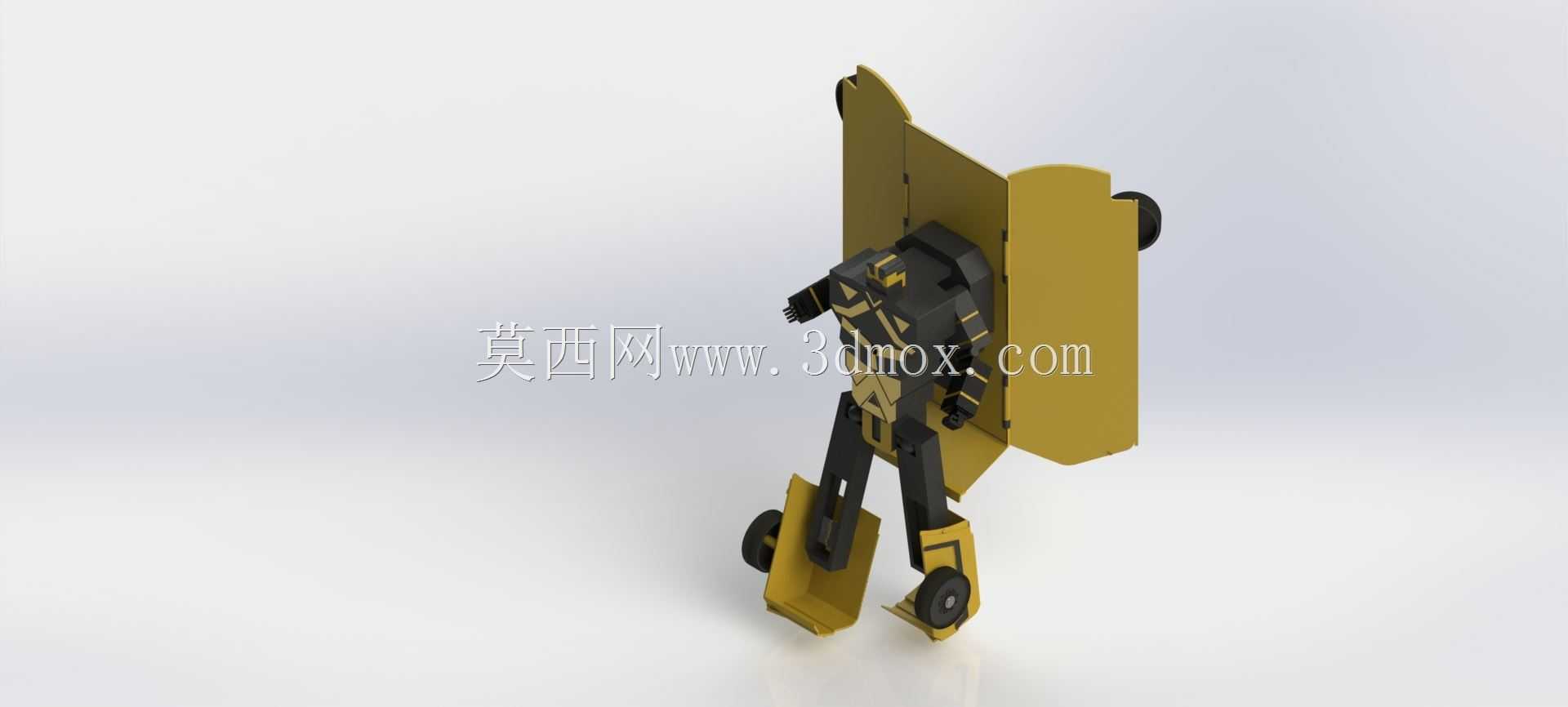

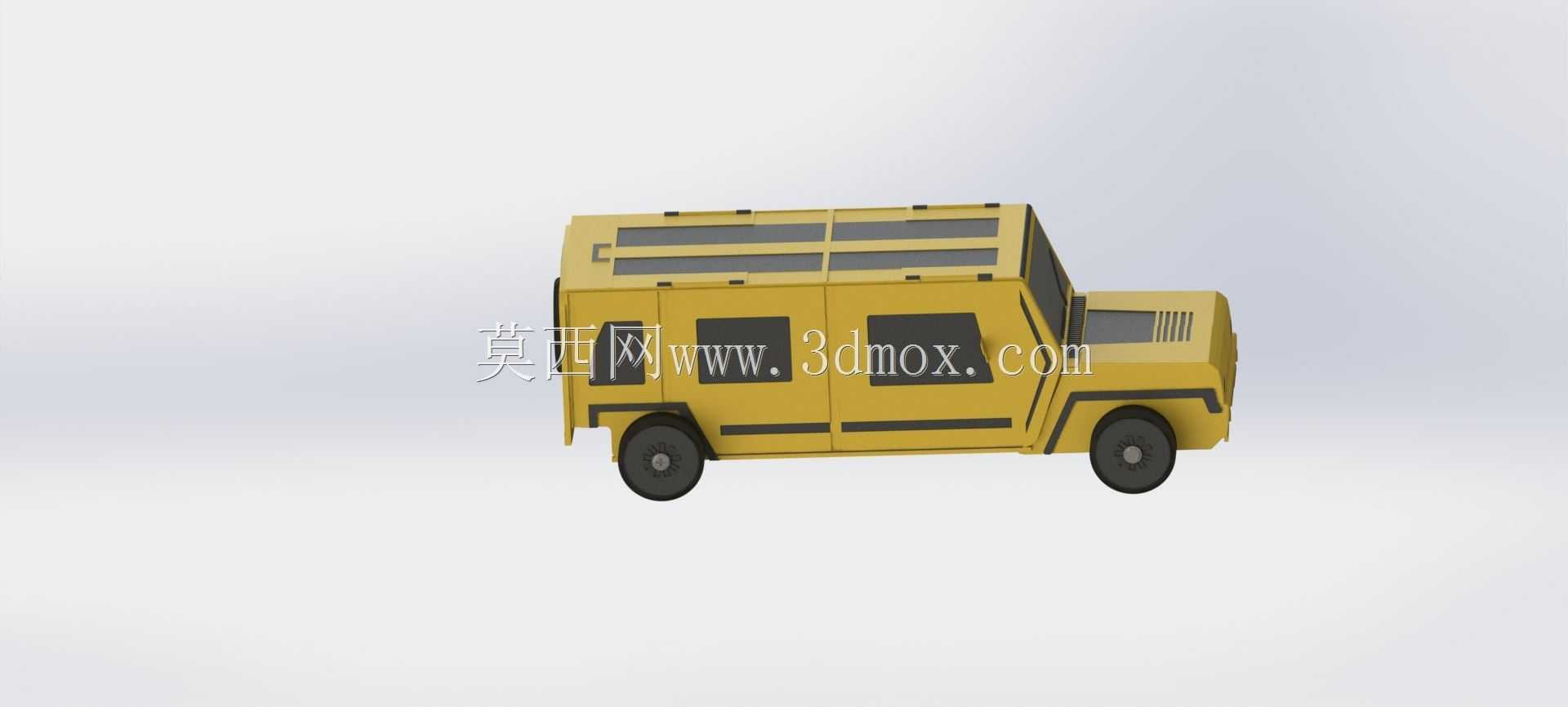

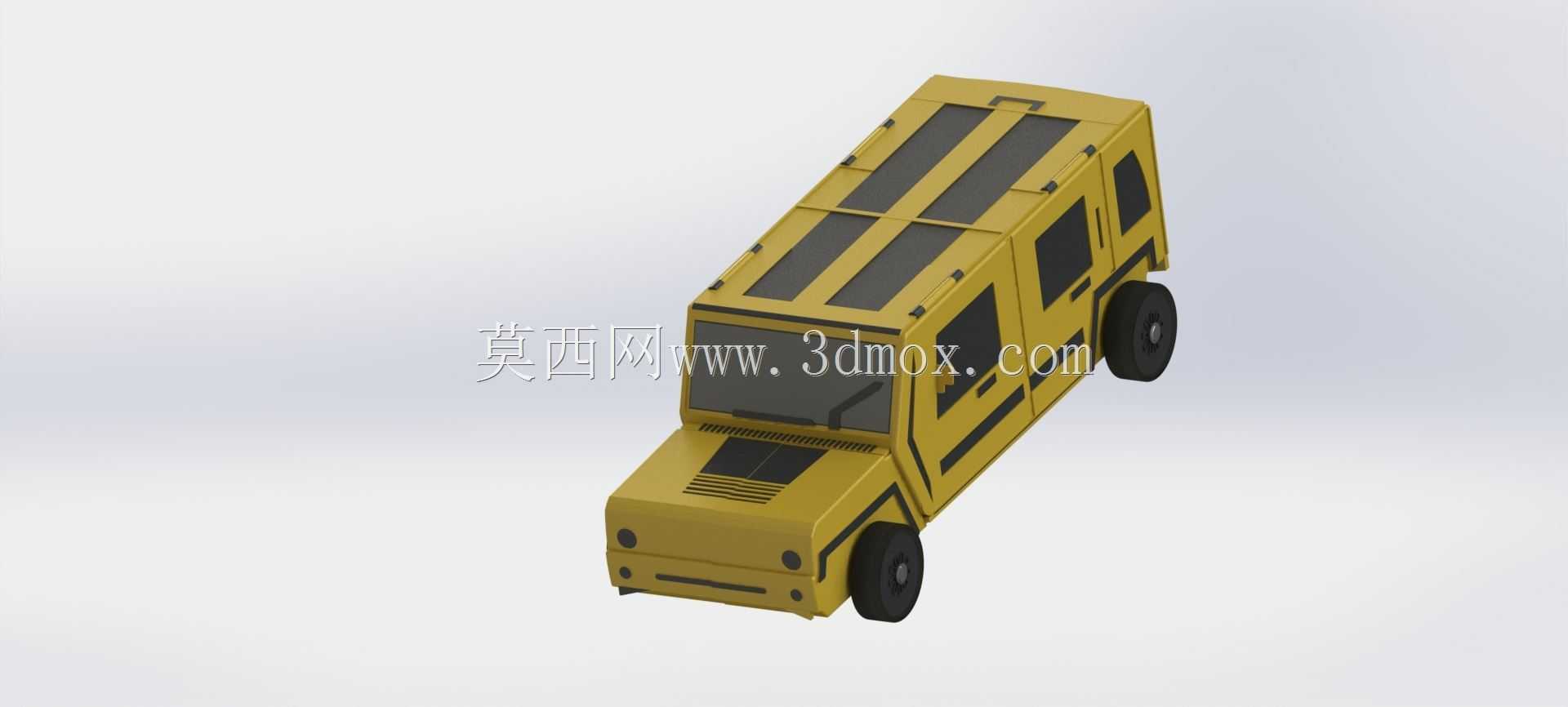

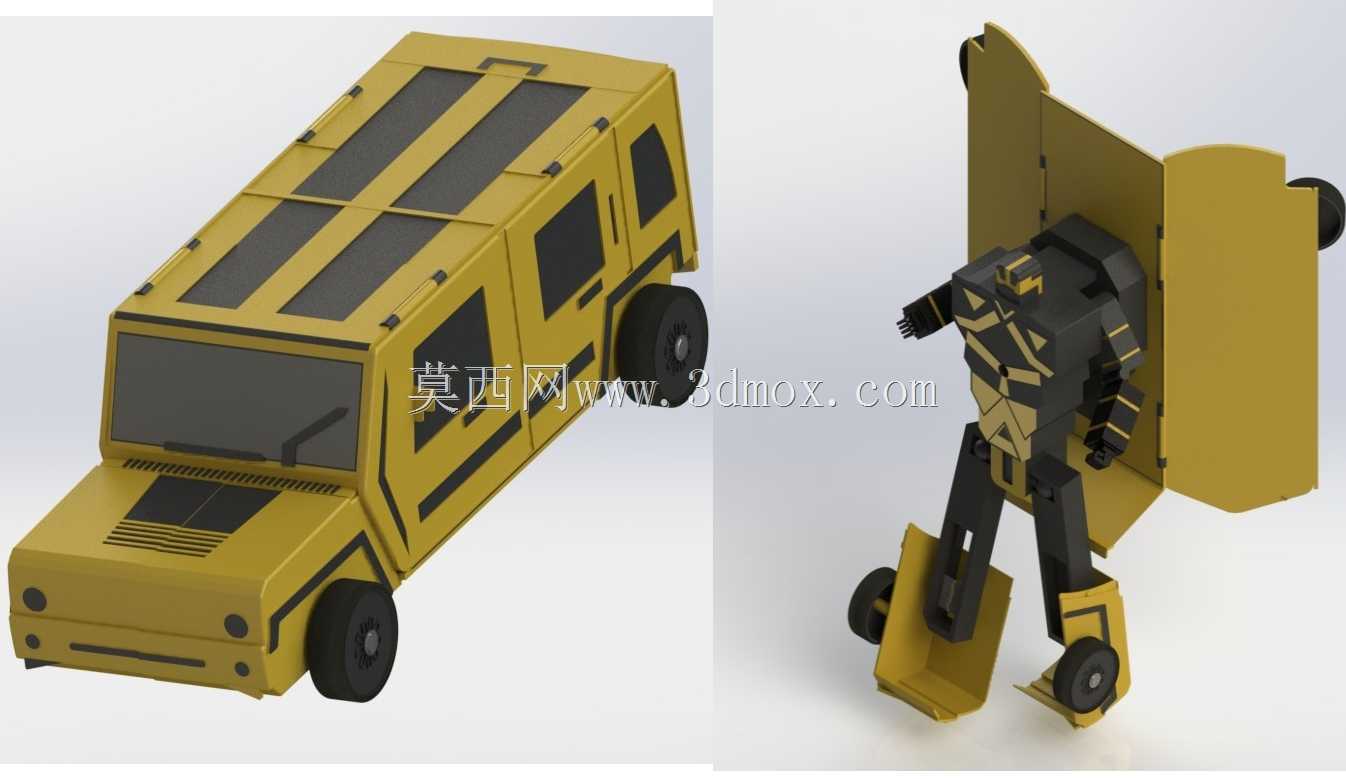

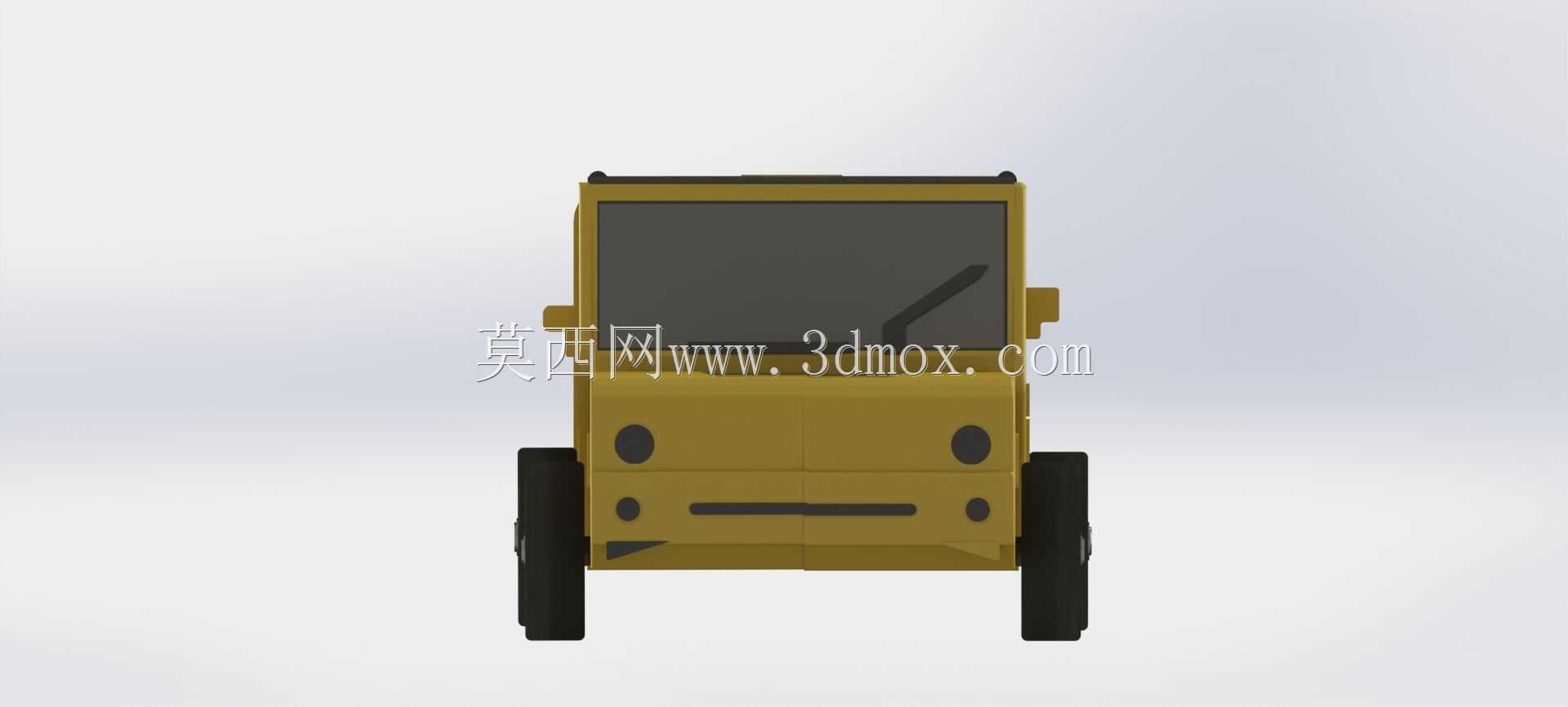

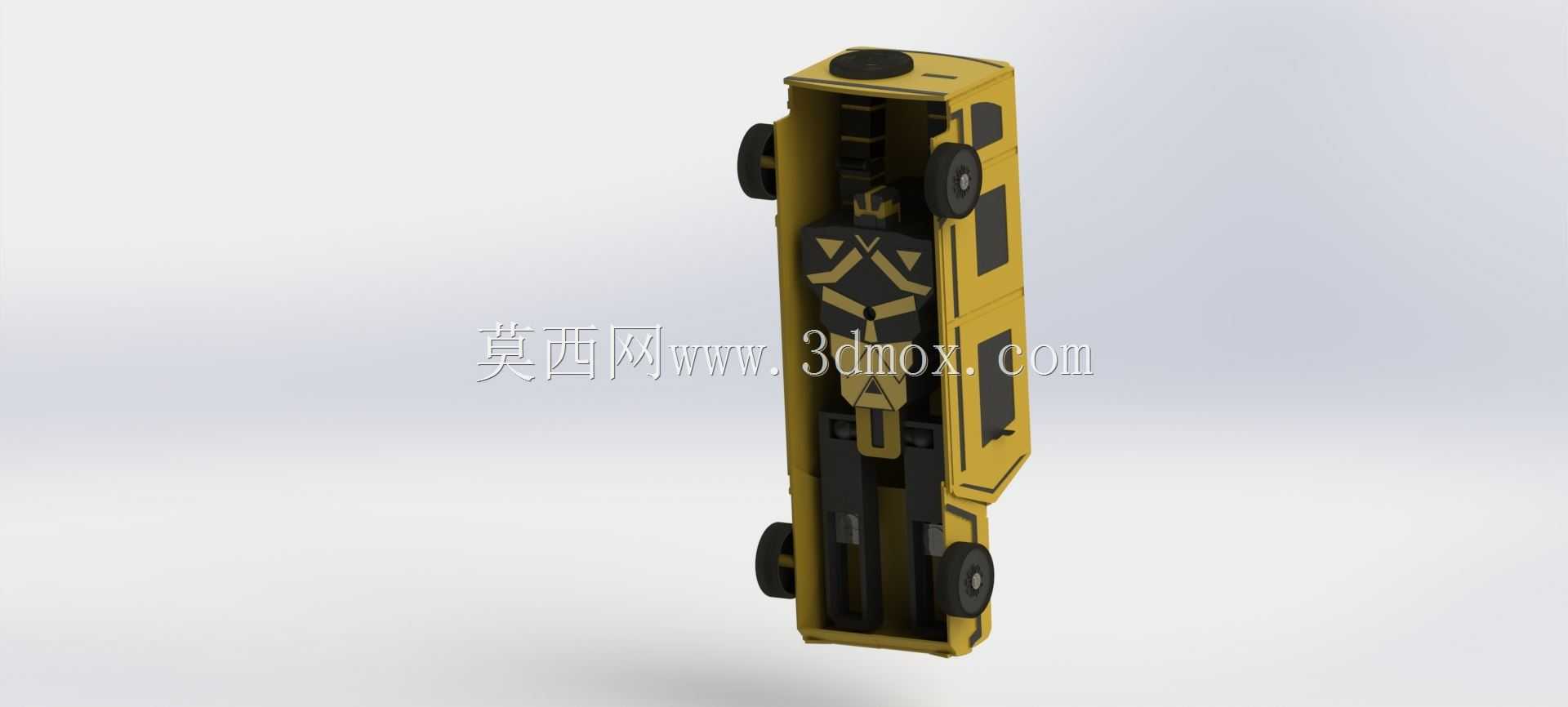

设计过程中优先考虑了变形动作的流畅性，所有转动关节都预留了足够的装配间隙，避免零件在折叠、展开过程中出现卡滞或干涉。汽车形态下整体参考硬派越野悍马的造型比例，车身外轮廓做了圆角过渡处理，避免尖锐棱角带来的安全隐患，车轮采用同轴转动结构，既可以在平面上推行，也能在变形后作为机器人足部的支撑结构，不需要额外增加独立的足部零件，最大程度减少了零件总数，降低装配难度。机器人形态下，车身侧板自然展开作为背部的防护结构，车头部分折叠后构成胸部主体，车舱区域的零件拆分后形成手臂与腿部的支撑段，所有零件在两种形态下都没有冗余结构，不需要拆卸任何零件就能完成完整的形态切换，这也是整个设计中反复调整限位结构的核心目标。

从安装边界与尺寸控制来看，汽车形态下整体长宽高比例控制在3:1.2:1的区间，符合常规越野车辆的视觉比例，所有转动关节的转轴都采用同直径的标准轴径，方便统一选配连接销或是直接打印一体化转轴，零件壁厚统一控制在1.5-2mm区间，既保证了结构强度，也能适配FDM3D打印的最小壁厚要求，不会出现打印过程中零件翘曲或是强度不足的问题。腿部结构做了重心配平设计，机器人形态下整体重心落在足部支撑面的中心区域，不需要额外的支撑底座就能稳定站立，手臂部分预留了小范围的转动角度，可以调整出不同的展示姿态，同时不会因为转动角度过大导致零件松脱。

整个结构没有采用复杂的齿轮传动或是弹性零件，全部依靠零件自身的铰接与限位实现变形动作，后期维护成本极低，哪怕是单个零件出现损坏，也可以单独替换对应的板材零件，不需要整体报废。针对加工工艺的适配性，设计时所有零件都做了脱模斜度处理，不管是采用3D打印还是板材切割加工，都不需要额外做支撑结构，加工完成后只需要去除少量毛刺就能完成装配，装配过程不需要专用工具，手动就能完成全部关节的拼接，非常适合作为入门级的机械结构实践案例。
